M57215L Transistor base driver-ispitivanje ispravnosti IC-a
Pozdrav svima,
Trebao bi pomoć oko testiranja jednog IC elementa. Nadam se da bi mi netko sa foruma mogao dati smjernice kako pravilno ispitati ispravnost IC komponente.

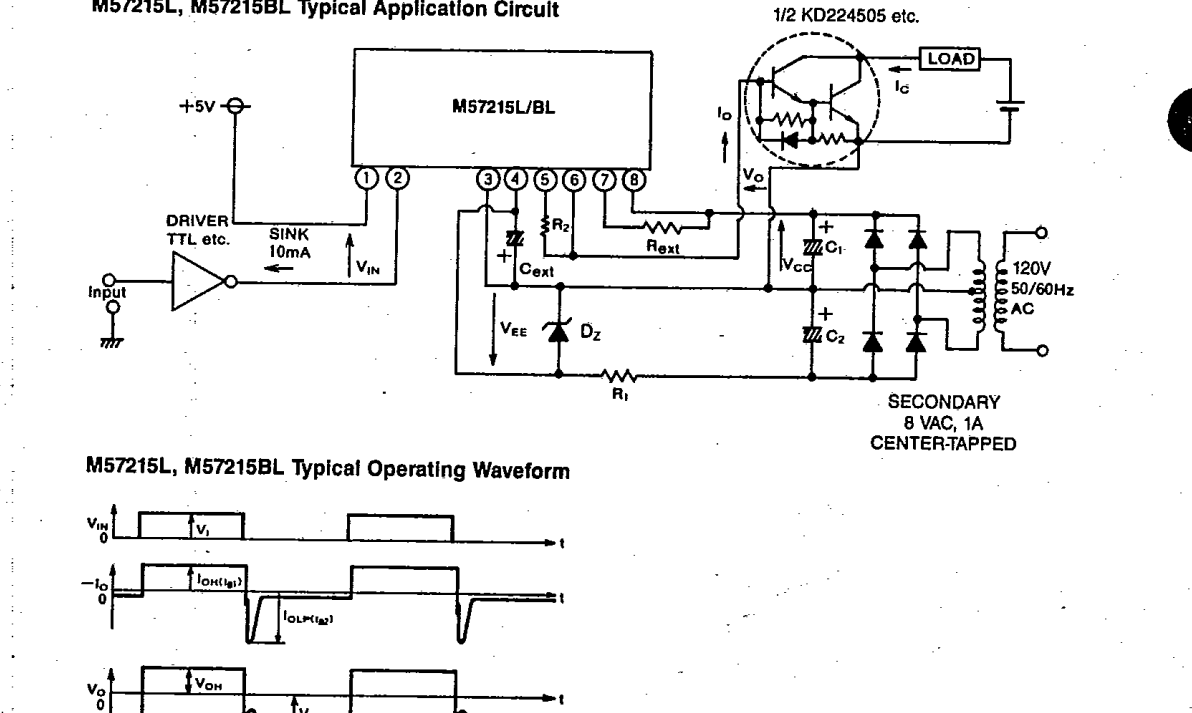

Radi se o IC elementu M57215L koji svojim izlazom pali tranzistor B1016 , imam ih 6 kom na tiskanoj ploči i htio bi testirati koji su ispravni (jedan je sigurno izgoren jer se vidi fizički kako je izgorio, a u krugu druga dva izgaraju mi brzi osigurači od 500mA pa sumljam da je problem i u ostala 2). U prilogu je PDF dokument sa datasheetom IC kruga M57215L. Može li se navedeni IC testirati mjerenjem otpora ili treba složiti testnu shemu gdje bi se mogli testirati i mjeriti određene vrijednosti. Posjedujem osciloskop tako da i praćenje signala osciloskopom je moguće. Element je izvađen sa tiskane ploče tako da bi se testirao na stolu.
Hvala unaprijed na pomoći.
 |  |
 |
Re: M57215L Transistor base driver-ispitivanje ispravnosti IC-a
