Obaranje sa 12V na 5V

[es] :: Elektrotehnika :: Obaranje sa 12V na 5V

[ Pregleda: 3304 | Odgovora: 7 ] > FB > Twit

Postavi temu Odgovori

Autor

Pretraga teme: Traži
Markiranje Štampanje RSS

shadow-bg
Ciric Vukasin
Preduzetnik
Beograd

Član broj: 189835
Poruke: 313
*.dynamic.sbb.rs.

Sajt: www.bgwireless.net


+293 Profil

icon Obaranje sa 12V na 5V08.05.2012. u 07:53 - pre 105 meseci
Dakle, kako najbolje oboriti napon sa 12V na 5V?

ima jedno 15 kamera za video nadzor, sve rade na 12, i sad se dodaje jos jedna, ali trazi 5V. Kako to najbolje uraditi? (bez izvlacenja posebnog kabla za napajanje)

Odgovor na temu

dragoslav.b
serviser

Član broj: 266613
Poruke: 349
*.teol.net.



+29 Profil

icon Re: Obaranje sa 12V na 5V08.05.2012. u 10:54 - pre 105 meseci
Koliko struje vuce kamera, LM317 bi ti zavrsio posao, eventualno jos neki tranzistor. Pozz....

Odgovor na temu

ZAS011
Uzgajivač šargarepe izakuće
Beograd, Vračar

Član broj: 288510
Poruke: 4296

ICQ: 8713400
Sajt: www.justfuckinggoogleit.c..


+492 Profil

icon Re: Obaranje sa 12V na 5V08.05.2012. u 11:56 - pre 105 meseci
Ako ti kamera trosi manje od 500 mA, LM2574.
Switching regulator, nema grejanja.
--
Make no mistake between my personality and my attitude.
My personality is who I am.
My attitude depends on who you are.

Odgovor na temu

vladatv

Član broj: 38763
Poruke: 28
*.adsl.eunet.rs.



Profil

icon Re: Obaranje sa 12V na 5V18.05.2012. u 19:36 - pre 105 meseci
Ne vidim razloga da se stvar komplikuje. jedan 7805 sa malo blokade na ulazu i izlazu i resena stvar. Te kamerice ne cimaju vise od 300 mA.

Odgovor na temu

shadow-bg
Ciric Vukasin
Preduzetnik
Beograd

Član broj: 189835
Poruke: 313
*.dynamic.sbb.rs.

Sajt: www.bgwireless.net


+293 Profil

icon Re: Obaranje sa 12V na 5V18.05.2012. u 22:02 - pre 105 meseci
Pa bogami, na fotoaparatu je pisalo da mu treba 3V, 2.5W sto mu dodje, ako se ne varam 0.83A ?

A i zice od baterija do elektronike su mu prilicno debele, ko na molex konektorima u kompu. U svakom slucaju, uzeo sam jedan LM7805 za 5V za PIC16F887 koji koristim u projektu. On moze 1A. Za fotoaparat sam uzeo LM317T. Sad me muci kako da ga konfigurisem, tj, koji napon. Foto aparat koristi dve AA baterije. Koju voltazu odabrati?

3.03V R1 = 330, R2 = 470
3.05V R1 = 390, R2 = 560
3.06V R1 = 270, R2 = 390
3.06V R1 = 470, R2 = 680
3.08V R1 = 150, R2 = 220
3.13V R1 = 220, R2 = 330
3.14V R1 = 370, R2 = 560
3.18V R1 = 240, R2 = 370
3.25V R1 = 150, R2 = 240
3.28V R1 = 240, R2 = 390
3.35V R1 = 220, R2 = 370
3.37V R1 = 330, R2 = 560
3.43V R1 = 270, R2 = 470
3.43V R1 = 390, R2 = 680
3.43V R1 = 470, R2 = 820

A treba da izracunam i vrednosti otpornika za foto otpornik.
http://www.acroname.com/howto/photoresistor/photoresistor.html
Moj fotootpornik je LDR07, 8K/300K
VCC je 5V

Ovo je trenutni kod za PIC ako nekoga interesuje:
Code:

unsigned int adc_rd;

void fotostart() {
// Upali kameru
   PORTC = 29;
   Delay_ms(1000);
   PORTC = 30;
   Delay_ms(5000);


// Ugasi blic
   PORTC = 27;
   Delay_ms(500);
   PORTC = 30;
   Delay_ms(2000);


// Ugasi ekran
   PORTC = 23;
   Delay_ms(500);
   PORTC = 30;
   Delay_ms(1000);

   PORTC = 23;
   Delay_ms(500);
   PORTC = 30;
   Delay_ms(2000);

}

void main() {

  INTCON = 0;                              // disable all interrupts
  ANSEL  = 0x04;                           // Configure AN2 pin as analog input
  TRISA  = 0x04;
  ANSELH = 0;                              // Configure other AN pins as digital I/O


//  ANSEL  = 0;            // Configure AN pins as digital I/O
//  ANSELH = 0;

  TRISB = 0xFF;          // set PORTB to be input

  PORTC = 30;                 // Initialize PORTC
  TRISC = 0;                 // Configure PORTC as output

  fotostart();

  while(1) {
 adc_rd = ADC_read(2);

  if (PORTB == 1) {
  PORTC = 15;
   Delay_ms(500);
   PORTC = 30;
   }
  Delay_ms (1000); // Sacekaj da aparat snimi sliku
  }
}



A kad sve to resim, ostaje mi da smislim kako cu u sve ovo da ubacim senzor za pokret za buvljaka. Taj senzor radi na 220AC. A meni elektronika nije jaca strana :)

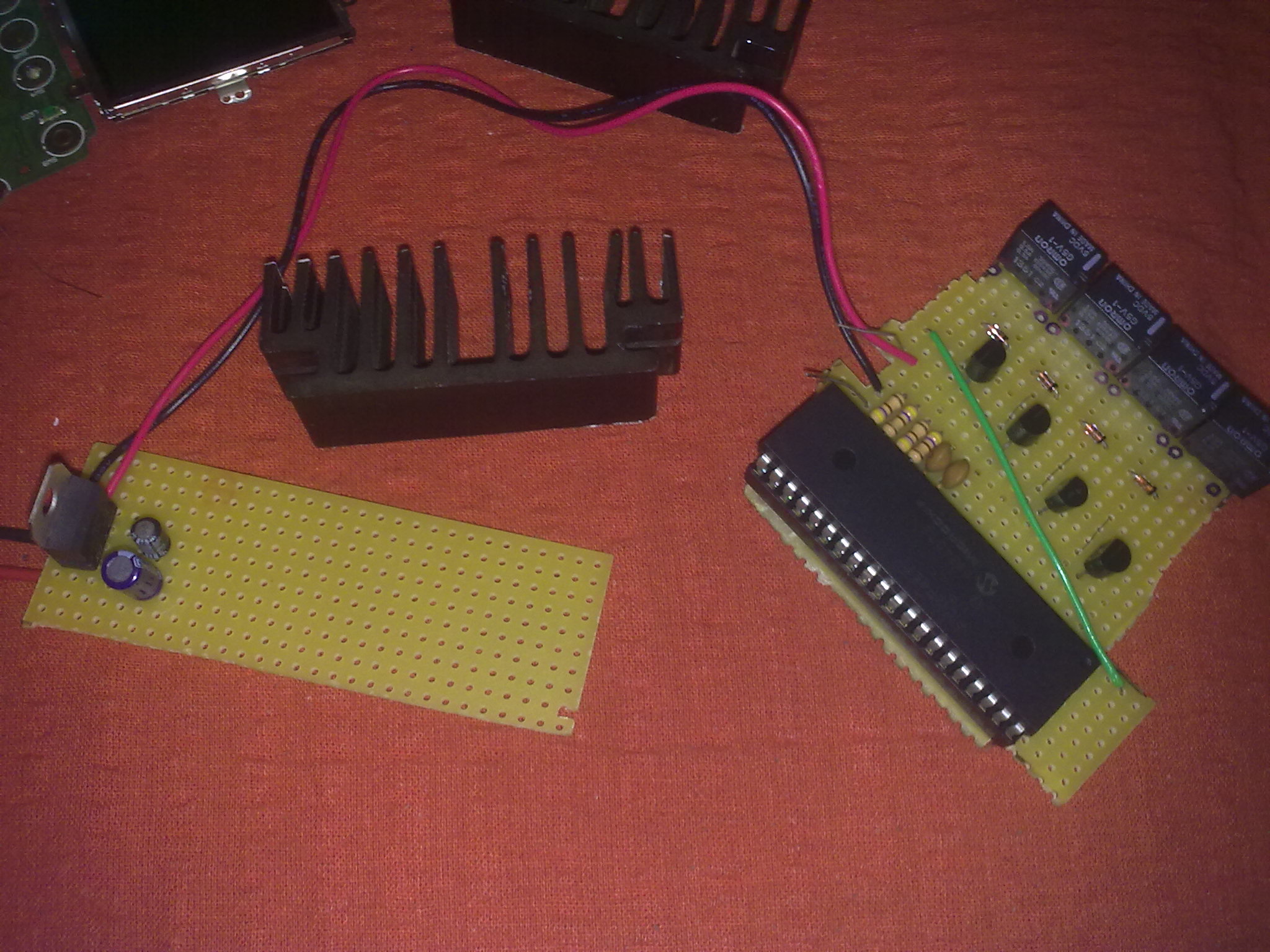

Prikačeni fajlovi

Odgovor na temu

vladatv

Član broj: 38763
Poruke: 28
*.adsl.eunet.rs.



Profil

icon Re: Obaranje sa 12V na 5V19.05.2012. u 16:40 - pre 105 meseci
Mozes da ubacis 78T05 , on moze da gura 3A u TO3 kucistu. Trebaju ti relativno male struje tako da linearni regulatori tu rade bez problema. Ako hoces nesto u switc modu, onda moze mc34063, solo, ili uz dodatak jednog FET-a pa dobijes solidnu struju, a i napon se lako definise sa dva otpora posto kolo ima komparator na ulazu.

Pozdrav..

Odgovor na temu

shadow-bg
Ciric Vukasin
Preduzetnik
Beograd

Član broj: 189835
Poruke: 313
*.dynamic.sbb.rs.

Sajt: www.bgwireless.net


+293 Profil

icon Re: Obaranje sa 12V na 5V19.05.2012. u 17:33 - pre 105 meseci
Imam problem. Povezao sam LM317T po ovom dijagramu:



Kao R1 je 330 oma otpornik, a kao R2 je 470oma otpornik.

Na Vout dobijam 9.2V
Na Vadj je 7.3V
Na Vin sam doveo 12V

Koristio sam ovaj calculator: Ovaj kalkulator
Ali datasheet koristi malo drugaciju racunicu, tj, ima dodatni element
Datasheet

Ne znam sta mu dodje Iadj

Gde gresim?

Odgovor na temu

vladatv

Član broj: 38763
Poruke: 28
*.adsl.eunet.rs.



Profil

icon Re: Obaranje sa 12V na 5V19.05.2012. u 20:20 - pre 105 meseci
r1 je uvek 240 oma, napon odredjuje r2, za 5v probaj 560 oma
