icon Izrada transformatora za invertor?17.03.2010. u 09:02 - pre 171 meseci
Poz svima,odlucio sam se za izradu invertora 12/220 v 180w,problem nastaje kod transfromatora,imam jedan trafo koji na sekundaru ima dva izlaza po 9 v,e sad,da li moze on da se koristi? ili mora drugi da se mota,ako mora,kako onda?
Prikačeni fajlovi

Odgovor na temu

djolejr
Niš

Član broj: 110055
Poruke: 283
*.dynamic.sbb.rs.



+3 Profil

icon Re: Izrada transformatora za invertor?17.03.2010. u 18:53 - pre 171 meseci
Sa jednim parom 2n3055, teško će ići 180W, na 12V, male su oni snage. A što se tiče trafoa, ipak bi trebalo da bude bar za 10 ili 11V, da se ne bi jezgro vodilo u zasićenje, tj. da jačina indukcije ne pređe indukciju zasićenja. Pa najlakše je namotati nekoliko zavojaka, izmeriti napon na njima, preračunati napon po zavojku, i domotati željeni broj zavojaka.

Odgovor na temu

robert63

Član broj: 55855
Poruke: 3732
*.dynamic.isp.telekom.rs.



+101 Profil

icon Re: Izrada transformatora za invertor?17.03.2010. u 19:01 - pre 171 meseci
@Ivex_M !!!

-Ne bih da Te remetim u Tvojoj nameri da uzradis postavljenu semu,,samo jedno malko ,,,lagano pitanjce :

-Jesi Li mozda uradio PRETRAGU ES-A na isti problem ???

Mozda ce "automat-Fliper " da nadje ( a znam da hoce) nesto sto ce da Te zainteresuje Vise nego --ovo Tvoje Postavljeno ???!!!

Sta mislis ?

Odgovor na temu

Ivex_M

Član broj: 213468
Poruke: 77
109.93.0.*



Profil

icon Re: Izrada transformatora za invertor?17.03.2010. u 20:29 - pre 171 meseci
djolejr,hvala na odgovoru,ali mislim da me nisi razumeo,ja imam trafo koji je predvidjen za 220/9,da li bi on mogao da se iskoristi u ovom slucaju samo da se primar koristi za izlazni napon odnosno 220v?a sekundar tj 9v kao ulaz?
Ovu semu sam nasao na netu,jer nije mnogo komplikovana.


robert63,trazio sam i na forumu,i po netu,ali nigde nisam nasao ovo sto me interesuje,ako ima vec izvinjavam se..nije mi bila namera da otvaram istu temu.

Odgovor na temu

djolejr
Niš

Član broj: 110055
Poruke: 283
*.dynamic.sbb.rs.



+3 Profil

icon Re: Izrada transformatora za invertor?17.03.2010. u 23:41 - pre 171 meseci
Pa naravno da ce ti sada primar biti strana sa manjim brojem zavojaka, tj. strana na kojoj sada imaš 2x9V, ali kao što rekoh, zbog malog broja zavojaka u primaru (namenjen za 9 V) može doći, što i hoće verovatno, do zasićenja jezgra zbog prevelike indukcije B u jezgru, i ono što može biti posledica toga, jeste da ti 2n3055 otkažu usled prevelikih struja. Ova šema samo deluje kao lagana, ali mnogo je lakše realizovati ovo isto preko sg3525 (ili sličnog) i FET tranzistora (manje disipacije, manja potrošnja struje, a cena i niža nego li 2n3055). Pogledaj brdo tema (autor jedne od šema je Proko, i neki skenirani članci iz novina). A za trafo i u drugom slučaju važi isto.
Pozdrav

Odgovor na temu

Ivex_M

Član broj: 213468
Poruke: 77
109.93.0.*



Profil

icon Re: Izrada transformatora za invertor?18.03.2010. u 05:31 - pre 171 meseci
Znaci da je bolje da nadjem neku drugu semu,nego da se bakcem sa ovom.Videcu da na sledecoj ide 2x12v sa trafoa.Hvala to me je najvise interesovalo,dobro je da necu morati da trafo premotavam,nego cu moci da koristim postojeci od 220/9 ili 220/12.

djolejr,rober63 zahvaljujem se na trudu.

Odgovor na temu

Lala 021

Član broj: 100852
Poruke: 515
*.rs
Via: [es] mailing liste



+12 Profil

icon Re: Izrada transformatora za invertor?18.03.2010. u 14:11 - pre 171 meseci
Prvi invertor koji sam napravio (za sebe) bio je 100W za pumpu za c.g. bio
je sa 2n3055 i poprilicno sam se namucio dok nisam utvrdio da ovi
tranzistori imaju jaklo malo pojacanje (3-4) pri strujama 8, 10, ili vise
ampera.
Posle sam pravio sa 4017 i fet-om. U svim slucajevima, napon je imao
kvadratni oblik (pumpi to uopste ne smeta) a napon je bio 2x9 ili 2x10V
(transformatore sam sam motao a invertor je ujedno bio i punjac, kad dodje
napon). Najbolje izaberi semu koja ti najvise odgovara a posle probaj
invertor sa razlicitim transformatorima. O zasicenju je druga prica, kupovni
transformatori odu u zasicenje u praznom hodu te istope plastiku itd.
>
> __________ Information from ESET NOD32 Antivirus, version of virus
> signature database 4949 (20100316) __________
>
> The message was checked by ESET NOD32 Antivirus.
>
> http://www.eset.com
>
>
>

Odgovor na temu

robert63

Član broj: 55855
Poruke: 3732
109.93.233.*



+101 Profil

icon Re: Izrada transformatora za invertor?18.03.2010. u 18:40 - pre 171 meseci

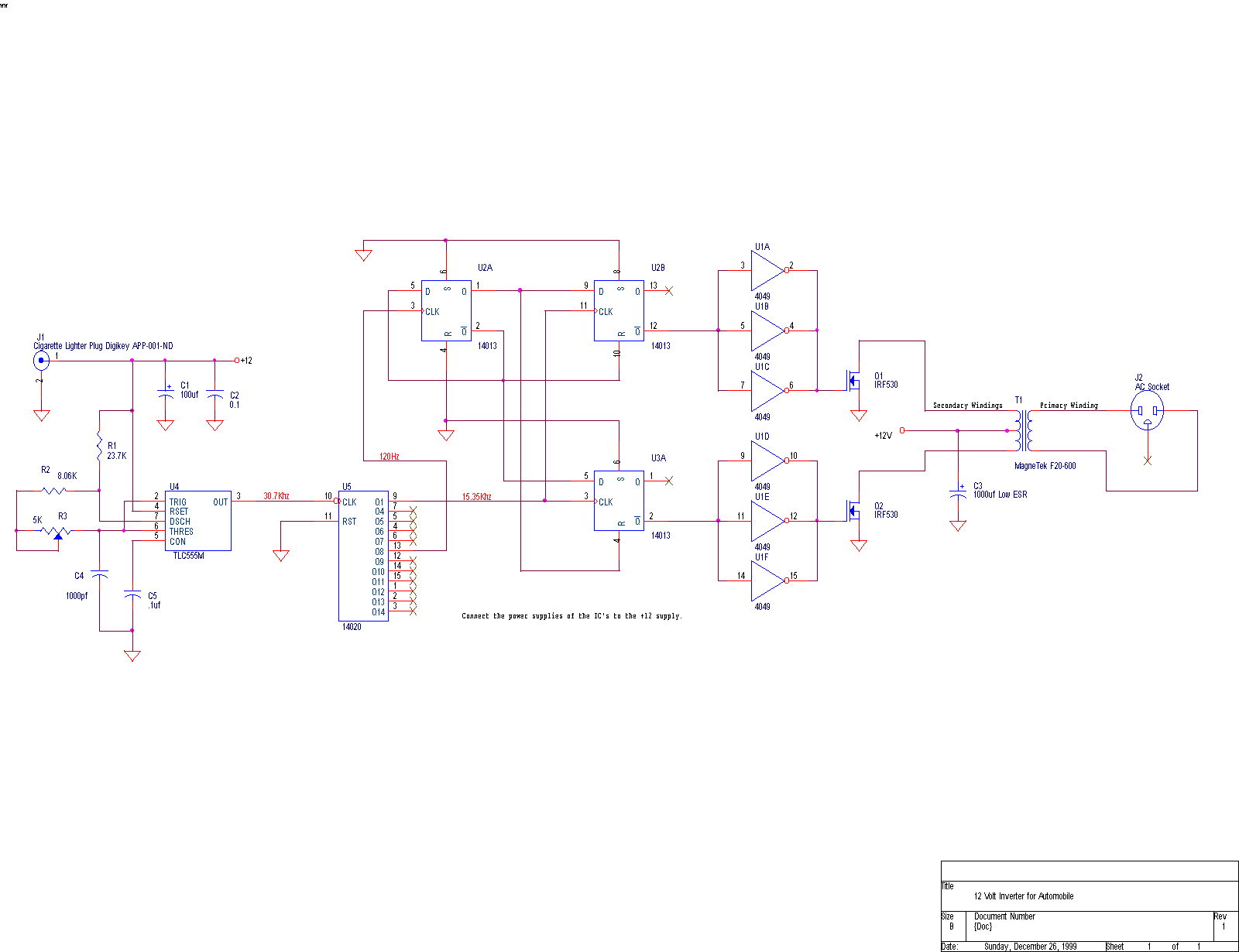

Mozda nesto od ovoga:



Prikačeni fajlovi

Odgovor na temu

Ivex_M

Član broj: 213468
Poruke: 77
109.93.0.*



Profil

icon Re: Izrada transformatora za invertor?18.03.2010. u 20:36 - pre 171 meseci
Hvala robert63,definitivno cu da uradim ovu prvu semu,samo me jos interesuje kolike je snage ovaj invertor? i da li treba na nesto posebno da obratim paznju prilikom izrade istog? sta je ono kod SG3525 na 10-oj nozici?

[Ovu poruku je menjao Ivex_M dana 18.03.2010. u 21:46 GMT+1]

Odgovor na temu

robert63

Član broj: 55855
Poruke: 3732
109.93.233.*



+101 Profil

icon Re: Izrada transformatora za invertor?18.03.2010. u 21:54 - pre 171 meseci
@Ivex_M

Eeee dobro Ti je pitanje ono sa Pin-10 na SG-u ?

( Koja li je budala tako nacrtala Semu--???--Mora da je neki "Strucnjak" !)

Ivex_M:
--Cek,,,, da se malko pripremim za odgovor-koji ce stvarno da bude od pomoci,
Izvini sto nije Odmah,-(najverovatnije sutra)

Ako je neko debelo u toj temi nek savet da ,

Znam da ima Kvalitetnih igraca ovde koji koriste i koji su Maturirali IC SG3525,
pa ljudi pomozite,

-Sta je sa onim pinom 10 ?







Odgovor na temu

PedjaZ

Član broj: 48898
Poruke: 2062



+141 Profil

icon Re: Izrada transformatora za invertor?18.03.2010. u 22:12 - pre 171 meseci
SD = shut down

--svi moguci pretvaraci sa forum
http://www.elitesecurity.org/p2172385

--slican pretvarac koji hoces da pravis ali mnogo detaljnije objasnjen + plocica
http://www.elitesecurity.org/t...-trebami-sema-pretvaraca-sa-na
http://www.elitesecurity.org/p1562389

--Prokin pretvarac / Mark123 - saga
http://www.elitesecurity.org/p2172611

Snaga pretvaraca zavisi od snage transformatora i koliko mosfetova -
skini sva tri dela pa procitaj http://www.elitesecurity.org/p953853

Odgovor na temu

ogylab
Ognjen Prica
Prijedor RS

Član broj: 105304
Poruke: 579
*.teol.net.



+59 Profil

icon Re: Izrada transformatora za invertor?18.03.2010. u 22:14 - pre 171 meseci
Pin 10 - shutdown ili sa tim ga gasis. Spoji ga na GND za normalan stalni rad. Pozdrav!

Odgovor na temu

Ivex_M

Član broj: 213468
Poruke: 77
109.92.213.*



Profil

icon Re: Izrada transformatora za invertor?19.03.2010. u 10:46 - pre 171 meseci
Hvala vam svima,:) nema sta,svetska ste klasa!
narucio sam malo pre sve ove delove,transformator sam nasao,pa javljam sta ce da ispadne od svega toga.
Kad sam porucivao delove rekli su da nemaju trenutno onaj SG3525,vec SG3525A,hoce moci taj da se uglavi i da radi sve bez problema ?

Odgovor na temu

PedjaZ

Član broj: 48898
Poruke: 2062



+141 Profil

icon Re: Izrada transformatora za invertor?19.03.2010. u 16:34 - pre 171 meseci
Ako si vec narucio, onda je ovo doslo kasno:

Citat:
U svojoj verziji sam koristio umjesto izlaznih tranzistora BUZ 11 (36A) tranzistore iste cijene ali manjeg unutrašnjeg otpora IRFZ 44N (49A). Naime, oni se manje griju tako da hladilo uopće nisam ni stavljao.

Odgovor na temu

Ivex_M

Član broj: 213468
Poruke: 77
109.92.213.*



Profil

icon Re: Izrada transformatora za invertor?19.03.2010. u 16:43 - pre 171 meseci
Narucio sam vec...oko 3 su poslali.. Hocu imati probleme zbog ovog IC-a? gledao sam u datasheet-u nema neke razlike izmedju SG3525 i SG3525A.

Odgovor na temu

PedjaZ

Član broj: 48898
Poruke: 2062



+141 Profil

icon Re: Izrada transformatora za invertor?19.03.2010. u 21:57 - pre 171 meseci
Ko te šiša kad zuris :)

Nema razlike

Odgovor na temu

Ivex_M

Član broj: 213468
Poruke: 77
109.92.213.*



Profil

icon Re: Izrada transformatora za invertor?19.03.2010. u 22:05 - pre 171 meseci
hehe,ne zurim ja,nego imali su samo ovaj,a onaj klasican dobijaju za nedelju dana :)

Odgovor na temu

PedjaZ

Član broj: 48898
Poruke: 2062



+141 Profil

icon Re: Izrada transformatora za invertor?19.03.2010. u 22:37 - pre 171 meseci
Gluvi telefoni...

Na ovo mislim mada nema veze vec kada si te uzeo
ali ako neko drugi procita i odluci se da pravi.
BUZ11 => IRFZ44N


Odgovor na temu

Ivex_M

Član broj: 213468
Poruke: 77
109.92.213.*



Profil

icon Re: Izrada transformatora za invertor?19.03.2010. u 22:48 - pre 171 meseci
ee.....kasno je sad...:S

Odgovor na temu

robert63

Član broj: 55855
Poruke: 3732
109.93.234.*



+101 Profil

icon Re: Izrada transformatora za invertor?22.03.2010. u 01:28 - pre 171 meseci
Dopuna:

-Ja se iskreno IZVINJAVAM ___Sto nisam u mogucnosti da dalje pomognem/savetujem
( Sovtverske Muke,,,,Visa Sila,,,DIREKT --Opomena iz VIP-Loze-!)

Hvala NA Razumevanju !




[Ovu poruku je menjao robert63 dana 23.03.2010. u 01:05 GMT+1]
