icon Sema audio-video predajnika13.10.2005. u 23:31 - pre 195 meseci
Meni treba sema jednog dobrog i stabilnog audio-video predajnika koji bi imao domet od najmanje 5km.Naravno da nije nesto komplikovan za izradu.Ko ima ili zna gde se moze naci sema istog ,neka pomogne.
m.lj

Odgovor na temu

HerQl
NS

Član broj: 36151
Poruke: 488
213.244.208.*

ICQ: 319620366
Sajt: www.yu7bpq.com


+1 Profil

icon Re: Sema audio-video predajnika14.10.2005. u 03:53 - pre 195 meseci
na google-u ukucaj iw2bc i tamo imas dobar TV predajnik na 23 cm (1200MHz)
oostaje ti samo da napravis AV modulator i pll.
ja napravio jedan i ima snagu od 400 mW.

[Ovu poruku je menjao HerQl dana 14.10.2005. u 04:54 GMT+1]
YZ7CQ

Odgovor na temu

JOJO847

Član broj: 14162
Poruke: 6623
*.adsl.net.t-com.hr.



+10 Profil

icon Re: Sema audio-video predajnika14.10.2005. u 15:20 - pre 195 meseci
jel ti to otvaras neku novu TV kucu ?



Odgovor na temu

marta04
ljubisa mitic

Član broj: 54426
Poruke: 56
*.ptt.yu.



Profil

icon Re: Sema audio-video predajnika14.10.2005. u 20:29 - pre 195 meseci
Ne,ali ja radim za jednu TELEVIZIJU a kako bi hteli da radimo tv prenose utakmica uzivo iz hale koja je udaljena na oko 2 km a nemamo para da kupimo predajnik hocu da uzmem stvar u svoje ruke i sam napravim jedan koji bi mi zavrsio takav poso.Kabal vuci je neizvodljivo i neisplativo.Sada radimo prenose u snimku sa jednom kamerom,ali nista dok nije uzivo.
m.lj

Odgovor na temu

virtualx
bihać - BIH

Član broj: 5930
Poruke: 3383
*.dlp320.bih.net.ba.

ICQ: 11


+4 Profil

icon Re: Sema audio-video predajnika14.10.2005. u 23:24 - pre 195 meseci
meni treba sema nokog tv odasiljaca dometa minimalno 100m.
nemora bitti i audio samo da nije previse komplikovano.
dakle za VHF ili UHF da se moze hvatati na tv-u


Odgovor na temu

manijac
Bor

Član broj: 6227
Poruke: 761
*.dialup.neobee.net.

Jabber: manijac
Sajt: kitcarsplans.eu.pn


Profil

icon Re: Sema audio-video predajnika16.10.2005. u 05:54 - pre 195 meseci

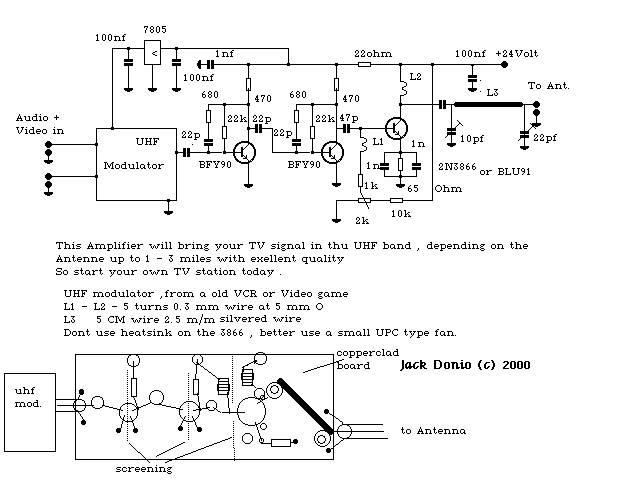

Evo ja nasao ovo sa bosanskog foruma i svi ga nahvalise.

Evo komentara:
-
Kondenzator na izlazu najbolje je staviti 22pf ili promjenjivi-
kondenzator pa prko sfermetra odrediti najvecu snagu na izlazu
-
ja sam napravio ovaj uredjaj i radio je prko 5 km ali imam-
problem sa njegovom osjetljivoscu kad primaknem ruku gubim-
signal i snagu signala znali neko kako rijesiti ovaj belaj-
probao sam sa metalnim oblogama al onda ne radi kako valja
-
2,5mm srebrna zica zbog boljeg kvaliteta i veceg-
dometa(predpostavljam)
-
Jel mi netko moze reci sto znaci taj 2,5m/m silver wire?? Hvala!
-
Ako neko ima nacrt plocice neka mi posalje na mail.PUNO HVALA
-
Oće li netko konačno napisati koliki je kondenzator na izlazu-
koristio i da li antena može biti neka manja,primjerica bakrena-
žica duljine 30 cm jer bi to trebalo biti skriveno a domet bi mi-
trebao oko 30m.
-
kakav mora biti kondenzator na izlazu i šta znači za L3 2,5m/m??
-
A gde se mogu procitati odgovori na data pitanja ,mene-
interesuje vrednos kondenzatora na izlazu.
-
Dodatak: Za veću snagu možete preko T-razdjelnika spojiti dva-
pojačala paralelno (ne serijski!!!!) i opet preko T-razdjelnika-
na antenu. Antena za odašiljanje je obična tv, logaritamska.-
Ovakav spoj ide i do 3 km. Preporučam: www.telestreet.it
-
Ljudi, odašiljač možete napraviti tako da spojite izlaz VCR-a-
(uhf modulatora) na ulaz antenskog pojačala. Znači tamo gdje-
inače ide antena, tu spojite modulator, a na izlaz spojite-
antenu s kojom inače primate signal. Radi 100%. Pozdrav!
-
Malo sumnjam da ovo tako lako radi,ali neka bude kako-
kažete,samo bih hteo da znam vrednost izlaznog kondezatora
od-
kolektora od tran.2N3866 jer nema ni na šemi i još nešto dali-
se L1,L2 motaju preko ferita ili... probao sam i nisam uspeo ne-
znam zašto
-
pozdrav, molim vas moze mi netko tko zna objasniti za L3,5 cm-
srebrne zice 2.5m/m -sta bi to trebalo biti? i nesto vise o UHF-
modulatoru,u kojem starom ur. bi ga mogao naci da bi tu-
radio,...? tnx.
-
Problem je UHF modulator gde mogu da ga nadjem ili neku semu ako-
mogu da ga sastavim.Hvala
-
Upravo sam kupio sve dijelove pa uskoro pravim pločicu.Samo me-
zanima onaj otpornik 22 oma jel mora biti veće snage i L3 mi je-
malo loše objašnjeno kako to dimenzionirati?------5cm žica 2.5-
m/m (šta je m/m) ovo ostalo ok!Srebrna žica ok.
-
Da li se na ovaj predajnik moze spojiti izlaz iz graficke karte-
na PC- ju, ako ne koji su modifikacije? Jel komplikovano?
-
KAKO BI OVO RADILO SA VHF MODULATOROM I POSTO JE BLJE-
PROSTIRANJE TALASAM PITANJE ZA SVE KOJI SU UPUCENI U-
PROBLEMATIKU
-
Može li neko napraviti za lovu i može li emitirati sa satelitske
-
Sta je kazete radi pa naravno svaka moja sema mora da radi a-
sasvim sam je slucajno nasao na nekom sajtu ???? a ja je nadjo a-
ne napravih je al milo mi je da neko jest samo radite ako kome-
trebam ponekad sam tu ..... NAPRED PIRATI!!!
-
ova stvarcica radi super
-
Radi,ja sam zadovoljan.Nisam ga isprobao na 1km-
-
super



Ako napravis javi ovdje kakav je !!!
..::MANIJAC::..
Prikačeni fajlovi

Odgovor na temu

virtualx
bihać - BIH

Član broj: 5930
Poruke: 3383
*.dlp121.bih.net.ba.

ICQ: 11


+4 Profil

icon Re: Sema audio-video predajnika17.10.2005. u 13:22 - pre 195 meseci
na kojem forumu si nasao to?
imao sam i prije tu semu ali nemam tranzistore nazalost.


Odgovor na temu

vladd

Član broj: 37217
Poruke: 12053
*.ptt.yu.



+5241 Profil

icon Re: Sema audio-video predajnika17.10.2005. u 16:21 - pre 195 meseci
Pa prijemnik i predajnik za link na 2,4 GHz, su u Conrad-u oko 250€. Domet 400m na otvorenom i 70m u zatvorenom prostoru.

Druga je prica profi video link na par km, mislim da za njega treba dozvola, projekat, merenja, i na kraju atest...

Moza se moze napraviti nesto za oko 100€, ali u pitanju je kvalitet prenosa, jako puno merenja sa skupom opremom.

Poz.

Odgovor na temu

virtualx
bihać - BIH

Član broj: 5930
Poruke: 3383
*.dlp433.bih.net.ba.

ICQ: 11


+4 Profil

icon Re: Sema audio-video predajnika17.10.2005. u 23:45 - pre 195 meseci
zelio bi da prokomentirate ovu semu i sklop sa slike,tacnije pojacalo za rf modulator.
da li to stvarno radi?


Odgovor na temu

manijac
Bor

Član broj: 6227
Poruke: 761
*.dialup.neobee.net.

Jabber: manijac
Sajt: kitcarsplans.eu.pn


Profil

icon Re: Sema audio-video predajnika18.10.2005. u 15:21 - pre 195 meseci
http://www.elektronika.ba/el.sheme/?akc=daj_shemu&idshema=336
..::MANIJAC::..

Odgovor na temu

vladd

Član broj: 37217
Poruke: 12053
*.ptt.yu.



+5241 Profil

icon Re: Sema audio-video predajnika18.10.2005. u 17:45 - pre 195 meseci
Pa kada ste uporni.

Zavojnica je parce bakarne zice debljine 0,9mm, posrebrena. Ostale se motaju bez jezgra, i podesavaju razmicanjem ili sabijanjem zavojaka.
Modulator se moze naci u sega uredjajima, video rekorderima, tj svim uredjajima koji miksuju audio i video, i dodaju nosecu frekvenciju za neki kanal (trazi se na TV-u).
