Napajanje: 30V 5A — LM723+LM324+KA7818+2X 2N3055+Automatsko PrekL. Sekundarahttps://electronics-diy.com/electronic_schematic.php?id=1120
Prevod dela priloženog teksta:

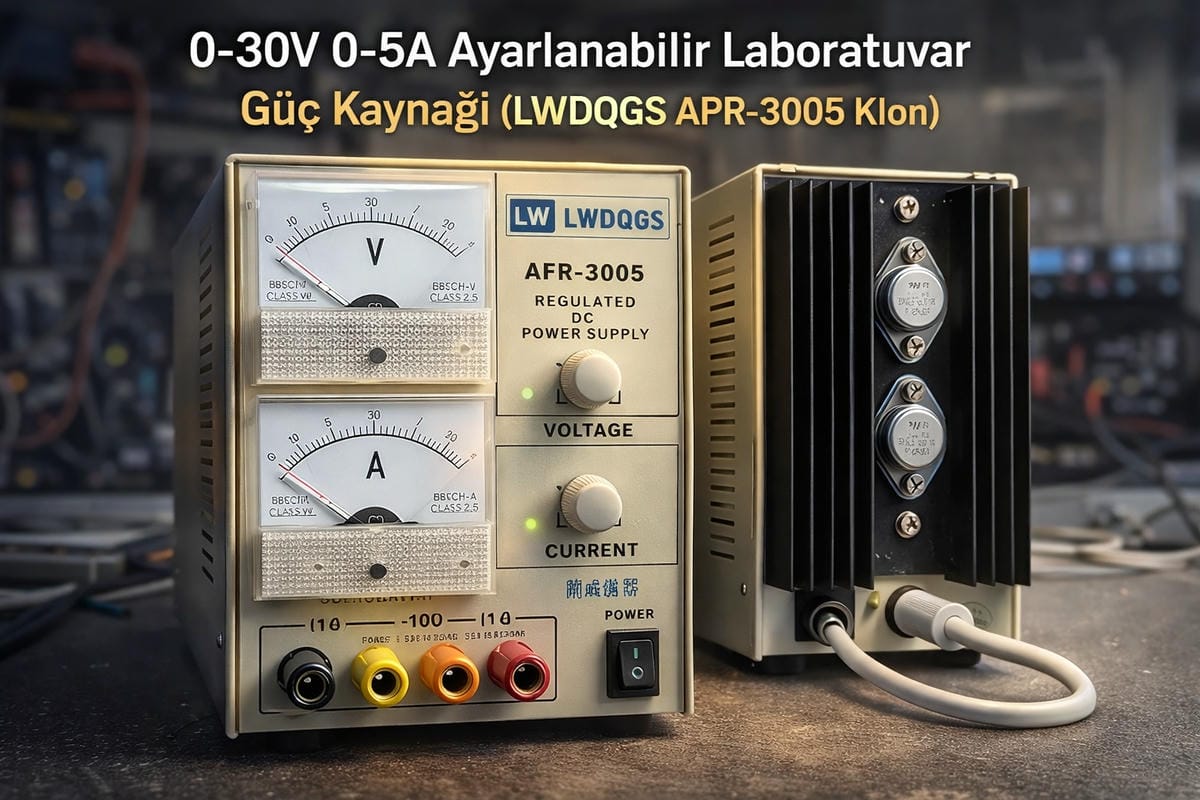

" Ovo je podesivo laboratorijsko napajanje od 30V / 5A.

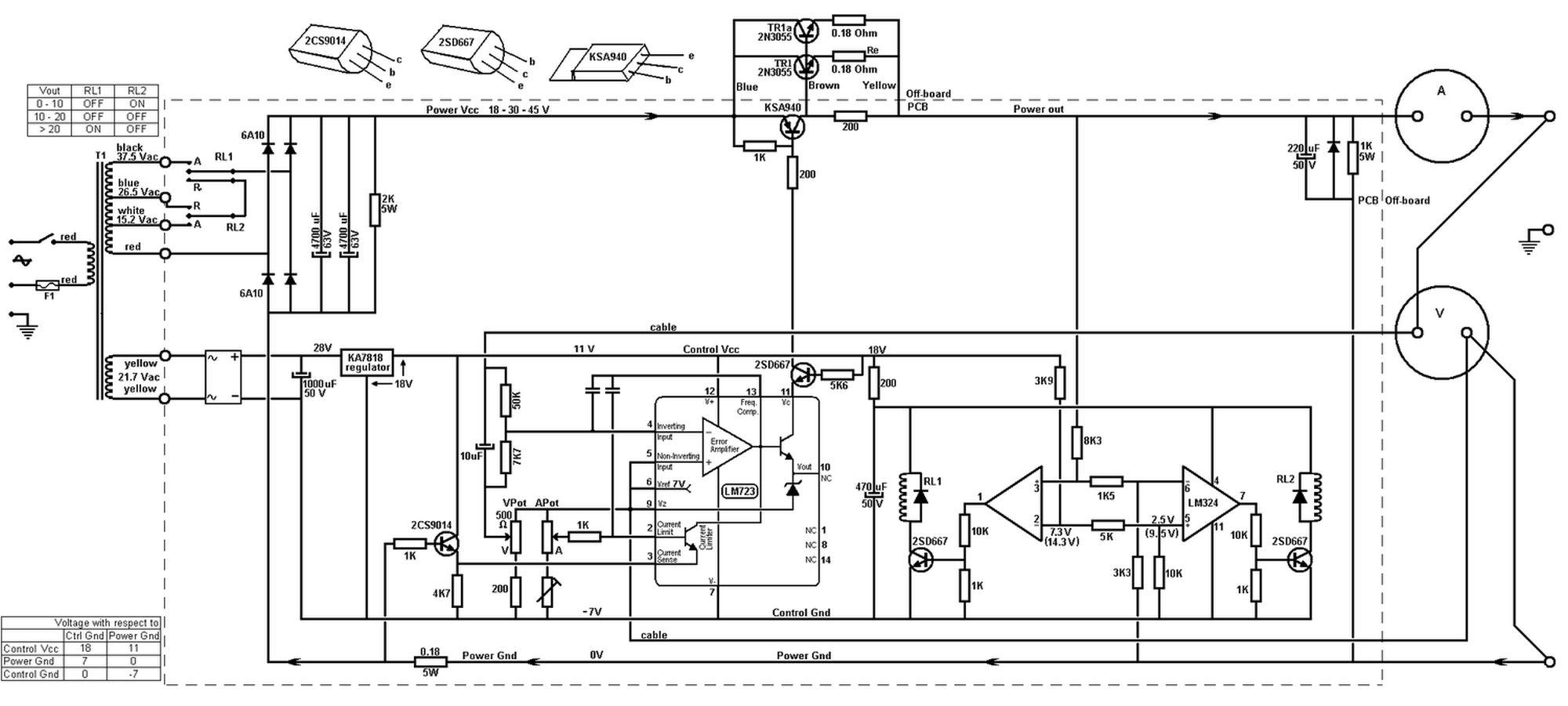

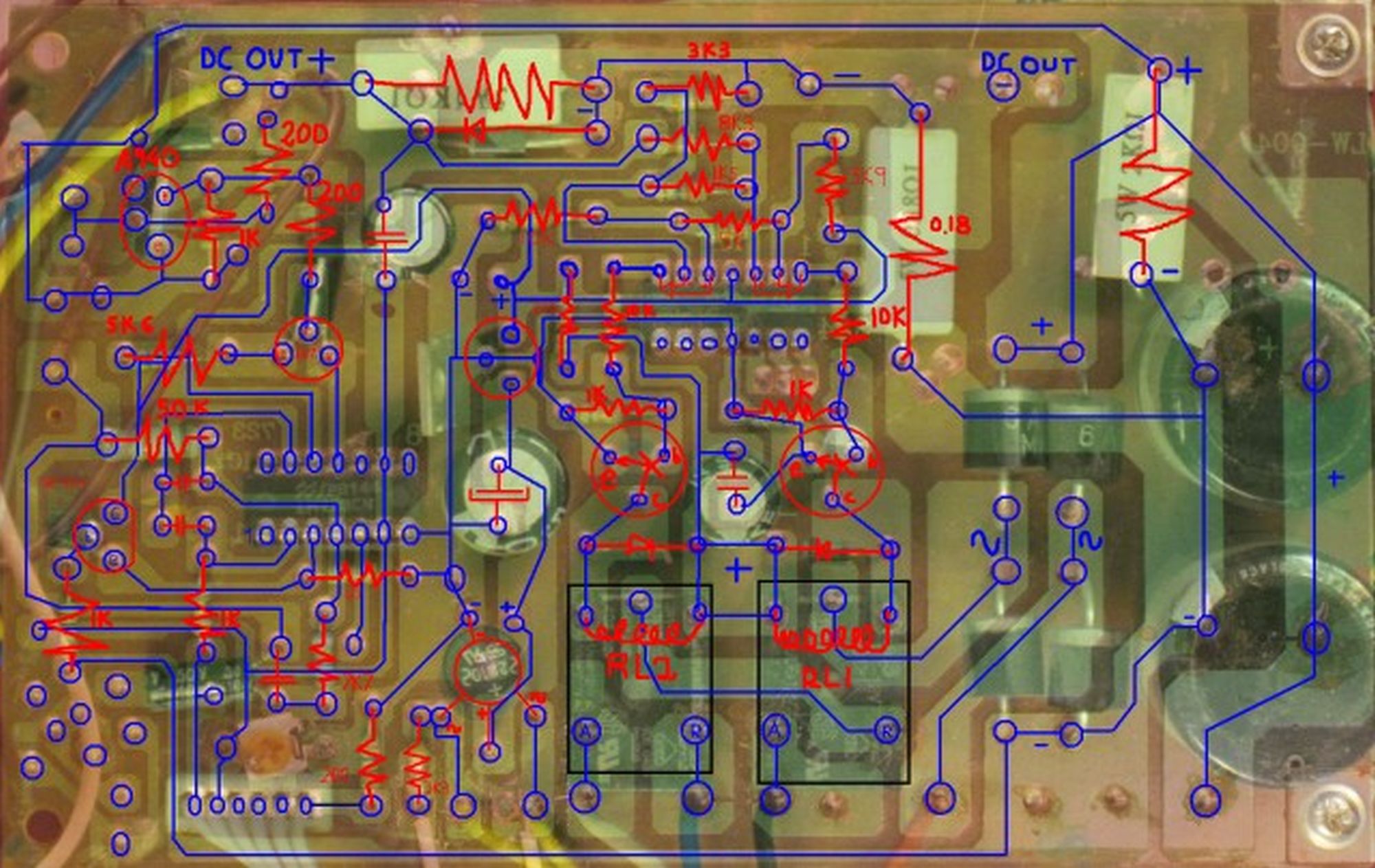

A evo rezultujućeg šematskog dijagrama.
Sa leve strane se vidi transformator i odvojeni sekundarni namotaji za napajanje i upravljačko kolo.
Na sredini gore je serijski regulator koji čine dva 2N3055 tranzistora.
U donjem delu imamo upravljačko kolo koje se može podeliti na dva odvojena dela:
- na levoj strani imamo LM723 koji obezbeđuje kontrolu napona i struje,
- a na desnoj strani imamo par operacionih pojačala LM324, koji rade kao komparatori
i koji prebacuju dva releja koji biraju jedan od tri namotaja transformatora u zavisnosti od potrebnog Izlaznog napona.
