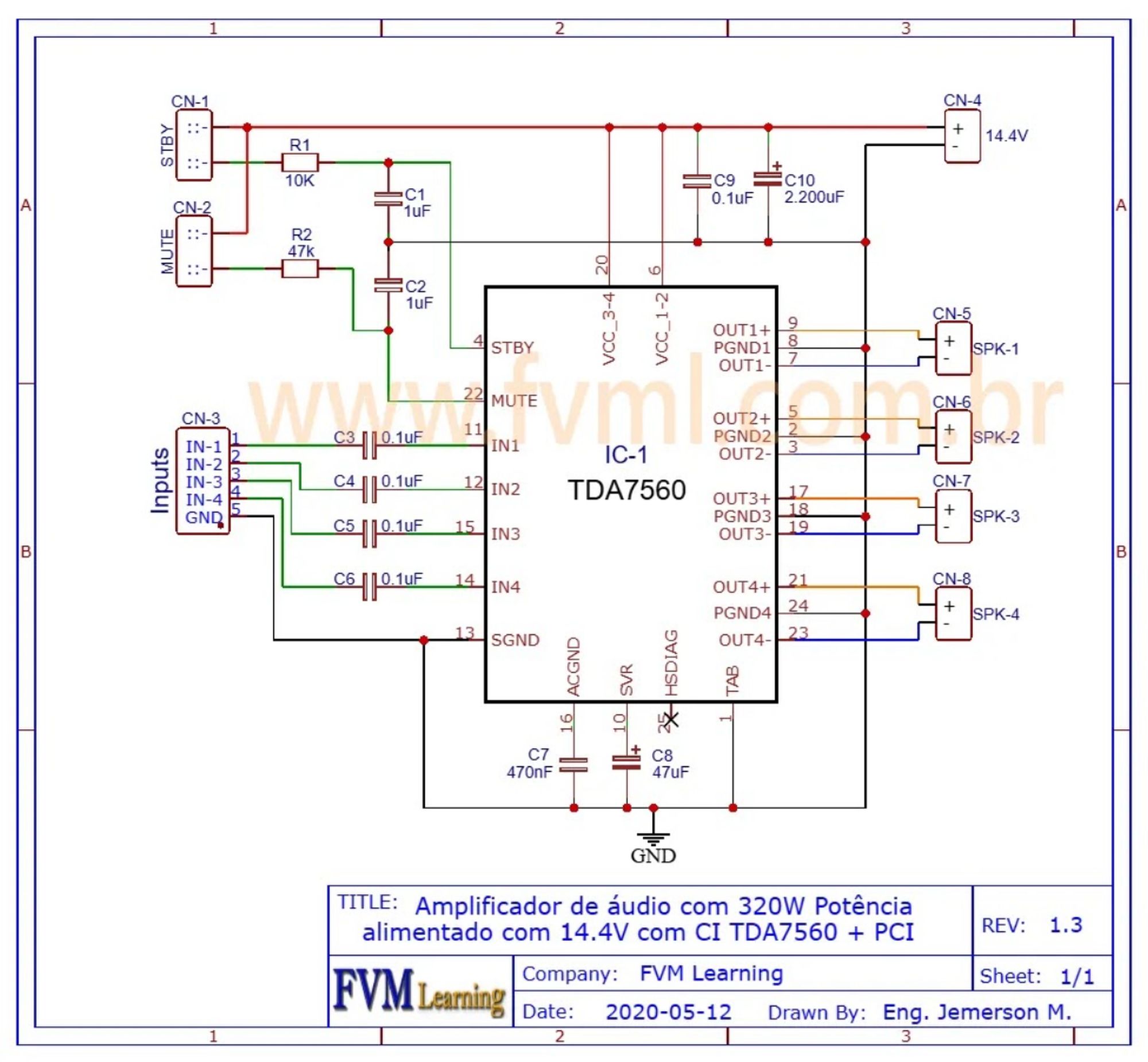

*** TDA7560 Auto Pojačalo: 320W / 4 x 80w / +14.4V / 2Ω ŠEMA + PCB — Car Amplifier

TDA7560 koristi BCD tehnologiju (Bipolar/CMOS/DMOS) sa *rail-to-rail izlazom.

*Definicija: Reč rail (šina) predstavlja vod za napajanje.

Primer: Ako se uređaj napaja sa 30 volti, jedna "šina" je pozitivnih +30V (Vcc), a druga je nula volti (masa ili GND).

Stariji pojačavači nisu mogli da daju na izlazu Signal blizu +30V, niti je izlaz mogao da se spusti na blizu NULA Volti,
već bi se signal zaustavio na 1 ili 2 volta od Vcc ili Vgnd.

Izvori za INFO:
https://www.st.com

https://www.elcircuits.com/tda...-14v-2ohm-audio-amplifier-pcb/
https://www.ariat-tech.com/blo...fier-datasheet-and-pinout.html
https://www.utmel.com/componen...nd-datasheet-video-faq?id=1141







TDA7560 PDF data sheet u Atačmentu ↘↘↘
