Ei HSR 70 - raspored izvoda trafoa

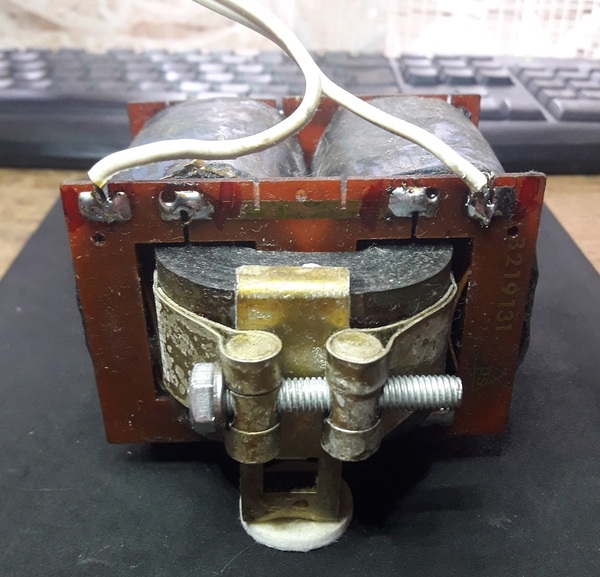

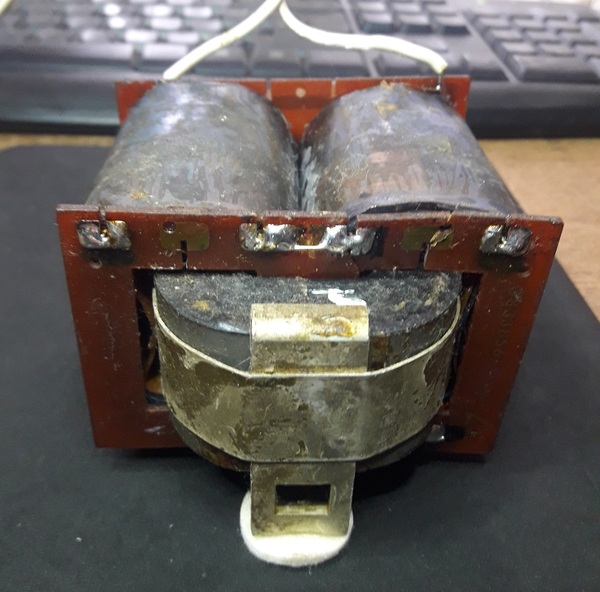

Nađoh na tavanu stari trafo od starog HSR-a 70ic... Seća li se neko, ili ima uvid u raspored izvoda na onim smešnim i nespretno urađenim pločicama...? Kad povežem na namotaj sa najvećim otporom, za koji sumnjam da je primar, primećujem da se jedan namotaj (strana) greje. Na slici spojene bele žice...

Dobro je spojeno, dva primara po verovatno 110/120 V pa na red!

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Izvodi:

Primar: 1 x 220 Vac
Sekundar 1 : 1 x 22.5 Vac za radio deo
Sekundar 2: 1 x 37 Vac za pojačalo i sijalice

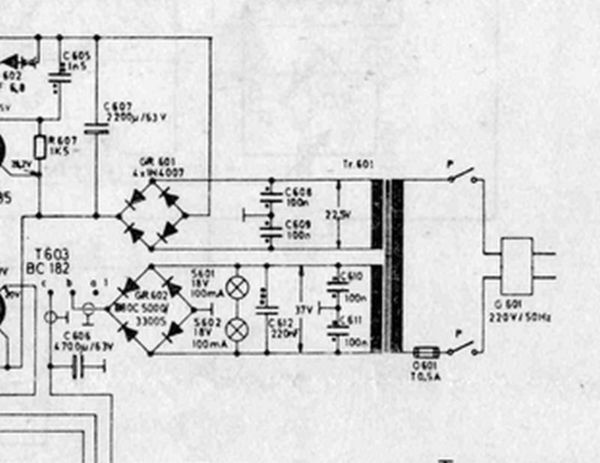

Šema:

Ako se greje polovina namotaja onda je u spoju neki navojak unutar te polovine namotaja. Spoji preko sijalice 100W 220V primar i posmatraj sijalica ne sme da sija ili jako malo da tinja a naponi treba da budu u toleranciji od 5-10 % od navedenih. Ako sijalica sija punim sjajem onda je sigurno nesto u spoju.Sijalicu mozes umesto osiguraca staviti u uredjaj ako se trafo još u uredjaju nalazi.

Potpis

JVS

Trafo ima SAMO JEDAN PRIMAR !

!!! Nema kombinaciju 2 x 110Vac za Primar !!!

Trafo ima 2 sekundara.
Jaka struja za pojačalo i
SLabija struja za prijemni deo.

- - -

Skini taj kratkospojnik, on je višak i pogrešno je spojen.

Onda je dotični nešto pomeš'o ili taj transformator nije iz tog HSR krša!

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Nešto tu nije dobro povezano ili......?

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

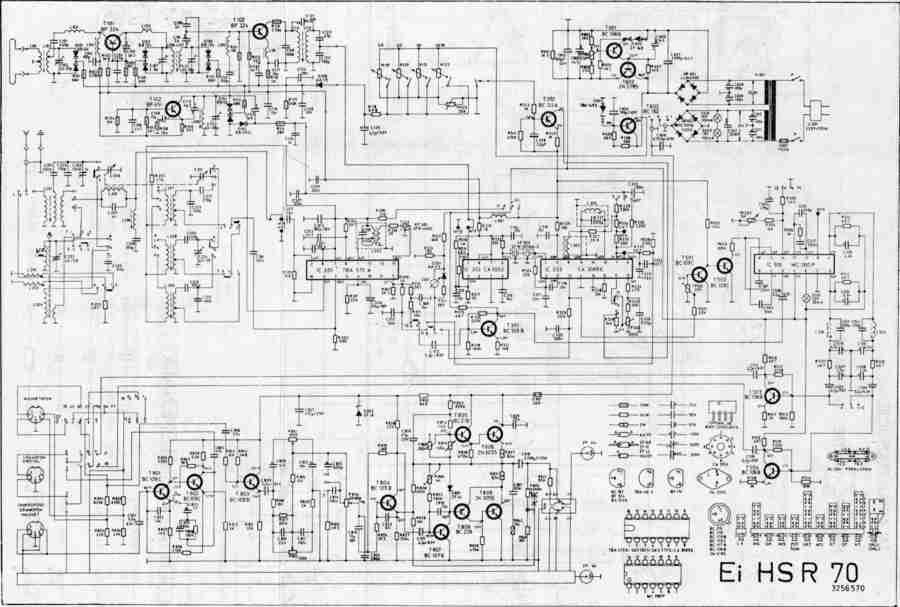

Šema je odavde:

Kol'ko se Ja dosećam južnjaci nisu trpali taj tip transformatora "dvostruko C jezgro" u te krševe, e sad' ko zna možda mi je nešto promaklo iz prošlog veka?

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

@Living Light: imam šemu, znam šta je šta na šemi, ali sam u dilemi šta je šta na samom trafou... Kratkospojnik je tu da premosti fabričku prekinutu štampu - znači, primar ima dva namotaja.

@zeoN: stavljali južnjaci taj tip trafoa i u 70 i u 160... Prvog sm dobro zapamtio zbog zujanja...

@mosfet BJT: sijalica od 100W tek vrlo malo tinja...

Napisah Ja da mi je verovatno nešto promaklo!

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Ja bi skinuo taj kratkospojnik za svaki slučaj, i

doveo bi 22Vac redom, prvo na jedan namotaj pa merio napone na ostala 3 namotaja.

Onda 22Vac na drugi namotaj i merio napone na ostala 3 namotaja.

Kada naiđeš da je napon doveden na sekundar 22.5Vac,
onda na ostalim namotajima treba imaš: 110Vac, 110Vac, 37Vac

eto

Ja da se pitam a naravno ne pitam se Ja bih taj transformator bacio i rešio problem za sva vremena!

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

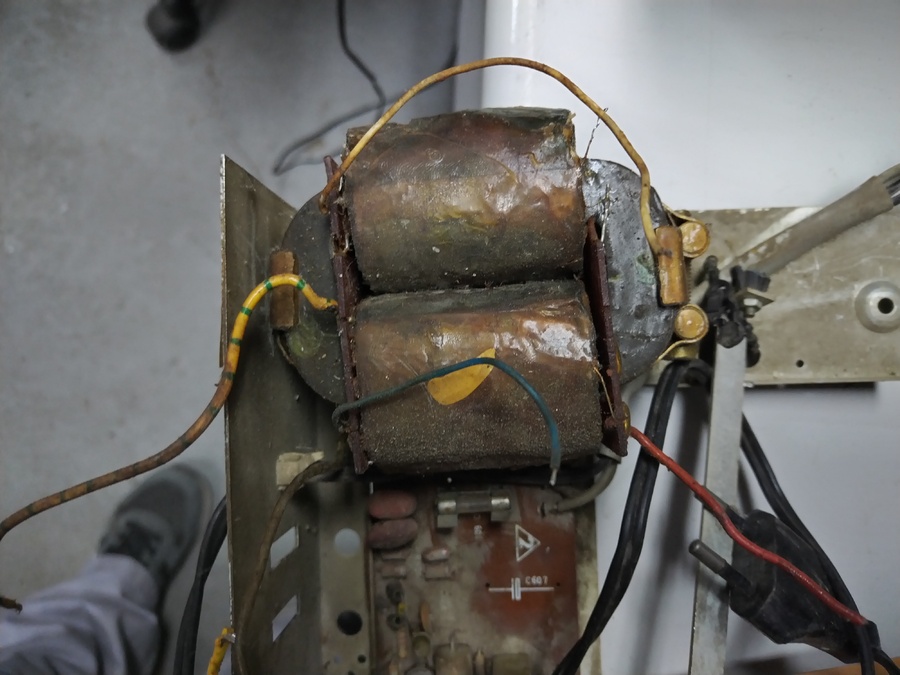

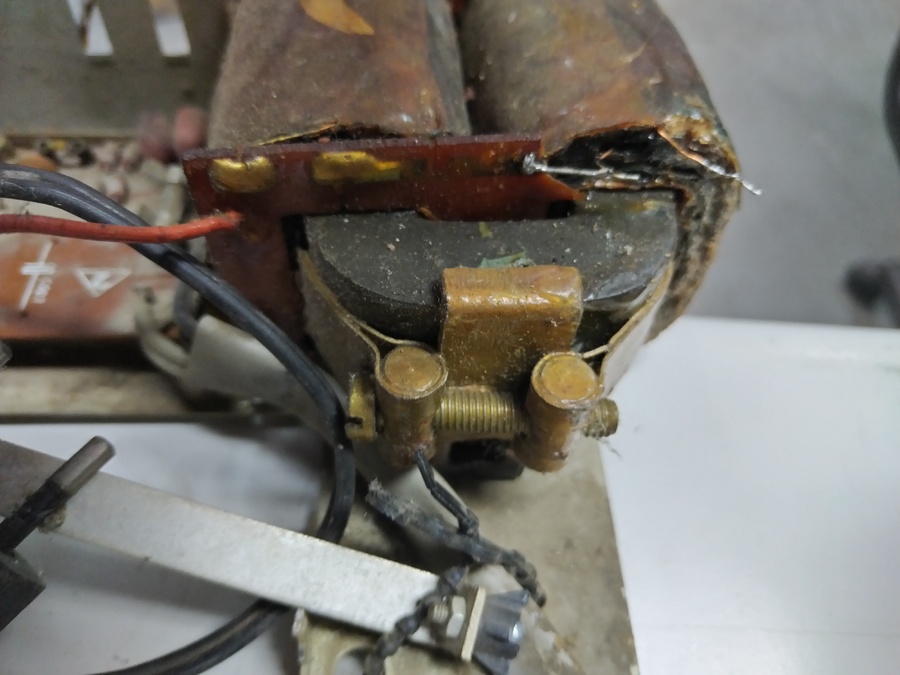

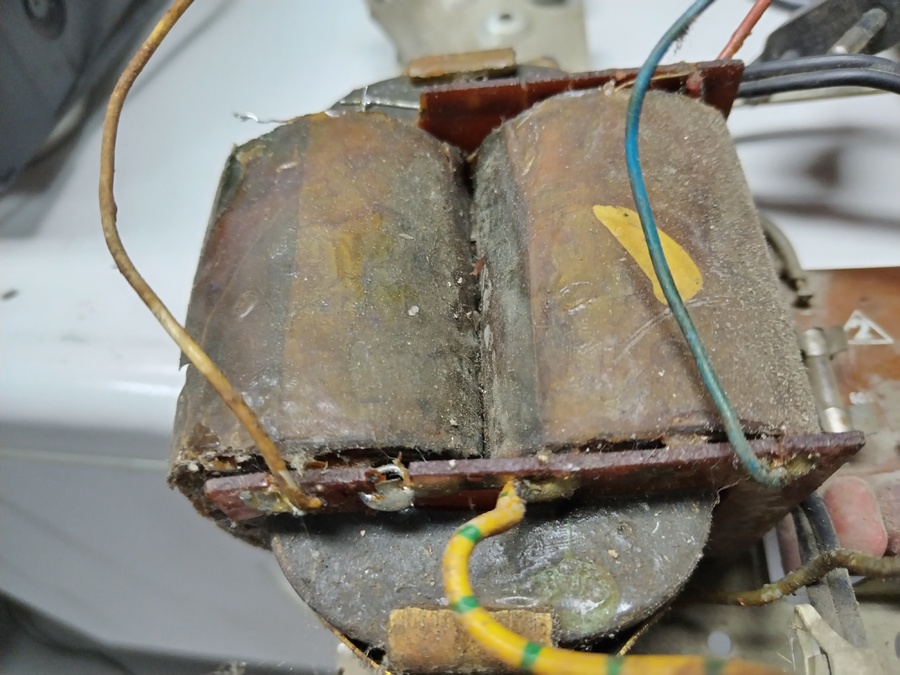

Vi bi sve bacali kolega Zeon a ja hrčkarim sve čuvam,zatrebaće nekada. Evo slike trafoa mog HSR-a 70-ke koji cuvam za delove.

Potpis

JVS

Taj transformator jedino k'o klocna u garaži!

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Dakle ima tih kratkospojnika na trafou kod tog HSRa 70-ke. Dobri su trafoi sa C jezgrom samo kad se jednom rasture radi premotavanja onda zuje i tu rešenja nema.

Potpis

JVS

Ja ih izbegavam u širokom luku...

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

[quote]mosfet BJT:
Vi bi sve bacali kolega Zeon a ja hrčkarim sve čuvam,zatrebaće nekada. Evo slike trafoa mog HSR-a 70-ke koji cuvam za delove.


jesi ovaj trafo cuvao u Bunaru ili
zakopanog ispod Oraha, i to duboko ??? 🤔

Ubice te Faza sa Sekundara!

Liči mi na jedan koji bacih poodavno...😀👏

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Taj trafo radi inače.
