90deg pin header

Pozdrav,

Trazim na netu resenje koje sam vidjao u iznutricama kojecega ali sad preorah Digikey i Mouser pa nema onog sta mi srce iste:

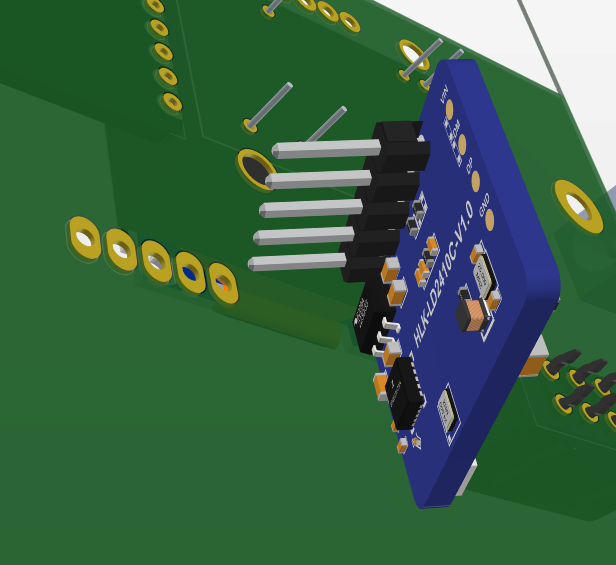

Prema prikazanom na slici zelim da postavim ovaj radar modul pod izvesnim uglom u odnosu na PCB:

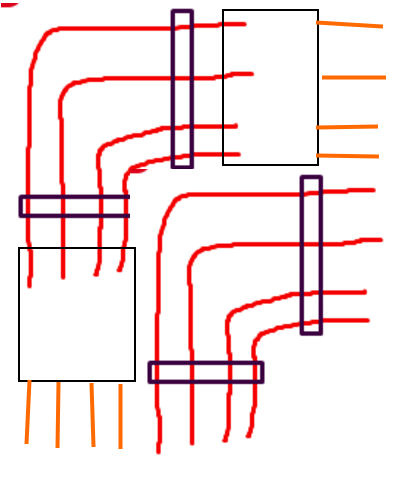

Pokusavam da nadjem neki pin header koji izgleda kao ova skrabotina ali ne uspevam da nadjem takvo nesto, ni preko klasicnog Pin header niti preko Board to Board konektora..


Neko video nesti slicno negde a da nije Aliexpress?

sa 4 nisam video

sa 3:
https://www.amazon.co.uk/GOZAR...40P-Three-Header/dp/B077N2XHTX

4 reda tesko da ima igde. 1, 2, 3 ima svugde kao i musko-zenske kombinacije.

Jedino sta sam video pita covek isto pitanje na Redditu pre 6 godina i dobija uopstene odgovore ali nigde pravog da negde. Kaze on da nije nasao ni na Aliju.

https://www.reddit.com/r/AskEl...ow_to_search_for_this_type_of/


Okacio je sliku sta mu treba pa jel tebi treba isto to ?

Sustinski da, iako meni treba samo 1 kolona sa 5 redova. Ovo ovde je 4 kolone i 4 reda.
Da makar nisam video to u nekom TV receiveru, pa da kazem da nema ali, stosta bude po uredjajima sto nema nigde po katalozima...

A zaista mora ovako, jer se pozicija senzora upravo oslanja na ove pinove...i kriticna je.

Dodaj muško/ženske i kombinacija je beskonačna
:)




Ako su u Juziju mogli da nastavljaju - što ne bi mogao i tvoj kolajder.
Ako Juzi otkaze na svirci - veca muka nego kod vas sa crnim rupama :)

To je i on u toj temi na Redditu trazio posle je renderovao. Isto posle trazio 5 a nacrtao 4 ?

https://i.imgur.com/uDLNDtP.png

Samo to nema nigde da se kupi tako.

Od svega toga meni izgleda kao najbolja ideja , normalni pinovi i jamper izolovana zica pa mozes da pravis krivine kakve pozelis. Ideja je iz iste R teme kada se shvatilo da to nema da se kupi.


https://ie.rs-online.com/web/p/breadboard-jumper-wires/7916454

Naravno skratis zicu koliko ti treba.

Tu plocicu ne bi drzali pod uglom 90 stepeni pinovi vec neka plasticna vodjica ili nesto slicno, sta vec.

Nije bas da je kombinacja beskonacna nego konacan skup elemenata nx90deg, sto meni ne radi posao, obzirom da moram namestiti nekih 78 deg.
U sustini, narucicu neke sa jako dugim 90deg pinovima na obe strane pa ih prepakovati da budu bas kao ono sto trazim.
Svakako hvala svima na ulozenom vremenu...

Ako je raster 2.54 tako nešto slično već uveliko postoji. Zalemiti, te pažljivo skinuti plastiku i eventualno iskriviti za xx stepeni!

http://shop.vremeplov.co.rs/Sh...M-2.5&accountingCode=28928


http://shop.vremeplov.co.rs/Sh...-uglom&accountingCode=4417


Ima u Srbije skoro sve samo treba prebaciti prekidač iz položaja d..e u položaj glava!

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Ja mislim da prekidac treba da ima 3 polozaja.
Izmedju d..e i glava treba uglaviti polozaj procitati

Dovoljna su i dva položaja...

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Cijenis da prije odgovora ne treba procitati pitanje?

Ne c(j)enim, a koje pitanje?

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Neki imaju kratak spoj na toj vezi...

Potpis

Blago onome ko rano poludi, ceo zivot mu u veselju prodje

Znači nije potreban prekidač

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Ne vredi takvima pričati
