Pojačalo sa Sziklai parom

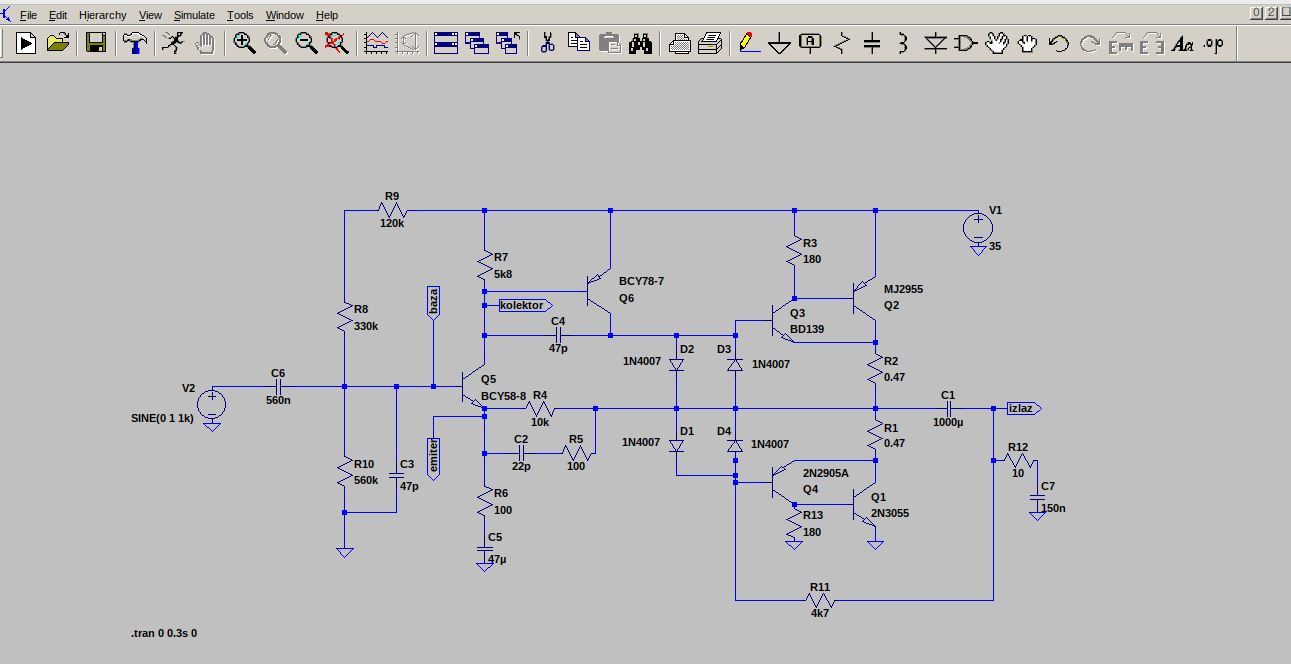

Došao sam do nekog diy mini pojačala koje u izlaznom push pull stepenu koristi sziklai par. E sad pojačalo ne radi, ne da je pokvareno nego nikad nije ni radilo, postoji neka greška u šemi (ili više njih). Moje teško laičko razmišljanje je da je glavni problem u polarizaciji Q5 tranzistora. Kopao sam po internetu da nadjem neke seme sa komplementarnim darlingtonom da shvatim kako ovo moje radi međutim nisam našao ništa od pomoći. Svaka sugestija je dobro došla.

Šema koju si priložio je klasičan dizajn audio pojačala sa kvazi-komplementarnim izlaznim stepenom. Kratak odgovor je: da, radiće na 35V, ali uz nekoliko veoma važnih napomena koje trebaš uzeti u obzir pre nego što ga uključiš.

Evo detaljne analize tvoje šeme:

1. Radna tačka i napon
Pošto koristiš jednostruko napajanje (Single Supply) od 35V, kondenzator C1 (1000μF) na izlazu je neophodan da bi blokirao jednosmernu komponentu (DC) i propustio samo naizmenični audio signal ka zvučniku.

Srednja tačka: Da bi pojačalo radilo sa maksimalnim hodom signala, napon na spoju otpornika R1 i R2 (pre kondenzatora C1) mora biti tačno 17.5V (pola napona napajanja).

Podešavanje: Napon u toj tački diktiraju otpornici R8, R9 i R10. Sa trenutnim vrednostima, pojačalo će težiti da se stabilizuje, ali možda će biti potrebno fino podešavanje R9 da bi dobio tačno polovinu napona na izlazu.

2. Izbor komponenti (Tranzistori)
Napon od 35V nije previše visok, ali proveri specifikacije:

Q5 (BCY58): On je ulazni tranzistor. Njegov V
CEO
​
bi trebao biti veći od napona napajanja. Većina BC serije to podnosi, ali proveri da li je deklarisan za bar 40V-45V.

Q1 (2N3055) i Q2 (MJ2955): Ovi "starci" su legende i bez problema rade na 35V. Oni mogu izdržati mnogo više, tako da su ovde sigurni.

3. Termička stabilnost (Diodne kočnice)
Diode D1, D2, D3, D4 služe za postavljanje mirne struje (bias) izlaznih tranzistora kako bi se izbeglo "crossover" izobličenje.

Važno: Ove diode (posebno dve koje su u direktnoj vezi sa bazama drajvera) bi morale biti u fizičkom kontaktu sa hladnjakom izlaznih tranzistora. Ako se tranzistori ugreju, a diode ostanu hladne, struja kroz izlazne tranzistore će nekontrolisano rasti dok ne pregore (tzv. thermal runaway).

4. Kritične tačke za proveru
C1 Napon: Izlazni kondenzator mora biti deklarisan za najmanje 50V (da bi imao sigurnosnu marginu iznad 35V).

Snaga: Sa 35V napajanja, teoretski možeš očekivati oko 12W do 15W snage na zvučniku od 8 Ω, ili nešto više na 4 Ω.

Hlađenje: 2N3055 i MJ2955 će se grejati. Obavezno ih stavi na adekvatan aluminijumski hladnjak uz korišćenje izolacionih liskuna i termalne paste.

Zaključak
Dizajn je funkcionalan "old school" pristup. Glavni izazov kod ove konkretne šeme biće precizno simetriranje izlaza (da dobiješ pola napona napajanja na emiterima izlaznih tranzistora) i održavanje temperature stabilnom pomoću onih dioda.

Potpis

Imam multimetar i lemilicu ! 🇧🇦

samuki, prestani da koristiš AI !!!

Potpis

--
Make no mistake between my personality and my attitude.
My personality is who I am.
My attitude depends on who you are.

Zbog toga što ga verovatno plaća, kad je slao onoliko koda?

Zašto ?

Potpis

Imam multimetar i lemilicu ! 🇧🇦

Niko ne plaća, samo ima limit po porukama!

Potpis

Imam multimetar i lemilicu ! 🇧🇦

Chatgpt ili nešto drugo?

Meni je iskočila ponuda za promenu statusa posle puno poruka.
Onda sam pitao koliko bi plaćao i napisao je da bi dobija više i preciznije informacije.

Zato što verovatno i postavljač pitanja to ume.
A ti bi da dekuješ kao "pametnica", jel'te

Nego, daj da prepustimo form AI i samo da čitamo kako ume, a ume, da se izlupeta

Potpis

--
Make no mistake between my personality and my attitude.
My personality is who I am.
My attitude depends on who you are.

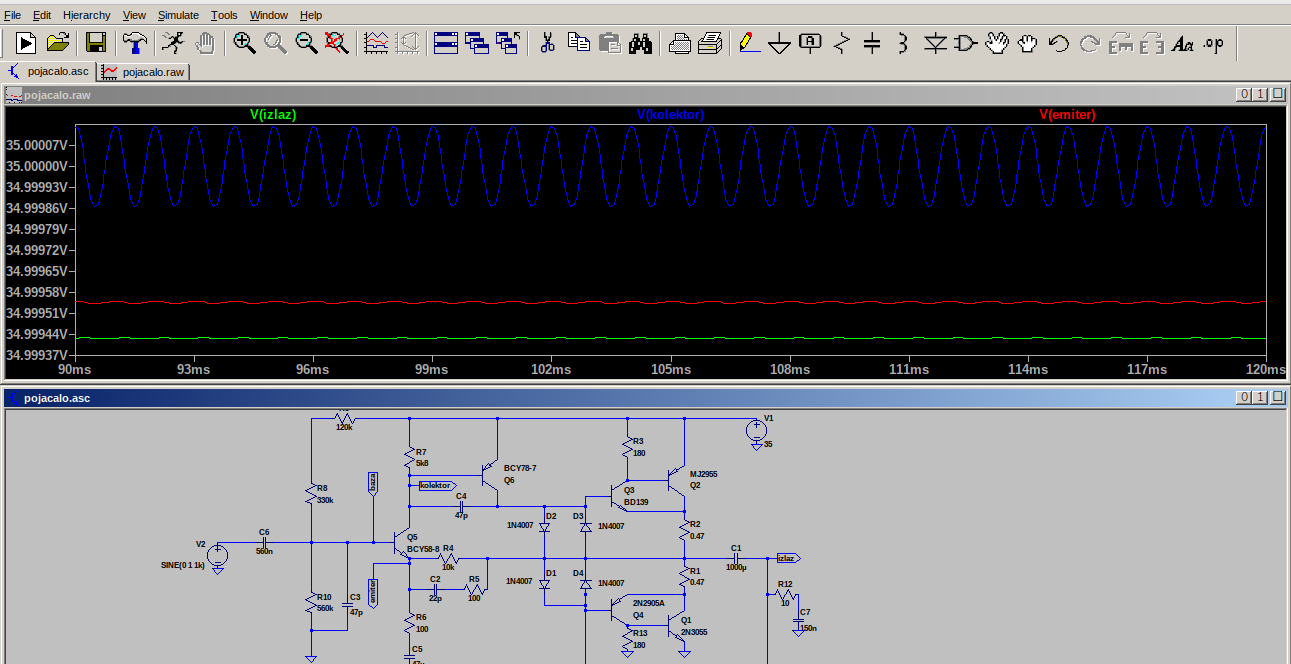

Simulator ti odmah pokazuje gde je problem. Pogledaj skalu napona na levoj strani grafika: ona je ekstremno sabijena i kreće se od 34.99937V do 35.00007V. To znači da su tvoji signali (plava, crvena i zelena linija) praktično "zakucani" za gornju granicu napajanja.

Pojačalo u ovom stanju ne radi, već je u zasićenju (saturation). Evo šta treba da ispraviš u šemi:

1. Problem sa polarizacijom (DC Bias)
Glavni razlog zašto su ti svi naponi na 35V je taj što tranzistor Q5 ne provodi dovoljno ili uopšte.

Razdelnik napona na ulazu: Otpornici R8 (330k), R9 (120k) i R10 (560k) formiraju mrežu koja bi trebala da postavi bazu Q5 na napon koji će omogućiti da na izlazu (izlazni kondenzator C1) dobiješ oko 17.5V.

Rešenje: Proveri vrednosti tih otpornika. Sa 330kΩ i 560kΩ, baza je povučena previše visoko. Pokušaj da zameniš R9 trimerom od 100kΩ kako bi mogao ručno da "oboriš" napon na izlazu dok ne dođeš do polovine napona napajanja.

2. Povratna sprega (Feedback)
Otpornik R4 (10k) je kritičan. On uzima signal sa izlaza i vraća ga na emiter Q5.

Trenutno, tvoj emiter Q5 je vezan preko R6 na masu, ali i preko R4 na izlaz. Ako je napon na izlazu 35V, on preko R4 podiže i napon na emiteru Q5, što može potpuno da zakoči tranzistor.

3. Simulacija i ulazni signal
Na grafiku se vidi sinusoida (plava linija), ali ona ima amplitudu od svega par mikrovolti (pogledaj ponovo skalu desno).

Ulaz V2: Postavljen je kao SINE(0 1 1k). To znači 1V amplitude. Sa tolikim ulazom i napajanjem od 35V, izlaz bi morao da "udara" od nule do vrha ako bi DC tačka bila dobra.

Šta prvo da uradiš u simulatoru?
Izbriši V2 (ulazni izvor) privremeno ili mu stavi amplitudu na 0.

Pokreni DC Operating Point analizu (komanda .op).

Gledaj napon na čvoru "izlaz" (pre kondenzatora C1). On mora biti blizu 17.5V.

Ako je taj napon 35V, smanjuj vrednost R9 ili menjaj odnos R8/R10 dok ne "nateraš" izlaz da padne na sredinu.

Tek kada DC tačka bude na sredini (17-18V), vrati sinusni signal na ulaz. Tada ćeš videti pravu sinusoidu koja se kreće oko srednje vrednosti, a ne ravnu liniju na vrhu napajanja.

Koji napon ti simulator izbacuje na bazi tranzistora Q5? To će nam reći tačno gde je "zapelo".

Potpis

Imam multimetar i lemilicu ! 🇧🇦

Zaključak

Najverovatnije je ovo napisao:

👉 ChatGPT (GPT-4 ili GPT-5 generacija)
ili
👉 Claude (Anthropic)

Ako moram da biram — veća verovatnoća je ChatGPT, jer:

stil je malo “direktniji”
koristi konkretne vrednosti i komande (.op)
daje praktične korake kao u LTspice debug-u

Specijalizovani AI za elektroniku (bez Google-a)
🧠 1. AI koji generiše šeme i kola
👉 CircuitAI
napišeš: “napravi temperaturni senzor sa alarmom”
on generiše kompletnu šemu
ima i simulaciju i editor
➡️ praktično kao “ChatGPT za šeme”

Circuit Mind
pravi kompletne šeme + BOM
optimizuje za cenu, potrošnju, dostupnost komponenti
➡️ već ide ka profesionalnom inženjeringu

...

Za circuito.io kaze:

No more searches for samples of code and schematic that won't do the work. It's here, and it's free, as we believe everyone should have the tools to build their next crazy invention.


Nisam se logovao i probao jer ima demo. Ovaj circuito.io sigutno ne lupeta kao chatgpt.

Batali ga!

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Ma bataliću ga , ali bih voleo da razumem šta je pošlo po zlu u šemi nažalost moje znanje analogne elektronike je mršavo. Ne znam zašto administratori ovde dozvoljavaju ovaj copy paste AI.

Ako si mislio da ce neki elektricar da ti kaze sta nevalja u pojacalu. To neces dobiti.
Nego sto je i napisano moras mjeriti napone, elemente skidati i ispitivati, a mozda i pbc nije dobro napravljena!

Potpis

Imam multimetar i lemilicu ! 🇧🇦

Električar sigurno neće al' zato elektroničar verovatno 'oće!

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Ni jedan ni drugi !

Potpis

Imam multimetar i lemilicu ! 🇧🇦

E onda pop završava posao!

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Te 4 diode ne idu na izvod srednje tacke gde se vezuje zvucnik posle preko spreznog kondenzatora one treba da daju prednapon pobudnim tranzistorima. Napravi cuvenu šemu SAM 200 ona je isto sa SZiklay parom tranzistora.

Potpis

JVS

Po čemu je ona čuvena?

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Da u pravu si anoda diode d1 i katoda diode d4 nisu povezani.
