Da li nema možda neko šemu detektora radijacije
DR-M11B, Rudi Čajevec.
DR-M11B, Rudi Čajevec.
Potpis
Blago onome ko rano poludi, ceo zivot mu u veselju prodje
Šema detektora radijacije DR-M11B
Zaključano
Zakačeno

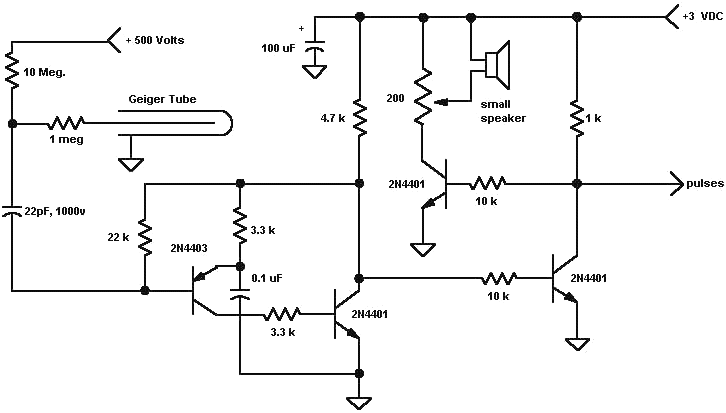

Lici li na ovo mozda?
Janko, hvala na trudu, ali ne liči ni malo. Uređaj ima dve gajger cevi, jedna
visoko osetljiva, za opseg u mR, i druga nisko osetljiva za opseg u R. Ima
još tri cevi, dve CK5886 i neku KS-3, tinjalicu koja stabiliše visoki napon.
Ima i dva germanijumska tranzistora, valjda OC72 i nešto dioda i gotovo.
Imam šemu DR-M1, ali nisu isti.
Evo podataka za cevi i tranzistore:
https://frank.pocnet.net/sheets/127/5/5886.pdf
https://www.radioedintorni.it/...tors-Semiconductors-Diodes.pdf
visoko osetljiva, za opseg u mR, i druga nisko osetljiva za opseg u R. Ima
još tri cevi, dve CK5886 i neku KS-3, tinjalicu koja stabiliše visoki napon.
Ima i dva germanijumska tranzistora, valjda OC72 i nešto dioda i gotovo.
Imam šemu DR-M1, ali nisu isti.
Evo podataka za cevi i tranzistore:
https://frank.pocnet.net/sheets/127/5/5886.pdf
https://www.radioedintorni.it/...tors-Semiconductors-Diodes.pdf
Potpis
Blago onome ko rano poludi, ceo zivot mu u veselju prodje

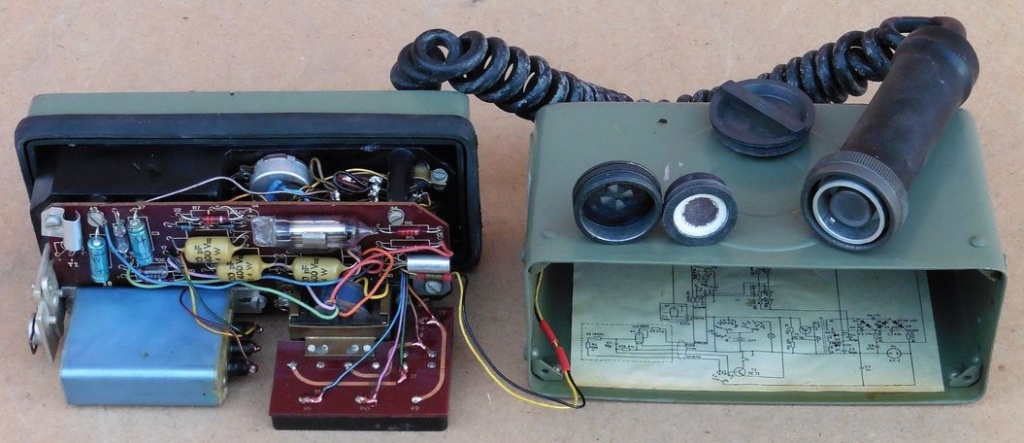

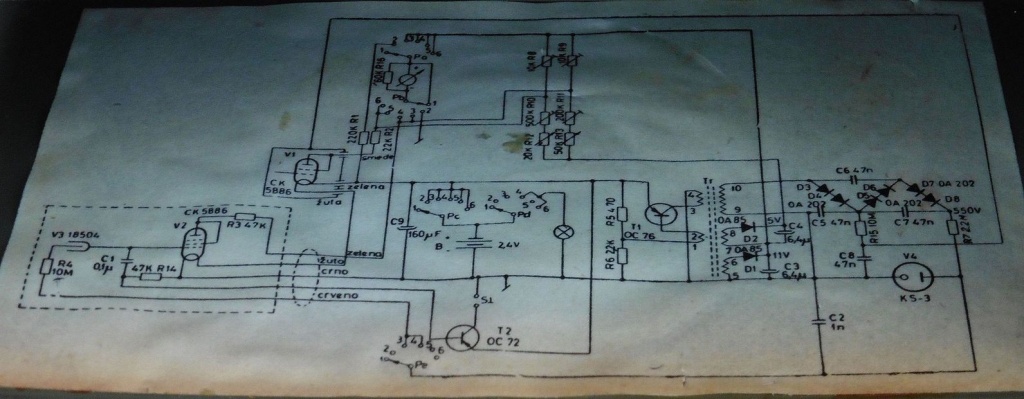

Sada sam pronasao ovo, bolje nemam:
1Sviđa mi se :thumbsup: 1

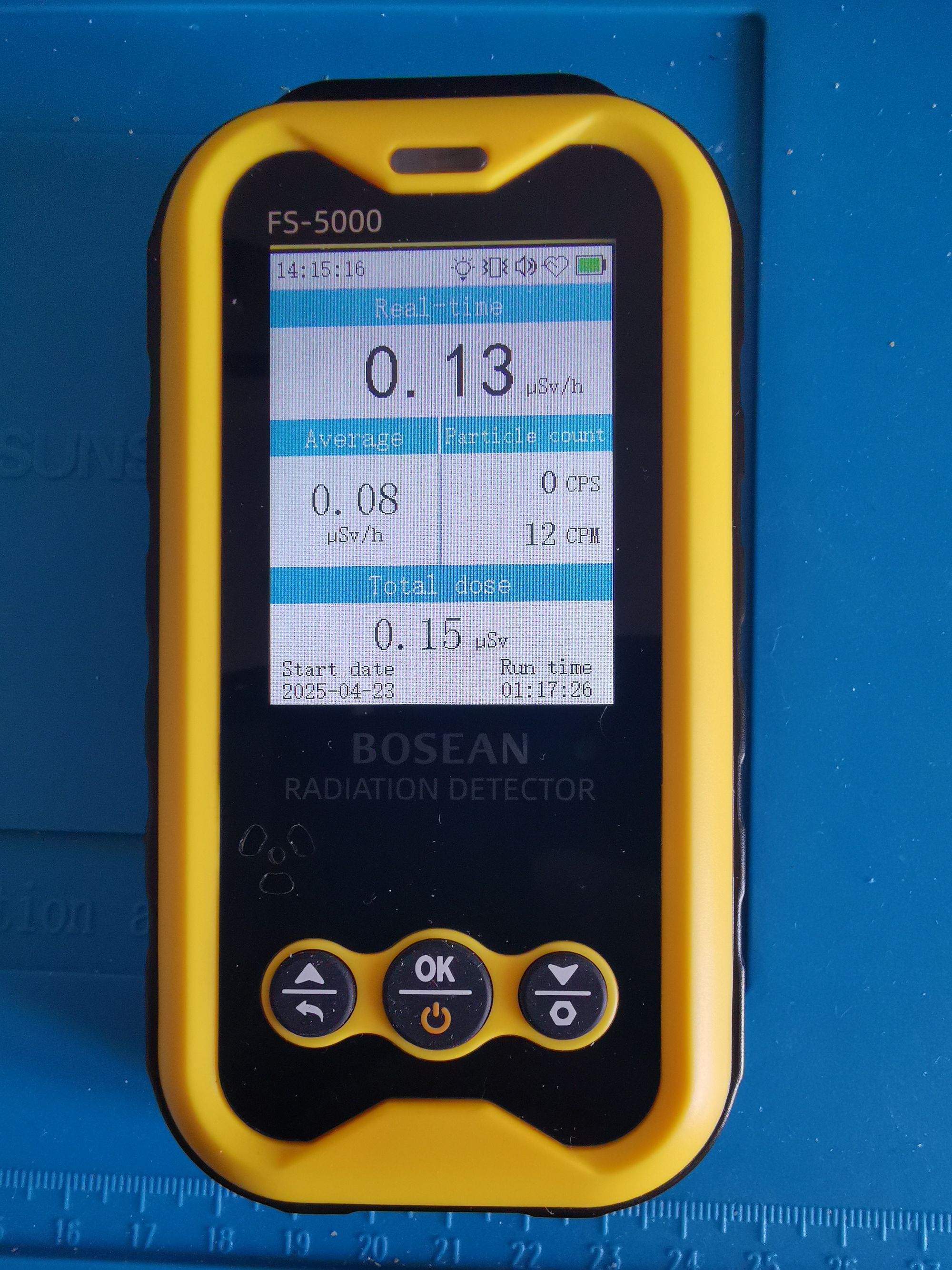

Kad se vec spremas za neizbezno, bolje ti je da batalis to i da kupis nesto ovakvo, ima ga na KP ili preko alija, samo gledaj da je unutra J321 cev i da nije "Moesapu" bedna kopija:
1Sviđa mi se :thumbsup: 1
Instrument je bespotreban!
Potpis
1312
Svi koji me ne gotive mogu da mi se napasu čmarne flore!
Svi koji me ne gotive mogu da mi se napasu čmarne flore!
Janko, opet ti hvala. To što si ti našao, našao sam i ja. Ja sam već spreman na neizbežno,
ako kapiraš na šta mislim. A što se eventualnog nuklearnog rata tiče, imam već dobar metar.
Imam i neke indikatore sa PIN diodama, nije u tome problem. Problem je u tome što ja već
60 godina prčkam sa elektronikom, shvataš, i imam elektroničarsku bolest.
Nabavio sam vrlo povoljno ta dva DR-M11B i mislio sam da imaju u sebi jonizacionu komoru
i kalibracioni izvor, ali to nije taj model, nemaju
Taj koji ti predlažeš mi se ne dopada nešto. Ima i boljih, ali otvori temu pa da pišemo, a meni
na ovoj temi treba šema za DR-M11B. Ako ima ,,, Ako nema opet lepo.
ako kapiraš na šta mislim. A što se eventualnog nuklearnog rata tiče, imam već dobar metar.
Imam i neke indikatore sa PIN diodama, nije u tome problem. Problem je u tome što ja već
60 godina prčkam sa elektronikom, shvataš, i imam elektroničarsku bolest.
Nabavio sam vrlo povoljno ta dva DR-M11B i mislio sam da imaju u sebi jonizacionu komoru
i kalibracioni izvor, ali to nije taj model, nemaju
Taj koji ti predlažeš mi se ne dopada nešto. Ima i boljih, ali otvori temu pa da pišemo, a meni
na ovoj temi treba šema za DR-M11B. Ako ima ,,, Ako nema opet lepo.
Potpis
Blago onome ko rano poludi, ceo zivot mu u veselju prodje
Citat:
zeoN_Rider:
Instrument je bespotreban!
Instrument je bespotreban!
Imaš li šemu ili ne, odgovor je vrlo jednostavan. Ako nemaš,
poštedi me tvojih bespotrebnih nekorisnih saveta.
Potpis
Blago onome ko rano poludi, ceo zivot mu u veselju prodje
Zeonko, dosta više sa bespotrebnim komentarima.
Aman više pretera ga.
Aman više pretera ga.
Potpis
--
Make no mistake between my personality and my attitude.
My personality is who I am.
My attitude depends on who you are.
Make no mistake between my personality and my attitude.
My personality is who I am.
My attitude depends on who you are.
1Sviđa mi se :thumbsup: 1
Citat:
zeoN_Rider:
Instrument je bespotreban!
Instrument je bespotreban!
Apsolutno tacno, ali covjek se igra.
Koliko sam ja bespotrebnih stvari u zivotu napravio....
U stvari vrlo malo potrebnih, ali svi se igramo.
I nije red da skoro svaku temu otrujes.
Da čovek se očigledno igra jer sam uređaj bez sonde i bez adekvatnog podešavanja po fabričkim specifikacijama ne vredi ništa osim samog instrumenta koji je baš lep!
Potpis
1312
Svi koji me ne gotive mogu da mi se napasu čmarne flore!
Svi koji me ne gotive mogu da mi se napasu čmarne flore!
Normalno da se igram, i da ne dozvoljavam da mi se um zatruje kao nekima.
Ali i kada se čovek igra važno je da ima znanja, jer samo tako može i da se
postigne uspeh i u igri.
Za početak, imam priličnan broj gajger sondi raznih proizvođača, evropskih,
američkih, i zahvaljujući kolegi i drugu, i sovjetske. A tu je i jedan PIN diodni
detektorod radiacije koji je vrlo dobar, iako je iz kućne radionice.
Imam i dva kalibraciona izvora radiacije, jedan je oslabio, ali za onoga ko se
razume u fiziku nije problem da obračuna dozu preko poluživota elementa.
U principu sam analogni merač na Meraču radiacije pretvara frekvenciju u
napon i to instrument i pokazuje.
Ja preferiram Philipsove ZP 1400 cevi, kojih imam više komada, i koje su
linearne u vrlo širokom dijapazonu i mogu da mere od standardne zemljine
radiacije do visokih nivoa radiacije koji su zabrinjavajući od 10mSv.
Sve je vrlo jednostavno, ako čovek zna. Ako ne zna, pametniji je kada ćuti.

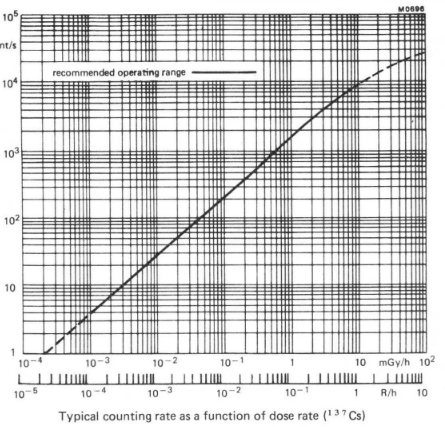

Evo grafikona za ZP 1400:
Ali i kada se čovek igra važno je da ima znanja, jer samo tako može i da se
postigne uspeh i u igri.
Za početak, imam priličnan broj gajger sondi raznih proizvođača, evropskih,
američkih, i zahvaljujući kolegi i drugu, i sovjetske. A tu je i jedan PIN diodni
detektorod radiacije koji je vrlo dobar, iako je iz kućne radionice.
Imam i dva kalibraciona izvora radiacije, jedan je oslabio, ali za onoga ko se
razume u fiziku nije problem da obračuna dozu preko poluživota elementa.
U principu sam analogni merač na Meraču radiacije pretvara frekvenciju u
napon i to instrument i pokazuje.
Ja preferiram Philipsove ZP 1400 cevi, kojih imam više komada, i koje su
linearne u vrlo širokom dijapazonu i mogu da mere od standardne zemljine
radiacije do visokih nivoa radiacije koji su zabrinjavajući od 10mSv.
Sve je vrlo jednostavno, ako čovek zna. Ako ne zna, pametniji je kada ćuti.
Evo grafikona za ZP 1400:
Potpis
Blago onome ko rano poludi, ceo zivot mu u veselju prodje
@branko tod

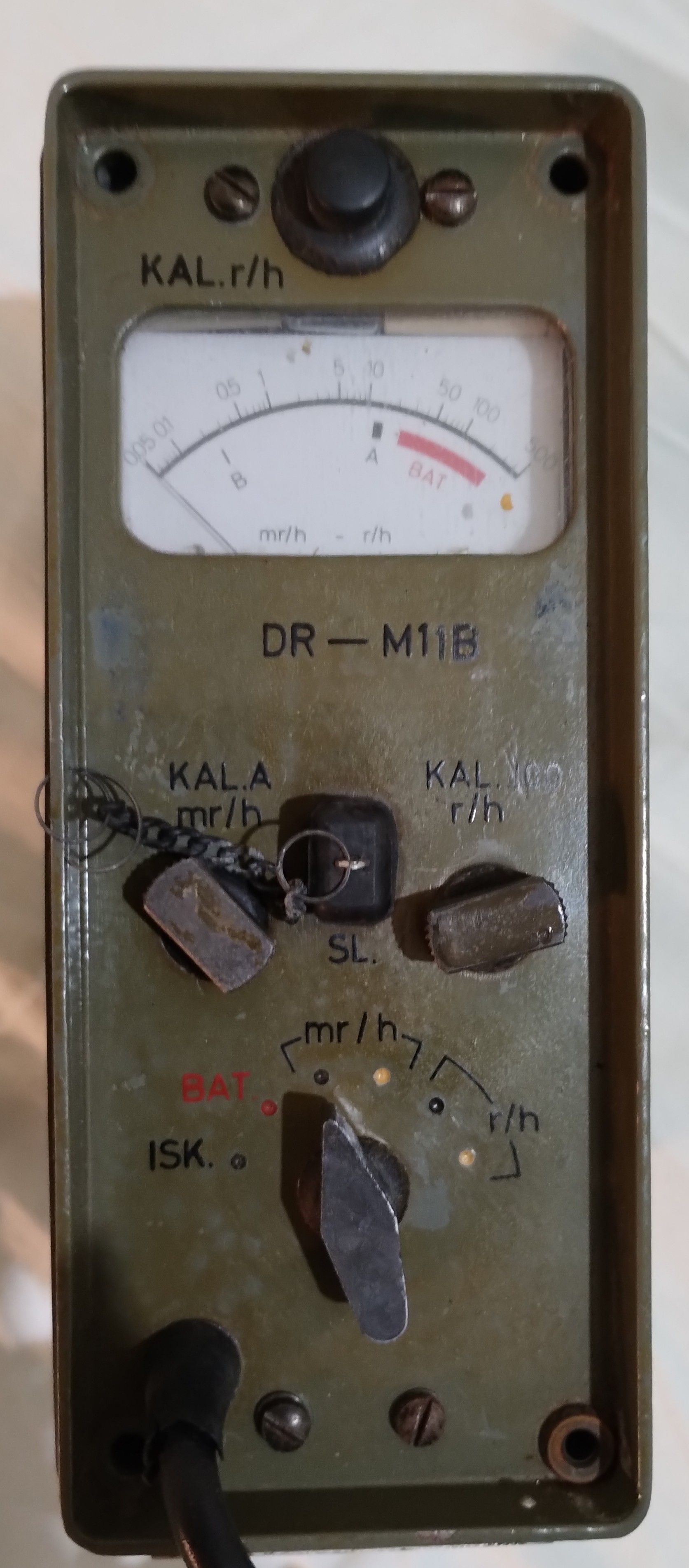

Proguglao sam po podrumu i nasao ova dva komada koja mi stoje bar petnaestak godina u furdi:
DR-M11B i DRT-M2.
Ako su ti potrebni, mogu da ti ih posaljem pa vidi da li ima sta da se iskoristi, nijedan nema interni izvor kalibracije, ovde na otpadu ih prodaju i bez eksternih.
Proguglao sam po podrumu i nasao ova dva komada koja mi stoje bar petnaestak godina u furdi:
DR-M11B i DRT-M2.
Ako su ti potrebni, mogu da ti ih posaljem pa vidi da li ima sta da se iskoristi, nijedan nema interni izvor kalibracije, ovde na otpadu ih prodaju i bez eksternih.
1Sviđa mi se :thumbsup: 1
Da, svi kalibratori su poskidani i poslati u Vinču na skladištenje. Sada
se strogo vodi računa da slučajno neki ne izađe iz magacina sa tim
kalibratorom. Bilo nekih zloupotreba i to osnovni razlog. Ja sam pre
nekoliko meseci nabavio jedan iz inostranstva, ali je baš slabašan, pa
može samo za visoko osetljive detektore. Zainterensovan sam za te
tvoje uređaje, šaljem ti na PP.
P.S. Kakav dobar izraz: Proguglao sam po podrumu.
se strogo vodi računa da slučajno neki ne izađe iz magacina sa tim
kalibratorom. Bilo nekih zloupotreba i to osnovni razlog. Ja sam pre
nekoliko meseci nabavio jedan iz inostranstva, ali je baš slabašan, pa
može samo za visoko osetljive detektore. Zainterensovan sam za te
tvoje uređaje, šaljem ti na PP.
P.S. Kakav dobar izraz: Proguglao sam po podrumu.
Potpis
Blago onome ko rano poludi, ceo zivot mu u veselju prodje
Citat:
JankoNIS:
ovde na otpadu ih prodaju i bez eksternih.
ovde na otpadu ih prodaju i bez eksternih.
Koja cena ako sećaš i ako ih još ima?
Potpis
1312
Svi koji me ne gotive mogu da mi se napasu čmarne flore!
Svi koji me ne gotive mogu da mi se napasu čmarne flore!
Zeone, ovi su kupljeni pre 15-ak godina a ja nisam bio na otpadu mnogo dugo. Ne znam ni da li jos prodaju te zalihe iz JNA i VJ.
Citat:
JankoNISNe znam ni da li jos prodaju te zalihe iz JNA i VJ.
Hvala, mada mene uređaj i ne interesuje već samo instrument komada 2!
Jurim već duže vreme dva ista instrumenta!
Potpis
1312
Svi koji me ne gotive mogu da mi se napasu čmarne flore!
Svi koji me ne gotive mogu da mi se napasu čmarne flore!
Citat:
branko tod:
P.S. Kakav dobar izraz: Proguglao sam po podrumu.
P.S. Kakav dobar izraz: Proguglao sam po podrumu.
Da, zaista dobar, iskoristiv izraz! Odoh proguglati malo po frižideru!
Citat:
DSL: Da, zaista dobar, iskoristiv izraz! Odoh proguglati malo po frižideru!
Ja odoh do komšinice, zvala da joj prevodim!
Potpis
1312
Svi koji me ne gotive mogu da mi se napasu čmarne flore!
Svi koji me ne gotive mogu da mi se napasu čmarne flore!
Janko, stiglo je, hvala puno.
