Riz pojačalo P4060 krči kanal

Ako si baš tačno izmerio onda tih 150mV uopšte nisu dobri tj. previše je to!

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

A da, što se mirne struje tiče nju meriš na krajevima emitorskih otpornika R539/540/541/542 0,47Ω.

U stvari samo na po jednom na svakom kanalu, zatim tu izmerenu vrednost po "Omovom zakonu" izračunaš

I= U/R...

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

To je ono što sam rekao ranije, napon se meri na tim otpornicima žičanim i treba da ima od 5-15 mV što odgovara mirnoj struji od 10-30mA. Trimer stavi na sredinu ili čak u kontra smeru kazaljke na satu pa polako šteluj.

Potpis

JVS

Ja ne bih išao preko 10mA..

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

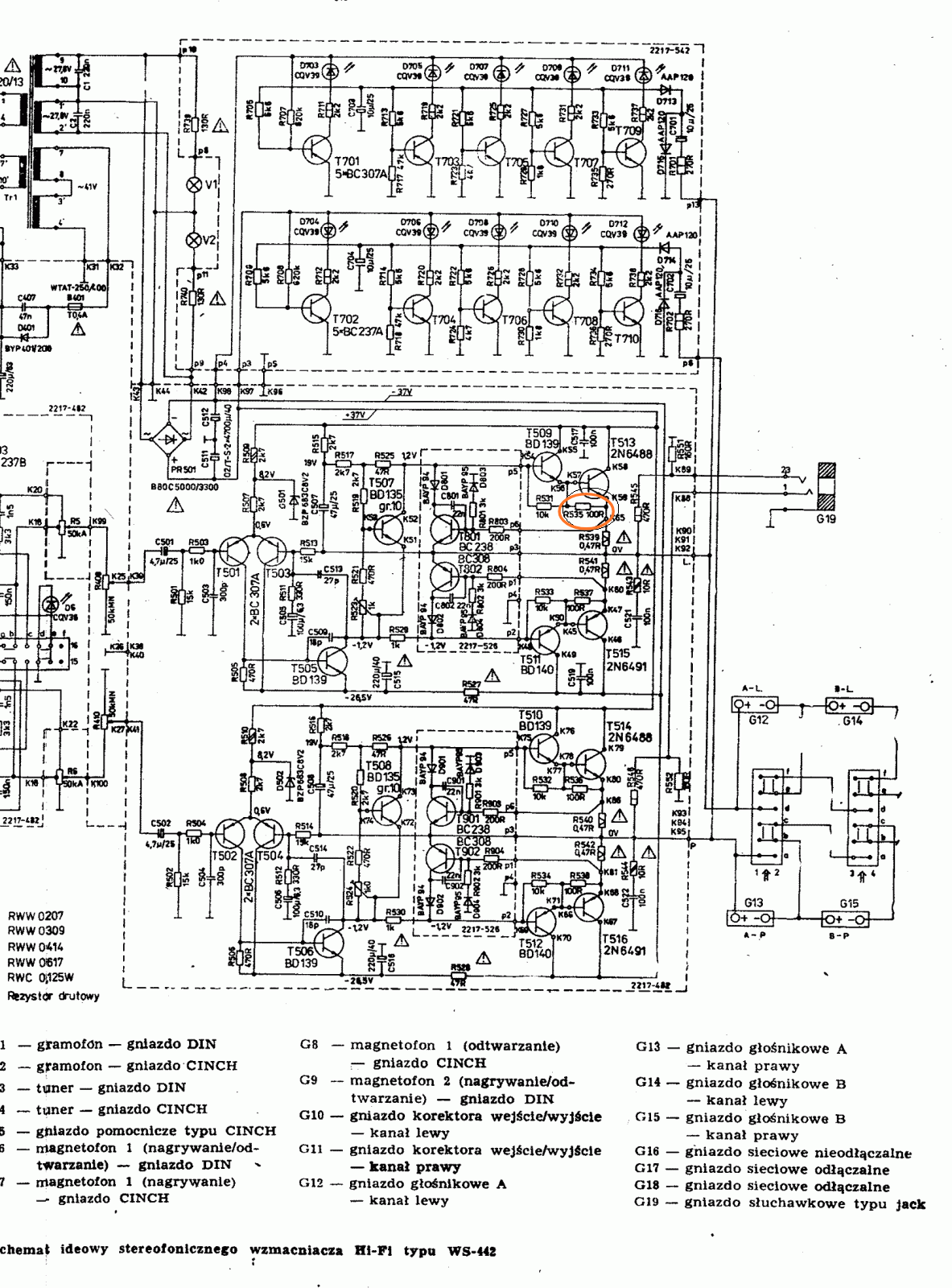

Rezultat merenja:
Na emiterima tranzistora u tački K60 izmereno 500mV, a u tački K65 izmereno 189mV. U sredini između otpornika R 539 i R549, gde na šemi stoji 0V, izmereno je 157mV. Trimer u krajnjoj levoj poziciji. Podešavanjem u desno, napon je rastao.

Au,loše! Kao da nije ispravan onaj BD139 u sredini hladnjaka se ponasa. A ni diff.par ne radi kako treba.

Potpis

JVS

Uh pa tomu dođe pola ampera......

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Ako je mereno na jednom onda je i 1 Amper. Nemoj da dugo stoji ukljuceno ovako,izgorece brzo izlazni tranzistori! Jer to nije A klasa.

Potpis

JVS

Čuj A klasa, to ni u B klasi ne radi kako treba a kamoli u AB klasi!

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Predvidjeno je da radi u AB klasi. Za A klasu treba manji napon i veliki hladnjaci,jaci kondenzatori,trafo itd. No da ne skrecemo sa teme. Proveri otpornike koji su vezani BE na izlaznim tranzistorima dal imaju po 100 Ohma. Najbolje dok ti vuce sve toliko struje iskljuci baze izlaznih tranzistora i popravljaj tako da ti ne bi izgoreli. Kada dobiješ na tim otpornicima od 100 Ohma napon ispod 0,54 V i offset da bude ispod 100mV pa i 0V onda tek ukljuci izlazne u priču. Odnosno zalemi im baze. Popravka se vrši bez ulaznog signala.

Potpis

JVS

Ma tu nešto drugo ne radi kako treba a beše da je jedan kanal ispravan?

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Eto da smo bliže i da nam nisu ukinuli vozove ja bih se ponudio da popravim ovog Riz-a kolegi Draženu. Bez nadoknade samo ako trebaju neki delovi. Uz sok od zove bi ga popravljali.

Potpis

JVS

Hvala Vam što želite da pomognete. Ako ne uspem, držim vas za reč. Do tada evo danas sam zamenio tranzistore BC307, stavio novi BD139. Nema promene i dalje ista situacija. Nisam menjao kao što je bio predlog otpornik od 100 oma. Da bi došao do njega sa strane štampane veze, treba da se sve rastavlja. Jedino da ga sa gornje strane presečem i zamenim, mada merenjem izgleda ok.

Da,to Riz pojačalo ima dole jednu lajsnu ispod ploce odnosno ima ih dve koje smetaju da se pridje lepo svoj elektronici.To im je malo glupo uradjeno,al hajde. Obećanja ispunjavam svaki put. Nemojte menjati ništa što merenjem jeste O.K Probajte i zaenu BD 139 ali na mestu drajvera. To je onaj izmedju onih diff.parova.

Potpis

JVS

Privremeno secni sa gornje strane i zalemi novi, ako da rezultate onda na kanal!

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

Zamenio otpornik. Prilikom merenja sam verovatno nepažnjom kratko spojio jedan od izlaznih tranzistora BD912. Zadimio je. Nakon gašenja i ponovnog paljenja, namotani otpornici na levom kanalu su se usijali. Brzo sam ugasio pojačalo. Proverio sam instrumentom, oba izlazna tranzistora su probila. Ostali tranzistori levog kanala na hladnjaku su ispravni. Zamenio sam BD 912 i BD911. Ostavio odlemljene baze i ponovo izmerio napone na mernim tačkama. Naponi su 0,02V. Zalemio baze, uključio pojačalo, nije prošlo tri sekunde, otpornik R535 od 100 oma koji sam zamenio u kolu, bukvalno je izgoreo.

U kom kolu je taj otpornik od 100Ω?

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

U kolu baza - emiter izlaznog tranzistora.

A BD139?

Potpis

1312

Svi koji me ne gotive mogu da mi se napasu čmarne flore!

BD139 odnosno T505 kod diferencijalnog para, ispravan.
