icon Popravka Blica, upomoć!23.03.2015. u 08:01 - pre 109 meseci
Zdravstvujte!

"Popravljao" sam jedan stari kompaktni blic jer mu nije dobro radio kontakt za manuelno testiranje (open flash test button). To mi ne bi smetalo da taj problem nije uticao na rad i kada je na aparatu. Otvorio sam i sredio, ali sam prilikom sklapanja (sa baterijama u blicu) nakon testiranja menjajući pogrešan raspored šrafova napravio kratak spoj. Zasvetlelo je i zamirisalo ;) Baterije su se potpuno ispraznile, a kad sam stavio druge samo su se grejale kao i svi delovi u unutrašnjosti blica. Malo sam očistio pločicu jer sam mislio da se negde kalaj pogrešno prespojio ali nije uspelo.

Da li postoji neko pravilo koji deo prvo nastrada kada se ovo dogodi i da li se može srediti zamenom? Ako je moguće i ako nema pravila, kako da testiram delove. Imam unimer Iskra MI 7045 ali sem dve osnovne stvari nisam radio sa njim. Na fotografijama sam obeležio mesta na koje je pala pločica za šrafove i napravila navedeni spoj. Prvi kontakt je minus na bateriji a drugi crvena žica koja vodi direktno do fleš lampice. Ako je potrebno napravićiu šemu pločice i povezati je sa fotografijama/pozicijom svakog dela (ima ih samo 20ak).

Hvala!




_._/._./_ _ _/_.
Prikačeni fajlovi

Odgovor na temu

DSL
Sweden

Član broj: 47290
Poruke: 1874
81.93.67.*



+162 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 08:34 - pre 109 meseci
Nedovoljno detalja i losi uglovi...koliko tranzistora ima na plocici. Onaj najblizi traficuljku izlemi i proveri. Odgovori na pitanje na koliko baterija radi blic?

Odgovor na temu

emiSAr
penzioner
Sarajevo, BiH

Član broj: 286119
Poruke: 3677
46.36.165.*



+356 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 08:46 - pre 109 meseci
@valerijan, skini hladnjak sa tog tranzistora, tu aluminijumsku "zastavicu" i postuj oznaku tranzistora.-

pOz

Nebom stupa, nebom lupa moja generacija., jedan po jedan, srest ćemo se svi...


Odgovor na temu

gilopile
Dragan Jovanovic

Član broj: 173855
Poruke: 11572



+2610 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 09:08 - pre 109 meseci
Ne vidim ja tu nigde tranzistor. Ako moze bolje slike iz svih uglova. Ti kao hladnjaci su kontaktori za baterije...Ako sam dobro skontao...

Izmakni blic, pa slikaj te komponente sa svih strana. Ako dobro vidim, bas tu gde ide crvena zica sa blica ima jedna dioda, ako je ona, premeri je, mozda je u kratkom spoju...Ako ima jos koji elektrolitski kond ( osim tog velikog ). pregledaj vizuelno, mozda je neki dobio veci napon sa tog velikog i ispustio dusu ( hemikaliju ) i mozda je to zasmrdilo, a dioda u kratkom spoju sada i zato se batt greje...

ALi opet, mora negde da ima neki trenzistor...
(c) 1982 sinclair research ltd

Odgovor na temu

valerijan
encre de chine
- ostinato +

Član broj: 248982
Poruke: 1498
...148.91.adsl.dyn.beotel.net.



+627 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 09:28 - pre 109 meseci
Hvala svima na brzim odgovorima :) Stižu fotografije i (Han) Solo odgovori:

DSL: fotografije su tu, blic "radi" na dve AA (baterije koje su bile u njemu tokom incidenta normalno rade nakon punjenja)

emiSAr: uspešno skinuo (bilo je povuci-potegni) stavio sam i fotografiju ako sam nešto izostavio, piše B324, ispod 88

gilopile: izgleda da nema iscurelih (nemaju dušu?). Ako nije teško, uputi me kako da ovom mojom ISKRom premerim ili link do neke teme.








p.s. Kao što sam rekao, mogu da detaljno fotografišem delove i "nacrtam" šemu (povežem sa fotografijama) ako je tako lakše za dijagnozu.


[Ovu poruku je menjao valerijan dana 23.03.2015. u 10:41 GMT+1]
_._/._./_ _ _/_.
Prikačeni fajlovi

Odgovor na temu

branko tod

Član broj: 325192
Poruke: 3923



+9455 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 09:30 - pre 109 meseci
bilo bi dobro da ga slikaš i sa druge strane. Možda je ono iza crvenog kabla tranzistor.
Blago onome ko rano poludi, ceo zivot mu u veselju prodje


Odgovor na temu

valerijan
encre de chine
- ostinato +

Član broj: 248982
Poruke: 1498
...148.91.adsl.dyn.beotel.net.



+627 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 09:34 - pre 109 meseci
^ branko tod ako si mislio na to, u prvoj poruci fotografija blic 3 je sa druge strane pločice. Hvala.
_._/._./_ _ _/_.

Odgovor na temu

gilopile
Dragan Jovanovic

Član broj: 173855
Poruke: 11572



+2610 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 09:41 - pre 109 meseci
Da, tranzistor je bas pored trafoa i one prigusnice B324 PNP germanijumski. Za pocetak ga skini i onda proveri. Proveri onda i diodu ( kod crvene zice ) Nesto od te dve komponente mora da je u kratkom spoju ako se greje baterija kad je prikljucis. Ipak proveri jos jedno elektrolite, pogledaj skoz ispod da nije neki iscureo. Ili ako imas, zameni ihh sve osim tog velikog.
(c) 1982 sinclair research ltd

Odgovor na temu

branko tod

Član broj: 325192
Poruke: 3923



+9455 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 09:50 - pre 109 meseci
Skini tranzistor i postavi baterije. Ako se ništa ne greje, a neće sigurno
onda ćrš biti siguran da je tranzistor.
Blago onome ko rano poludi, ceo zivot mu u veselju prodje


Odgovor na temu

valerijan
encre de chine
- ostinato +

Član broj: 248982
Poruke: 1498
...148.91.adsl.dyn.beotel.net.



+627 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 09:54 - pre 109 meseci
gilopile ne znam da premerim komponente, ali proveriću kako se to radi ;) Ako ne uspem, dobra je i ideja da odnesem sve ovako ogoljeno i kupim delove. U svakom slučaju neće škoditi (sem novčaniku). Radio sam to par puta za matične ploče i dobro je prolazilo.

branko tod u redu, uskoro skidam deo koji je gilopile locirao i testiram
_._/._./_ _ _/_.

Odgovor na temu

emiSAr
penzioner
Sarajevo, BiH

Član broj: 286119
Poruke: 3677
46.36.165.*



+356 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 09:55 - pre 109 meseci
Kratkim spojem je ispraznio visokonaponski elektrolit kroz tranzistor. Takvo nesto se moze naci samo u starim blicevima, pogotovo sto je tranzistor
germanijumski, 1A i saturacije svega 0,1V. Na prvim fotografijama nije bilo vidljivo, pa sam se n adao necemu drugome.-
Slican tranzistor ali suprotnog polariteta (NPN) moze se naci u jednokratnim fotoaparatima koji imaju ugradjen blic. Dobar elektronicar bi uspio
to prepraviti, ali ovako na daljinu-tesko.-

pOz

Nebom stupa, nebom lupa moja generacija., jedan po jedan, srest ćemo se svi...


Odgovor na temu

gilopile
Dragan Jovanovic

Član broj: 173855
Poruke: 11572



+2610 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 09:57 - pre 109 meseci
Sto kaze Branko, na brzaka mozes da ga skines i postavis baterije ili premeris otpor gde idu baterije, pa ako je i dalje u kratkom spoju, onda verovatno i dioda probila.

Izmedju emitera/baze i kolektor/baze ne sme da ti provodi u oba smera...Ako provodi, probio je
(c) 1982 sinclair research ltd

Odgovor na temu

valerijan
encre de chine
- ostinato +

Član broj: 248982
Poruke: 1498
...148.91.adsl.dyn.beotel.net.



+627 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 09:59 - pre 109 meseci
@emiSAr da li možeš da mi obeležiš deo koji treba da pronađem. Dosta "antike" mi povremeno prođe kroz ruke (a i ostane) :)

@gilopile ok

[Ovu poruku je menjao valerijan dana 23.03.2015. u 13:46 GMT+1]
_._/._./_ _ _/_.

Odgovor na temu

branko tod

Član broj: 325192
Poruke: 3923



+9455 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 10:00 - pre 109 meseci
Ti su tranzistori baš nežni, ali su dobri zbog niskih padova napona.
Valerijan, gde živiš?
Blago onome ko rano poludi, ceo zivot mu u veselju prodje


Odgovor na temu

valerijan
encre de chine
- ostinato +

Član broj: 248982
Poruke: 1498
...148.91.adsl.dyn.beotel.net.



+627 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 10:02 - pre 109 meseci
^ U Bg
_._/._./_ _ _/_.

Odgovor na temu

gilopile
Dragan Jovanovic

Član broj: 173855
Poruke: 11572



+2610 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 10:03 - pre 109 meseci
Trazis sa ove slike tranzistor sa oznakom b324 ili kao zamena Nte158. Moze ti to naci svaki RTV serviser u svom servisu...

https://static.elitesecurity.org/uploads/3/5/3558954/blic%204.jpg

http://www.weisd.com/test/Gene...ts_WEISD_view.php?editid1=B324

E da, kad budes testirao/ punio blic, pazi da ne dotaknes vodove, pogotovo tog velikog kondenzatora, jer bas, ali bas dobro znaju da zdrmaju.
(c) 1982 sinclair research ltd

Odgovor na temu

valerijan
encre de chine
- ostinato +

Član broj: 248982
Poruke: 1498
...148.91.adsl.dyn.beotel.net.



+627 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 12:45 - pre 109 meseci
Skinuo sam b324, baterije se ne greju. Ništa se ne greje.
_._/._./_ _ _/_.

Odgovor na temu

DSL
Sweden

Član broj: 47290
Poruke: 1874
*.teol.net.



+162 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 13:01 - pre 109 meseci
Ja bih proverio i tu diodu...ipak je u tom kondu bilo nekih 350-400V, a to zna da proputuje kojekude...

Odgovor na temu

valerijan
encre de chine
- ostinato +

Član broj: 248982
Poruke: 1498
...148.91.adsl.dyn.beotel.net.



+627 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 13:20 - pre 109 meseci
Zameniću sve što pronađem.
_._/._./_ _ _/_.

Odgovor na temu

emiSAr
penzioner
Sarajevo, BiH

Član broj: 286119
Poruke: 3677
46.36.165.*



+356 Profil

icon Re: Popravka Blica, upomoć!23.03.2015. u 13:24 - pre 109 meseci
Dioda je u sekundaru, ispravlja visoki napon, klase UF5408.- Kad je tranzistor dobio samar reda 300 V postoji mogucnost stradanja iste.

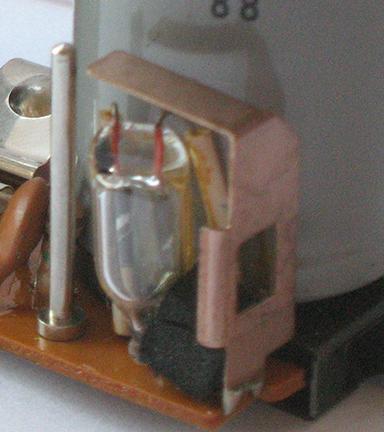

Po savjetu @DSL provjeriti. Taj tranzistor potraziti po foto servisima.-Obavezno zamijeniti oba mala elektrolita.-U macro modu sa strane uslikaj ovaj detalj:
moguc jos jedan tranzistor-sta pise na ovom tamnom.crnom djelu?
pOz

Nebom stupa, nebom lupa moja generacija., jedan po jedan, srest ćemo se svi...
