icon Jednostavan DIY IR volume control13.11.2013. u 21:04 - pre 94 meseci
Pozdrav svima dobronamernima,

TV program gledam tako sto sam spojio DVD/HDD sa monitorom preko HDMI/DVI kabla.
Zvucnici su obicni mali PC aktivni zvucnici. E sad nastaje moj problem, DVD nema IR volume kontrolu.
Gledao sam mnoge seme i nasao sam ove dve koje mislim da mogu spojiti u jednu.
A ako neko ima jos nesto jednostavnije od ovoga neka prilozi a ja cu mu biti zahvalan.

Pozdrav
Prikačeni fajlovi

Odgovor na temu

shadow88
shadow88
serviser liftova (razvojni tehnicar
idejnih projekata) , tehnicar video
nadzora...
Vega liftovi
Novi Sad

Član broj: 217056
Poruke: 3030
*.dynamic.isp.telekom.rs.

Jabber: ljubicicrobert@yahoo.com


+63 Profil

icon Re: Jednostavan DIY IR volume control15.11.2013. u 10:30 - pre 94 meseci
svakako moze da se spoje u jednu samo ove kontakte releja povezi paralelno tasterima , ili ubaci opto kaplere umesto releja.

treba isprogramirati PIC sa prve sheme i videti da li radi impulsno tj da je rele aktivan samo dok drzis taster ili radi on/off , verovatno moze da se bira, ali ako je samo on/off onda ti ne radi posao.

svakako bi iz zvucnika morao iscupati njihovo pojacalo i staviti ovo sa druge sheme, takodje za sve ti treba napajanje od 5V

mislim da ima jednostavnijih objedinjenih resenja, pokusacu da iskopam nesto

Odgovor na temu

2sa1703
Radim na crno
SRBIJA
Novi Sad

Član broj: 315369
Poruke: 21
*.dynamic.sbb.rs.



Profil

icon Re: Jednostavan DIY IR volume control15.11.2013. u 17:54 - pre 94 meseci
Hvala ti na odgovoru shadow88.
U objasnjenju prve seme pise da program za PIC moze da radi obe varijante i on/off i da drzi dok se drzi komanda, mislim da to ne bi bio problem. Mogu li umesto releja staviti neke prekidacke tranzistore ili moze samo sa optokaplerima?
A ako ima nesto jednostavnije rado bh to i napravio.

Pozdrav.

Odgovor na temu

shadow88
shadow88
serviser liftova (razvojni tehnicar
idejnih projekata) , tehnicar video
nadzora...
Vega liftovi
Novi Sad

Član broj: 217056
Poruke: 3030
*.dynamic.isp.telekom.rs.

Jabber: ljubicicrobert@yahoo.com


+63 Profil

icon Re: Jednostavan DIY IR volume control15.11.2013. u 23:48 - pre 93 meseci
trebalo bi da moze i sa obicnim NPN i PNP bipolarnim tranzistorima da se odradi

Odgovor na temu

shadow88
shadow88
serviser liftova (razvojni tehnicar
idejnih projekata) , tehnicar video
nadzora...
Vega liftovi
Novi Sad

Član broj: 217056
Poruke: 3030
*.dynamic.isp.telekom.rs.

Jabber: ljubicicrobert@yahoo.com


+63 Profil

icon Re: Jednostavan DIY IR volume control16.11.2013. u 22:40 - pre 93 meseci
nesto dumam ovih dana pa mi palo na pamet , zar ne bi bilo jednostavnije zakaciti neko motorce mehanicki za osovinu potenciometra da vrti i regulise volume na ulazu tih aktivnih zvucnika a motorce da bude upravljano sa IC preko daljinca i ove prve sprave sa PIC ? sve moze da se spakuje u kutiju kao nezavisni uredjaj

Odgovor na temu

shpiki
Student
Novi Sad

Član broj: 50342
Poruke: 1649



+62 Profil

icon Re: Jednostavan DIY IR volume control17.11.2013. u 11:16 - pre 93 meseci
Zar vec ne postoji pot sa motorom? Kako si mislio da pricvrstis osovinu motora za osovinu pota?
There are only 10 types of people in the world:
those who understand binary, and those who don't.

Odgovor na temu

mikikg
System administrator
Srbija

Član broj: 3779
Poruke: 5000
*.dynamic.isp.telekom.rs.

Sajt: yu3ma.net


+494 Profil

icon Re: Jednostavan DIY IR volume control17.11.2013. u 13:03 - pre 93 meseci
Sto ne probati kombinaciju sa nekim Digi-pot?

http://www.microchip.com/param...arch/Chart.aspx?branchID=11026
http://ww1.microchip.com/downloads/en/DeviceDoc/22017a.pdf

Ovi sa "Up / Down Protocol" su vrlo prosti za implementaciju, moze direktno da se ukaci na onaj IR kontroler sa PIC-om.
Ovi ostali bi zahtevali malo prepravke PIC programa da se koristi I2C ili SPI protokol.
Takodje ima "Volatile" opcija, tj sa internom memorijom koja zapamti podesenu vrednost i kada nema struje.

Svi ti chipovi imaju da se nabave kod Comet-a (Microchip zastupnici).

[Ovu poruku je menjao mikikg dana 17.11.2013. u 14:47 GMT+1]
Site about Software Defined Radio – SDR
http://yu3ma.net/
https://github.com/yu3ma
On-line LM317 kalkulator

Odgovor na temu

shadow88
shadow88
serviser liftova (razvojni tehnicar
idejnih projekata) , tehnicar video
nadzora...
Vega liftovi
Novi Sad

Član broj: 217056
Poruke: 3030
*.dynamic.isp.telekom.rs.

Jabber: ljubicicrobert@yahoo.com


+63 Profil

icon Re: Jednostavan DIY IR volume control17.11.2013. u 15:03 - pre 93 meseci

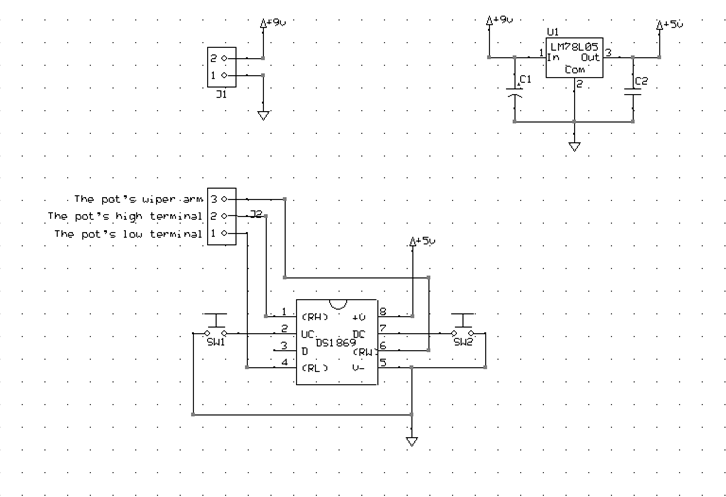

postoje potenciometri sa motorom ali je ovako jeftinije. moze se nabaviti motoric sa reduktorom 60/1 za neke RC modele pa direktno osovina reduktora na pot, moze i da se stavi neki RC servo motoric da okrece pot ali ova ideja sa digitalnim pot nije losa uopste , recimo DS1869 ne zahteva nikakve eksterne komponente, moze da se spoji lako i jednostavno sa ovom shemom sa PIC , a mogu se dodati i eksterni tasteri za regulaciju rucno, i sve mozes spakkovati u kutiju tih zvucnika umesto postojeceg pot, a umesto tastera mozes i staviti neki mali enkoder pa da mozes vrtenjem da regulises volume. evo i shema za taj DS :
Prikačeni fajlovi

Odgovor na temu

2sa1703
Radim na crno
SRBIJA
Novi Sad

Član broj: 315369
Poruke: 21
*.dynamic.sbb.rs.



Profil

icon Re: Jednostavan DIY IR volume control17.11.2013. u 21:58 - pre 93 meseci
shadow88, hvala na odovorima, ovo poslednje je veoma zanimljivo. Samo ne znam gde bi nabavio taj motoric.

Odgovor na temu

shpiki
Student
Novi Sad

Član broj: 50342
Poruke: 1649



+62 Profil

icon Re: Jednostavan DIY IR volume control18.11.2013. u 10:35 - pre 93 meseci
Ovo poslednje je bez motorica!
Ovo poslednje je digitalni pot.
Za potove sa motoricem trazi "alps motor pot" (ne znam da li su jos neki nabavljivi kod nas).
Alps s1412s je recimo jedan.
(ne znam koliko ce ti sve biti isplativo kad na eBlayu imas gotov IR volume control sa sve ALPS motopot za 13 anglosaksonskih novaca)

@shadow88
znam da se kaci osovina motora direkt na osovinu pot-a, ali mi nije jasno kako si to zamislio jer je cilj da se vrednost pot i dalje moze rucno menjati kad si (recimo) blizu linije ili nemas pojma gde ti je daljinski. Gde kacis motor? Sa prednje strane gde je osovina? Sa zadnje strane se nekako "kacis" za osovinu?

@mikikg
Ideja jeste ok ako mu nije bitno da vidi kako mu se pot okrece
Taj fazon je jedno vreme furao Genius (cini mi se) sa nekim svojim 5.1 (ili sl.)

Ako stavis digipot (imas primer koji je dao shadow88) onda pored IC dekodera moras da dodas i deo programa koji proverava u kom smeru se okrece enkoder i koji broji impulse (za VOL+ i VOL-).

U svakom slucaju zanjimljiv projekat, javljaj sta si uradio!

[Ovu poruku je menjao shpiki dana 18.11.2013. u 11:46 GMT+1]
There are only 10 types of people in the world:
those who understand binary, and those who don't.

Odgovor na temu

zoksy

Član broj: 262691
Poruke: 216
*.opera-mini.net.



+6 Profil

icon Re: Jednostavan DIY IR volume control18.11.2013. u 11:06 - pre 93 meseci
Pozdrav drugari, ranije sam bio zainteresovan za slican sistem ali iskljucivo u samogradnji . U temi " Audio preklopnik " ima slike kako sam ja izveo mehaniku. Iz starog video rekordera mozes da uzmes mehaniku. Pored glavnog potenciometra stavio sam pomocni koji nadgleda polozaj. Jedan komparator ,dva tranzistora i simetricno napajanje.Daljinsku komandu sam iskoristio od nekog starot televizora. Srecno igranje, pozdrav

Odgovor na temu

shadow88
shadow88
serviser liftova (razvojni tehnicar
idejnih projekata) , tehnicar video
nadzora...
Vega liftovi
Novi Sad

Član broj: 217056
Poruke: 3030
*.dynamic.isp.telekom.rs.

Jabber: ljubicicrobert@yahoo.com


+63 Profil

icon Re: Jednostavan DIY IR volume control18.11.2013. u 22:28 - pre 93 meseci
da genius je imao taj fazon sa okretanjem tocka pri IC komandi, ali je i pamtio polozaj pri iskljucivanju zvucnika pa se vracao na isti pri ukljucivanju.

postoje potenciometri koji su busni pa se u njih natakne rucica a sa zadje strane se na istu rucicu moze nataknuti bilo sta, isto tako neki viseobrtni helio pot se moze okretati motoricem pa sve da zategnes malu gumu za mehanizme kaseta oko osovine motora i pot jer se vrlo lako okrece, takodje na osovine motora i pot-a moze se nabaciti po neki plasticni zupcanik pa se tako spregnuti, mehanicke mogucnosti su ogranicene samo mastom.

ja sam motorice dobio u kompenzaciji, ali mogu se nabaviti kojekuda, mislim na ove redukovanje bez potenciometra, a ovaj digitalni bi bolje radio jer mozes ga regulisati samo tasterima plus preko IC

sto se tice dodavanja enkodera na skalameriju ima ih mehanickih koji imaju zajednicki izvod i izlaz za impulse levo i desno, znaci pri okretanju levo prespaja zajednicki i jedan kontakt a u kontru zajednicki i drugi kontakt, to ce raditi ko tasteri a mocnije izgleda.

Odgovor na temu

shpiki
Student
Novi Sad

Član broj: 50342
Poruke: 1649



+62 Profil

icon Re: Jednostavan DIY IR volume control18.11.2013. u 23:36 - pre 93 meseci
To sa enkoderom + digipot bi izgledalo odlicno, ali cekamo postavljaca teme da se javi da vidimo jel hoce da vidi kako mu se pot okrece ili bas i ne mora

There are only 10 types of people in the world:
those who understand binary, and those who don't.

Odgovor na temu

shadow88
shadow88
serviser liftova (razvojni tehnicar
idejnih projekata) , tehnicar video
nadzora...
Vega liftovi
Novi Sad

Član broj: 217056
Poruke: 3030
*.color.rs.

Jabber: ljubicicrobert@yahoo.com


+63 Profil

icon Re: Jednostavan DIY IR volume control19.11.2013. u 05:53 - pre 93 meseci
pa sa enkoderom je lakse kuplungovati motorce jer moze do besvesti da se vrti levo ili desno za razliku od potenciometra koji zahteva i granicne prekidace, a za enkoder ne treba cak ni redukcija na motoricu za vrtenje enkodera, tako da se sve svodi na upravljanje motoricem preko IC-a i na ovaj digipot.

Odgovor na temu

2sa1703
Radim na crno
SRBIJA
Novi Sad

Član broj: 315369
Poruke: 21
*.dynamic.sbb.rs.



Profil

icon Re: Jednostavan DIY IR volume control19.11.2013. u 17:37 - pre 93 meseci
Hvala Vam na odgovorima. Nije mi bitno da gledam pot. kako se vrti, bitna mi je funkcija.
Ideja da iskoristim dalinsku komandu od starog TV mi se svidja, posto imam jedan mali CRT 37cm koji mi skuplja prasinu a imam i njegov daljinac.
Interesuje me samo da li ce raditi ploca TV sa IR audio funkcijom ako mu skinem VN trafo, koji bi mi samo smetao?

Pozdrav.
