Kakav je ovo TFT i da li je upotrebljiv za projektor ?

[es] :: Elektronika :: Kakav je ovo TFT i da li je upotrebljiv za projektor ?

Strane: 1 2

[ Pregleda: 11160 | Odgovora: 25 ] > FB > Twit

Postavi temu Odgovori

Autor

Pretraga teme: Traži
Markiranje Štampanje RSS

peca26000

Član broj: 195056
Poruke: 3216



+62 Profil

icon Kakav je ovo TFT i da li je upotrebljiv za projektor ?27.09.2009. u 05:32 - pre 144 meseci
Nastao je problem zato sto sam skinuo prednju foliju . Gledao sam kako napraviti projektor , neki su cak ovu foliju smirglali do stakla , sad je nastao problem jer na toj foliji nema lepka !
Naravno ne mogu da je vratim i jedina je ideja da uzmem tanko staklo i ispred LCD da tako ucvrstim .
Nista mi nije jasno zasto su ljudi skidali ovu foliju i sta je ustvari pretvaralo sliku sa TFT na platno od projektora , predpostavljam da je to socivo imalo ovu plastiku sto pretvara u sliku ? Razumem da su je skidali zbog vise svetla ali gde je slika ?
Da li ima neko jasnije objasnjenje , kako se uopste dobije slika ? fotoaparatom realno uslikana desavanja .
Hvala





[Ovu poruku je menjao peca26000 dana 27.09.2009. u 06:46 GMT+1]
Prikačeni fajlovi

Odgovor na temu

vlajkosdb
vlajko ivkovic
Orbitelektronik
novi sad

Član broj: 128796
Poruke: 57
77.46.207.*



+1 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?27.09.2009. u 07:21 - pre 144 meseci
Evo pogledaj ovo,http://www.audiovisualizers.com/madlab/lcd_proj.htm

Odgovor na temu

shadow88
shadow88
serviser liftova (razvojni tehnicar
idejnih projekata) , tehnicar video
nadzora...
Vega liftovi
Novi Sad

Član broj: 217056
Poruke: 3030
*.dynamic.sbb.rs.

Jabber: ljubicicrobert@yahoo.com


+63 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?27.09.2009. u 12:12 - pre 144 meseci
ok, tvoj monitor je ocigledno LCD i ta folija ti je neophodna da bude na monitoru da bi se uopste videla slika na monitoru i ne znam sto si je uopste skidao. ukratko ta folija prelama svetlo koje dolazi sa svakog piksela monitora a u zavisnosti kako je tecni kristal u pikselu polarisan, emituje se odredjena boja pa dobijas sliku.

da bi napravio projektor, ukratko ti treba : monitor, metal halogena sijalica 250W , fresnelovo socivo koje mozes uzeti sa nekog grafoskopa a i ima ih jeftinih izradjenih od PVC-a (bitno ti je samo da je socivo priblizno iste velicine kao i monitor ,nikako manje), treba ti jedno manje obicno socivo koje mozes i da uzmes iz lupe neke jeftine kineske, treba ti jedna cev od plastike kroz koju mozes da provuces lupu tj mora biti isti "fi", i treba ti jedna kutija u koju ces sve to lepo da upakujes.

ako nabavis neki grafoskop onda ti treba samo grafoskop (u kom ces da zamenis sijalicu) i monitor i nista vise.

kad nabavis sve neophodno, javi se pa da nastavimo sa asembliranjem sprave :) inace izrada projektora nije komplikovana, izadje te jeftinije od bilo kog fabrickog projektora, imas kvalitetniju sliku, duze ti traje a jedino sto menjas je sijalica (metal-halogena) koja je daleko jeftinija od lampe projektora.

pozz.

Odgovor na temu

guja011
Bgd

Moderator
Član broj: 15025
Poruke: 8035
93.86.145.*



+122 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?27.09.2009. u 13:55 - pre 144 meseci
peco, u onoj mega temi je pominjan antirefleksioni sloj a ne polarizator folija. da si sve pročitao, ne bi postavljao ovu temu.
znači, ne žuri već prostudiraj sve.

Odgovor na temu

peca26000

Član broj: 195056
Poruke: 3216



+62 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?27.09.2009. u 17:31 - pre 144 meseci
Gujo pogodio si tacno , citao ja ali mi Engleski pravi tu frku , jedan pogresan korak i ovo se desilo , znao sam to od ranije sa drugih igracaka da skinem i okrenem ovu foliju u digitalnom instrumentu , vidljivije su bele brojke ...
Trebalo je ipak da pokrenem ovu temu ranije , hteo sam da te kontaktiram da se tema otkljuca ali kasno .
Jedina dobra i korisna stvar ako sad uradim ovaj projektor , ova folija moze stajati i kod sociva i tako se nece grejati .
Druga stvar sto ovaj plejer ima video in , netreba kompjuter , zakacim sta hocu , ovaj plejer bas i nije jeftin , negde oko 14000din.
Kad sam ugledao svetlost belu bez slike uzeo sam foliju i stavio na oci , tako se pojavila slika . Mozda sad na ovaj nacin ako stavim kod sociva ovu foliju dobijem jos svetliju sliku , vidim da se u onoj temi spominju takvi nedostaci .
Sad naci to frenselovo staklo i da li ga ima u prodaji i gde ?
Ucvrstiti taj ekran sa kutijom je promasena stvar , staklo TFT ekrana jako tanko i ako kutija bude od lima ram , to nece da valja . Ram bi valjalo da stoji na TFT sam ali na coskove izolovan federima u slucaju transporta ili krivljenja kutije da TFT bude izolovan , to je neka moja zamisao bas zato jer je tanko i lomljivo .
Ovakvo resenje ucvrcivanja ekrana niko nije obratio paznju , nije nesto komplikovano vek trajanja ce biti duzi .
Ovaj plejer je bas dobar za ovakve sprave jer nije veliki , velicina ekrana je 165mm X 90mm kakve ekrane su koristili drugi koji su ovo pravili ne znam ?
Bilo bi dobro da se ukljuce oni koji su ovo pravili , zanima me frenselovo staklo zbog cega mora da se stavlja , taj spektar infracrvenog nije mi jasno zasto smeta ?


Odgovor na temu

peca26000

Član broj: 195056
Poruke: 3216



+62 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?27.09.2009. u 20:07 - pre 144 meseci

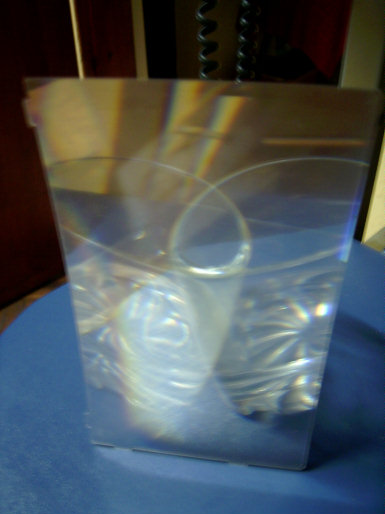

Evo jos jedna novost , ovu foliju koja je iza TFT ja vadim na svakom LCD ekranu , bolja je slika , nije naporna slika , obicno je slika dobra u pravcu a bez ove folije je slika prirodnija .
Evo to cudo .



Bez ove folije je manje naporna slika na TFT monitoru ili fotoaparatu sa LCD ekranom , zasto ovo stavljaju ?
Bez ove folije je veci ugao gledanja , dok sa ovom folijom iza pravi problem kao sto sam uslikao , gledano kroz nju to je horor efekat .

[Ovu poruku je menjao peca26000 dana 27.09.2009. u 21:19 GMT+1]
Prikačeni fajlovi

Odgovor na temu

barum
Bojan Radosavljevic

Član broj: 52522
Poruke: 418
93.87.247.*



+1 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?27.09.2009. u 21:21 - pre 144 meseci
Citat:
peca26000: ovu foliju koja je iza TFT ja vadim na svakom LCD ekranu

Podseti me na ono kroz šta je gledala Milja Vujanović na trećem kanalu šta ima u devetoj kući...

Odgovor na temu

peca26000

Član broj: 195056
Poruke: 3216



+62 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?27.09.2009. u 21:40 - pre 144 meseci
Pa ne znam sta je to u horoskopu tema je nesto drugo , valjda ova vrsta TFT monitora nema neke veze sa Milja Vujanović , ako si vec hteo da se nasalis , onda bolje da ispises do kraja .

Ovo na srecu nisam morao da radim jer nemam ovu foliju .

Ovo nije lose resenje ali to moze i bolje , hladjenje lose reseno .

Frenselovo staklo nije uopste veliko , kao sto nekolicina tvrdi da treba , ima vise ovakvih modela gde je manje i ovde je hladjenje prilicno lose .
http://www.elitesecurity.org/t97656-0-napravi-sam-video-projektor
Prilicno lose objasnjen proces da se ovo napravi , neki linkovi ne rade zbog starosti teme a razumljivost je tek na engleskom gde meni samo odmaze !
Licno ja nisam trenutno raspolozen za salu , dok ne prodje neka jasnija situacija , zamolio bih clanove da se suzdrze od komentara koji meni ne pomazu .
Videcemo sta ce od ovoga da ispadne ? Sinoc sam celu ovu temu procitao i sad sam skroz nezadovoljan , znaci tema iz pocetka ...
Srodna tema http://www.elitesecurity.org/p223907 ima jos nekoliko .

[Ovu poruku je menjao peca26000 dana 27.09.2009. u 23:19 GMT+1]
Prikačeni fajlovi

Odgovor na temu

barum
Bojan Radosavljevic

Član broj: 52522
Poruke: 418
93.87.247.*



+1 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?27.09.2009. u 23:19 - pre 144 meseci
Citat:
peca26000: valjda ova vrsta TFT monitora nema neke veze sa Milja Vujanović

Izvinjavam se,
ta folija je Fresnel-ovo sočivo. Milja ju je koristila umesto lupe, uglavnom fazona radi.
http://en.wikipedia.org/wiki/Fresnel_lens

Kada se stavi između izvora svetla i maske (film, LCD, ...) onda služi da poveća iskorišćenost osvetljenja i naziva se kondezator. Više pažnje treba obratiti na projektorsko sočivo.

Princip rada ovog projektora


Najvažniji deo priče je da projektorsko sočivo projektuje detalje sa maske po formuli fokusa

na sledeći način

"Objekat" levo je maska (LCD piksel) a "real image" desno je projekcija na zidu.
Sve što se stavlja pre maske (svetla, ogledala i kondezatori) služi samo da se poveća osvetljenost.
Sve što se stavlja iza maske služi da se izbegne razlivanje boja i gubitak oštrine prema obodima projektovane slike.





Odgovor na temu

peca26000

Član broj: 195056
Poruke: 3216



+62 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?27.09.2009. u 23:42 - pre 144 meseci
Znaci nije sala :) al ok sad sam razumeo zasto se stavlja , moje oko vidi izgleda drugacije , kad je nema onda mi bolja slika , cak sam je vadio iz fotoaparata koji ima mali LCD .
Ok da ne davim sa tim , zanima me zasto ima 2 komada ispred i iza Fresnel ili Frensel , cemu sluze ispred , zar to nece umanijti projekciju prema socivu i na konacni ishod .
Uredu sto je iza LCD prema sijalici to je vec jasno , da li to pojacava svetlost , ali ispred LCD gubi na ostrini javlja se kovergencija u bojama , rastrkani piksel u vise boja , zato ga izbacujem koji je samo iza , ovo sto je ispred totalno nema efekta jer nema ni slike ? . Slika govori vise od reci to je https://static.elitesecurity.org/uploads/2/3/2398914/PIC_0002.JPG Na desnu stranu slike koju si postavio ovde sigurno nece proci slika ni svetlo !
Zanima me vase misljenje .
Pozz







To ocemu smo pokusali teorijom ? tesko da ce da upali osim folije ako nema ventilator :) a slika je katastrofalna kao sto se vidi na ovaj primer ...
Nije me mrzelo ni to da probam jer planiram samo ovom folijom iza da je ubacim , tj. ispred sijalice .

[Ovu poruku je menjao peca26000 dana 28.09.2009. u 01:12 GMT+1]
Prikačeni fajlovi

Odgovor na temu

guja011
Bgd

Moderator
Član broj: 15025
Poruke: 8035
93.86.145.*



+122 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?28.09.2009. u 00:29 - pre 144 meseci
peco, ona tema je otišla u oftopik ili ubeđivanje ili komercijalu pa je zakatančena.
treba je srediti kao funkcionalno uputstvo a takva kakva je neupotrebljiva je, jer da je konkretnija ne bi ti prevideo nekoliko detalja.

Odgovor na temu

peca26000

Član broj: 195056
Poruke: 3216



+62 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?28.09.2009. u 00:31 - pre 144 meseci
Pa predpostavljam da se to desilo sa temom , ovde cu ja pokusati svojim primerima da pokazem po nesto .
To je ipak veliki posao srediti tu temu jer je poprilicno velika .

Odgovor na temu

barum
Bojan Radosavljevic

Član broj: 52522
Poruke: 418
91.148.66.*



+1 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?28.09.2009. u 12:00 - pre 144 meseci
Citat:
peca26000: zanima me zasto ima 2 komada

da formiraju kraći fokus

Citat:
Fresnel ili Frensel

Fresnel.

Citat:
cemu sluze ispred

Prvi fresnel formira paralelne zrake koji najbolje pokupe sliku sa LCD-a.
Fresnel nakon LCD stakla dodatno savija zrake prema projekcionom sočivu.

Citat:
zar to nece umanijti projekciju prema socivu i na konacni ishod

Vrlo malo. Veći problem je sa neravnomernom osvetljenošću slike kada zraci kroz LCD ne prolaze paralelni.
Potrebno je koristiti fresnel koji ima kružne prizme. Taj koji imaš ima paralelne prizme zbog hvatanja svetlosti sa dugačke CFL neonke koja stoji u obodu ekrana.


Odgovor na temu

peca26000

Član broj: 195056
Poruke: 3216



+62 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?28.09.2009. u 13:21 - pre 144 meseci
Da folija koja je stajala iza nikako nece pustiti normalnu sliku , na montaznim shemama ne postoji kruzni filter osim onog koji je na sijalici ! Nema 2 kruzna filtera .
I sad nadmece se pitanje sta su koristili ispred i iza LCD ekrana ? https://static.elitesecurity.org/uploads/2/3/2398994/IMG_1151.jpg

Odgovor na temu

peca26000

Član broj: 195056
Poruke: 3216



+62 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?01.10.2009. u 14:05 - pre 144 meseci
Pre neko vece sam probao da projektujem na zidu bez ove folije , naravno bela je svetlost isla iz LCD ekrana i nisam video sliku ni sa folijom , onda sam uzeo ogledalo i pojavila se slika , o cemu se ovde radi ???
E sad me juri jedan drug da mu skinem tu foliju sa ekrana , kaze ''napravi mi na naocare ovu foliju i niko ne moze da gleda sliku osim mene u stanu :) " Bas perverzna stvar , on vidi i niko drugi nevidi sta gleda .
Jos veci bi biser bio da osvetljavam dvoriste sa LCD ekranom i samo ko ima naocare sa folijom moze da vidi sliku , probao sam naocare za sunce nekoliko vrsta i nema slike , slika je moguca samo sa folijom iz LCD-a pa na naocare i to specijalne . Svetli dvoriste i niko nevidi sliku osim mene hehehe .

Odgovor na temu

shadow88
shadow88
serviser liftova (razvojni tehnicar
idejnih projekata) , tehnicar video
nadzora...
Vega liftovi
Novi Sad

Član broj: 217056
Poruke: 3030
*.dynamic.sbb.rs.

Jabber: ljubicicrobert@yahoo.com


+63 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?02.10.2009. u 14:46 - pre 144 meseci
hehehe pa od te folije mozes da napravis nekoliko pari naocara ;) samo je pitanje kakav ce to uticaj ima ti na ostrinu slike ? kako mislis da bez ogledala ne vidis sliku ? jesi li ubacio soci/vo/va ? bez njih ne mozes projektovati sliku na zidu.

gde mogu da kupim pomenuti plejer koji kosta 14000 din ? molim poruku sa podatkom na PP, hvala unapred.

Odgovor na temu

robert63

Član broj: 55855
Poruke: 3732
91.150.106.*



+101 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?02.10.2009. u 16:22 - pre 144 meseci
Ovih veceri primecuje se neko "šaranje po nebu" grada,,
Nesto cudno svetluca,nit se jasno vidi,,,,,a nije da nema nista !?

Kako je krenulo,,,

Vec vidim u pancevu "bioskop na otvorenom"
s' dimenzijama platna 50x6 meteri (ako nisi kupio kartu da budes "pod uglom"- ).

Jos samo da se kolporteri filmova usaglase i provajderi Suncokreta/Semenki sinhronizuju,,,

ma ima da bude "Živa vatra u sred grada" !

Samo da Pedjolino podesi "celofan",,,dal ispred ili iza da ga stavlja,

Pa kad krene projekcija,,,mocices da gledas iz dnevne,,,,kroz pendjer,,,

Pedjolino,,samo napred !



Odgovor na temu

peca26000

Član broj: 195056
Poruke: 3216



+62 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?03.10.2009. u 06:19 - pre 144 meseci
shadow88 uticaj za sliku , nema problema sa ostrinom , ugao nije bitan , jedino ako se rotira folija onda ima , sa negativa u pozitiv efekat . Sto se tice sociva mora socivo i ogledalo , mislim da kupovina nije problem sto se tice ovog plejera jer ga ima u slobodnoj prodaji , ako imas problem da ga nadjes pokusacu da nadjem adresu ali moras da me podsecas da ne zaboravim :) .


robert63 ha taj vas kraj je veoma cudan u centru grada kod mene nisam to video , kako je krenulo , cudice se oni koji gledaju samo belu svetlost , pa ce biti pitanja a sta vi gledate i to u mraku sa zatamnjenim naocarima .
Jos do toga nisam definitivno zavrsio , mnogo sam progresio sto sam skidao foliju i sto je saznao jedan moj drug i zato sad imam posla i kod njega , da skinem foliju koja nije bas laka za skidanje , veoma je riskantno zbog debljine LCD-a ! lepak MORA da se ocisti , bez da se osteti staklo ...
Ovaj stos mozete da probate sa obicnim LCD displejom za instrument ili digitalni sat , isti je efekat , samo mora sijalica iza LCD-a . Obrtanjem folije menjate pozadinu , da je mracna ili svetla .
Pozz

Odgovor na temu

darkorad

Član broj: 93036
Poruke: 11
93.86.235.*



Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?04.10.2009. u 22:32 - pre 144 meseci
Pozdrav,

E a kako si nabavio Fresnel, jel ima neki sajt koji prima Visa kartice i salje za Srbiju????


Odgovor na temu

peca26000

Član broj: 195056
Poruke: 3216



+62 Profil

icon Re: Kakav je ovo TFT i da li je upotrebljiv za projektor ?07.10.2009. u 17:48 - pre 143 meseci
Des vido da imam ja Fresnel di ima , nemam pojma i ja trazim , ali ne preko u inostrano trziste ...

Odgovor na temu
