prijemnik sa napajanjem preko antene sema

...slobodno otvorite temu o tome, ne ustručavajte se

Pozdravljam otvaranje nove teme u vezi sakupljanje energije ''hvatanje'' pa dok se ne razvije tema nebih da je ometam jer se trazi neko objasnjenje oko nekih pojmova ...

Da se vratimo na prijemnik , uraditi onaj kaskadni umnozivac napona i slicno kao za detektorski prijemnik povezati umesto slusalica , ja bih to da probam pa bih postavio shemu , samo imam jedan problem , to je da ovih dana kisa pada cesto , pa mi se takav pokusaj stalno izbegava jer posledice mogu biti opasne od napomenutog praznjenja .
Da li ima neko slicnu ideju za isprobavnje .
Pozz

Prvo zdravo i pozz svim forumasima, vidim da je ova tema stara vec 3-4 godine, ali hteo sam da pitam nesto. Ja sam povezao diodu na slusalice, kako sam nasao u semi na netu, ali samo diodu, ne i oscilatorno kolo, cuo sam samo nekakvo zujanje (kad zam prikljucio na uzemljenje iz uticnice), pa sam povezao slusalice na jedan mali transformatorcic 230V/6V, na izvode gde je za 6V povezao sam sluske, a na 230V vezao diodu i kad sam drugi izvod povezao na uzemjljenje isto je bilo (zujalo je u sluskama), ali jos malo jace je zujalo, a nije se cula nikakva radio stanica. Moja lokacija je Kovacica, juzno banatski okrug, vojvodina (na jedno 50km od panceva) e sad sto sam iscitao ovde da su neki hvatali radio beograd (jer je najaca stanica (signal) mozda sam ja mnogo daleko tj. nisam u dometu tog signala, ali ovde u kovacici imamo radio televiziju opstine kovacica (rtvok), ako vam je poznato, vazdusnom linijom nije valjda ni pola kilometra udaljena ova stanica, ali ne znam dali ova stanica emituje svoju emisiju i na am mudulaciji i ovim talasima sto se ovde spominju, ako ne jel se moze napraviti ovakav detektor da radi i na fm modulaciji, pa da vatam i fm stanice, i jos nesto ovu diodu sto sam ja ovde metnuo ne znam kakva je ali tu sto se ovde spominje to sigurno nije ta, jer sam je uzeo sto mi je ostala iz skolskog matrijala za osmi razred , pa mozda zato nije moglo da vata stanice. Onda sam dvozilni kabl ogulio iz gume sto drzi skupa te dve zice, i onda te dve zice spojio da bude sto duze kad sam spojio te dve zice dobio sam otprilike jedno 22-23 metra zice inace zica je dosta tanka (iz tog kabla sa tanjim zicama) i razvukao je po tavanu, ali da je sto vislje ja sam ih postavio na ona "drva sto drze krova" ali tamo po tim "drvima" idu kablovi za osvetljenje tavana i jos nesto ja sam tu zicu obmotao oko tih drva dva puta obmotao sam ih na cetiri drva a na dva od njih idu kablovi za osvetljenje, pa mozda mi zato zuji u slusalicama ( akose struja indukovala na tim mestima gde sam obmotao zicu) i jos nesto sam isprobao slusalice sam bez icega (dioda i drugoga) crnu zicu slusalice spojio na uzemljenje iz uticnice i opet se culo zujati, jos nemam unimer da izmerim dal nema struje izmedju uzemljenja i nule tj. dal nema struje u uzemljenju, al cu da ubrzo kupim. (Ovo sto sam sad spominjao za uzemljenje i zicu to sam spomenuo zato da mi kazete, jel ima to uticaja na prijem radio stanica na detektoru)@

I jos nesto, nov sam na forumu pa ne znam kako da ubacim fotke ovde u post pa ako moze neko da mi kaze kako se ubacuju slike, pa da ubacim fotke sto sam slikao kako sam sve to napravio.

Pravio ovakav radio bez baterija i fino je radilo jest da je samo jedna AM stanica bila. Antena 10m i uzemljenje suko uticnica ili cijev od vode.

Potpis

Imam multimetar i lemilicu ! 🇧🇦

Ja tu semu vec imam, ali ima mozda isto takav detektorski radio sa napajanjem preko antene, ali da je FM znaci od 88 MHz do 108 MHz ??

Neznam da li ima za Fm opseg detektorski radio.
Pravio sam za Fm sa jednim tranzistorom ali je sa baterijom.

Potpis

Imam multimetar i lemilicu ! 🇧🇦

@samuki jel imas tu semu, ako imas molim te posalji mi na mejl i napisi sta jos osim tranzistora treba od delova, evo i mog mejla: [email protected]

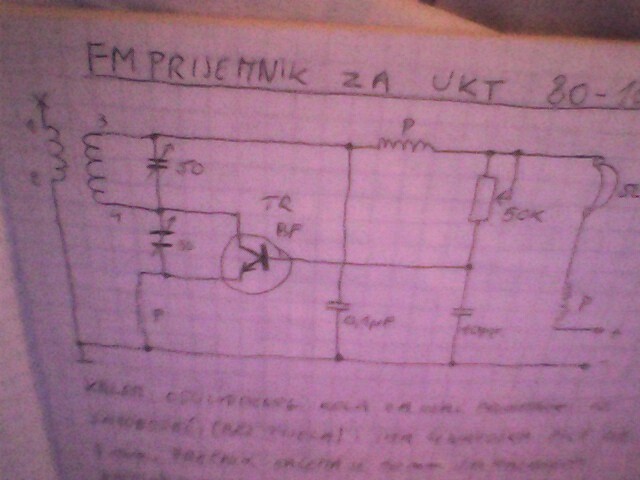

Kalem oscilatornog kola za ovaj prijemnik je samonoseci(bez tijela) i ima 4 navojka zice od 1mm. Precnik kalema je 10 mm sa razmakom navojka za debljinu zice . Antenski kalem 1-2 ima samo 2 dva navojka izolovane zice namotane izmedju navojaka oscilatornog kalema.
P prigusnica 50 navojaka lakom izolovane zice precnika 0.15-0.18 mmna tijelu otpornika 1/2w.
Trimeri obicni loncasti.
Antena komad zice od 1 metar.
Tranzistor bilo koji Npn sa oznakom BF.
Potenciometar od 50 k se regulise jacina prijema.

Potpis

Imam multimetar i lemilicu ! 🇧🇦

Momci, jel vi to gađate onako napamet ili pokušavate nešto i da razumete i naučite? Znate li uopšte princip rada detektorskog prijemnika?

Kako li vam uopšte pade na pamet FM u tom kontekstu?

Potpis

http://pedja.supurovic.net - http://wireless.uzice.net - Besplatni .RS domeni - Mikrotik uputstva - YT9TP - OpenStreetMap Srbija

A ti predraze, jel ti znas?? :P

@samuki nece da mi se otvori, ajde probaj da mi posaljes ovu istu semu (fm prijemnik sa jednim tranzistorom (sa baterijom) ) na mejl, evo i mejla: [email protected]

Dobro, ajde da se vratimo na temu, dakle ja sam probao napraviti detektorski prijemnik, ali samo sa diodom (ne i sa oscilatornim kolom), jer sto sam ovde procitao, taj prijemnik moze i samo sa diodom, al ce se mesati stanice, ili ce hvatati, samo onu koja ima najaci signal, pa ajde da probam da vidim sta "uhvatim", ali nisam nista "uhvatio", samo tiho brujanje u slusalicama (od mobilnog telefona), ali su nove pa ne znam dali su one visoko omske, pa sam ubacio i mali trafo 220V/6V i nista opet samo brujanje samo sad malo glasnije, ali ne znam dali je dioda ona germanijumska, uzeo sam je iz skolskog materijala za tehnocko za osmi razred, a knjizicu sto je isla sa tim materijalom nemogu da nadjem da vidim jel to ta, a jel se moze upotrebiti i neka druga dioda osim germanijumske??

Valjda se sad vidi?

Potpis

Imam multimetar i lemilicu ! 🇧🇦

Super se vidi, hvala.

Samo jedno pitanjce, kolike vrednosti su zavojnice (nepise nigde na semi)??

Aha pise, ali tamo, gde je antena, te dve zavojnice, tamo nepise

I koliko je to namotaja (za svaku navojnicu), kolikog precnika treba da bude telo za namotavanje??

Kalem oscilatornog kola za ovaj prijemnik je samonoseci(bez tijela) i ima 4 navojka zice od 1mm. Precnik kalema je 10 mm sa razmakom navojka za debljinu zice . Antenski kalem 1-2 ima samo 2 dva navojka izolovane zice namotane izmedju navojaka oscilatornog kalema.



P prigusnica 50 navojaka lakom izolovane zice precnika 0.15-0.18 mmna tijelu otpornika 1/2w.

Potpis

Imam multimetar i lemilicu ! 🇧🇦

Hvala.
