1OXB
Čačak

Član broj: 40356
Poruke: 2616

Sajt: bas.elitesecurity.org


+206 Profil

icon Re: Pojacalo jako velike snage10.12.2005. u 13:53 - pre 176 meseci
Bravo momci!!! Mnogo mi se svidja sto saradjujete. Samo napred... bicu tu za vas!

Odgovor na temu

bolebg
Jovan Jovanovic
BG

Član broj: 39822
Poruke: 246
212.200.3.*



Profil

icon Re: Pojacalo jako velike snage10.12.2005. u 14:08 - pre 176 meseci
Eeee, to bi bilo lepo, nisam ih jos kupio, i treba da se upare, ali ih nisam upario, ajde to da vidimo od ponedeljka sada pa do kraja nedelje da odemo do radio kluba da uradimo to...

Jel se to placa nesto, ne razumem, to je tvoj uredjaj, pa si mislio ako vec uparujes i ti da uparis i meni ili sta???

Evo ovako, sto se napona na transformatoru tice treba mi 2x64V za napajanje od 90V jer to kad prodje kroz kondenzatore i gdec bice 90V, a treba mi 2x52 posto plocici trebai napajanje od 40V i to je to...
Music will never be, loud enough for me...

Odgovor na temu

bolebg
Jovan Jovanovic
BG

Član broj: 39822
Poruke: 246
212.200.3.*



Profil

icon Re: Pojacalo jako velike snage10.12.2005. u 14:10 - pre 176 meseci
Hvala Boro!!!

E da, a sto se hladnjaka tice, sasvim slucajno sam naleteo na hladnjake potpuno iste kao sto mi je Bora poslao da treba da bude da bi bilo najprakticnije, pa cu tako i da uradim, pogledaj kako to izgleda...

[Ovu poruku je menjao bolebg dana 10.12.2005. u 15:16 GMT+1]
Music will never be, loud enough for me...
Prikačeni fajlovi

Odgovor na temu

viktor1986
Viktor Bradjan
Beograd, Palilula

Član broj: 69458
Poruke: 1361
213.244.208.*



+19 Profil

icon Re: Pojacalo jako velike snage10.12.2005. u 14:40 - pre 176 meseci
Ali Bole,sta ce ti jos i napon od 52V AC?!Stvarno ne razumem.Detaljno sam gledao raspored elemenata i stvarno mi nije jasno sta ce ti 52V AC!

Kolo za stabilizaciju napona to radi.Naime,sa +90V Dc ide na emitor MJE15031 i taj sklop daje na svom izlazu +40V DC!A takodje i za suprotnu stranu samo sa MJE15030.Mozda je mnogo da se skida tih 50V razlike pa ti je zato rekao mozda bora zaz taj napon od 52V AC?

Bole,aj dogovoricemo se za sledecu nedelju ili onu tamo drugu da odemo do kluba da uparimo tranzistore.Ja sam pricao sa vlasnikom radio kluba i on je rekao da nema nikakvih problema,dace nam potrebne kolicine i to je to.Mada,ne znam da li ce imati dovoljno tranzistora!Uparivanje ti se ne placa nista,moja dobra volja je to!Mislim da ce ici i drponja sa nama jer i njemu trebaju izlazni tranzistori ali IRFP250 za Legenda.
http://www.mc.rs/mc-web-televizija.1498.html

Na pomolu velika pljačka: Kvadrat zemljišta kao četiri kilograma krompira, tvrde građani Borče i Ovče povodom eksproprijacija za potrebe gradnje mosta Zemun-Borča

Odgovor na temu

bolebg
Jovan Jovanovic
BG

Član broj: 39822
Poruke: 246
212.200.3.*



Profil

icon Re: Pojacalo jako velike snage10.12.2005. u 14:54 - pre 176 meseci
OK, tako sam i ja mislio, jos malo dok nakupim pare...

Kada se 52V AC stavi na GREC, koliko volti DCa dobijam?
Music will never be, loud enough for me...

Odgovor na temu

bolebg
Jovan Jovanovic
BG

Član broj: 39822
Poruke: 246
212.200.3.*



Profil

icon Re: Pojacalo jako velike snage10.12.2005. u 15:07 - pre 176 meseci

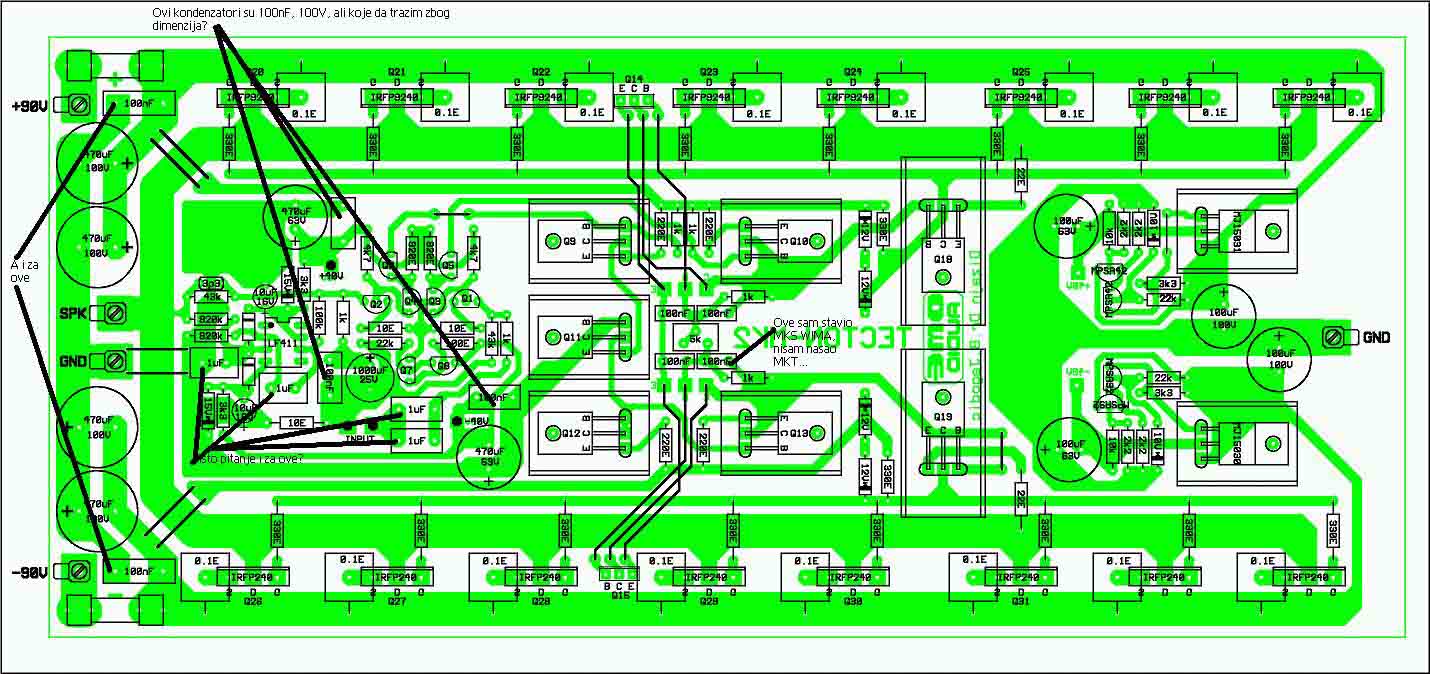

Pogledaj ovu sliku, zanima me nesto u vezi kondenzatora..
Music will never be, loud enough for me...
Prikačeni fajlovi

Odgovor na temu

1OXB
Čačak

Član broj: 40356
Poruke: 2616

Sajt: bas.elitesecurity.org


+206 Profil

icon Re: Pojacalo jako velike snage10.12.2005. u 15:34 - pre 176 meseci
Izvodi na 52V nisu za +/-40V vec je to izvod za glavni napon ako hoce da ide na 4 oma jer ce biti frka da radi u punoj snazi na 4 oma sa +/-90V!!! Za 8 oma koristi 64V a za 4 oma 52V izvode.

Odgovor na temu

viktor1986
Viktor Bradjan
Beograd, Palilula

Član broj: 69458
Poruke: 1361
213.244.208.*



+19 Profil

icon Re: Pojacalo jako velike snage10.12.2005. u 15:42 - pre 176 meseci
I meni je bilo tu nesto sumnivo kada je spomenuo 52V AC!Prvo sto sam pomislio je bilo to da je to napon koji je predvidjen da radi sa zvucnicima od 4oma.


http://www.mc.rs/mc-web-televizija.1498.html

Na pomolu velika pljačka: Kvadrat zemljišta kao četiri kilograma krompira, tvrde građani Borče i Ovče povodom eksproprijacija za potrebe gradnje mosta Zemun-Borča

Odgovor na temu

viktor1986
Viktor Bradjan
Beograd, Palilula

Član broj: 69458
Poruke: 1361
213.244.208.*



+19 Profil

icon Re: Pojacalo jako velike snage10.12.2005. u 15:53 - pre 176 meseci
Pa Bole 52V(AC)*1.41(grec + elektroliti)=73.32V DC

Ti stvarno nemas nikakvog iskustva...I ja sam bio takav na pocetku!

Sto se tice onog tvog pitanja u vezi kondenzatora...Moras mi reci koji je raster izmedju nozica?Jel 7.5mm ili je vise?Hm,ja sam kupio iz ITC-a 100nF 100V a raster im je bio 7.5mm.Neispravan mi je stampac tako da ne mogu da odstampam i pogledam.

Znaci reci mi sve rastere kod kondenzatora koje si obelezio i pomocicu ti.

http://www.mc.rs/mc-web-televizija.1498.html

Na pomolu velika pljačka: Kvadrat zemljišta kao četiri kilograma krompira, tvrde građani Borče i Ovče povodom eksproprijacija za potrebe gradnje mosta Zemun-Borča

Odgovor na temu

viktor1986
Viktor Bradjan
Beograd, Palilula

Član broj: 69458
Poruke: 1361
213.244.208.*



+19 Profil

icon Re: Pojacalo jako velike snage10.12.2005. u 23:27 - pre 176 meseci
Bole???Nesto nisam shvatio.Jel ti zelis samo da napravis pojacalo ili zelis i nesto da naucis a zatim da te to znanje vuce da napravis neko drugo pojacalo?

Cisto me zanima!

Inace,ako ti nije tesko nakaci par slika da vidimo sta si uradio do sada i kako to izgleda.
http://www.mc.rs/mc-web-televizija.1498.html

Na pomolu velika pljačka: Kvadrat zemljišta kao četiri kilograma krompira, tvrde građani Borče i Ovče povodom eksproprijacija za potrebe gradnje mosta Zemun-Borča

Odgovor na temu

bolebg
Jovan Jovanovic
BG

Član broj: 39822
Poruke: 246
212.200.4.*



Profil

icon Re: Pojacalo jako velike snage11.12.2005. u 13:51 - pre 175 meseci
Naravno da hocu i da naucim nesto, ja nemam nikakvog velikog iskustva, znam da pratim semu i da radim sve po njoj, ali cim nesto zapne, neka zamena, nesto odmah pitam, i to naucim za ubuduce... Sigurno je da cu praviti jos pojacala, i da ovo nece biti jedino... (imam 15 god)

E sad me zanima kako to 64V za 8 oma, ustvari to je OK 64 * 1.41 je 90.24

Ali sta ako ja hocu da kacim zvucnike na 4 oma, nije valjda da treba sad ja da stavljam neki prekidac da promenim napon na plocicu da bih mogao da zakacim 4 oma???

Evo i slike kako izgleda sada...


Kond od 100V 100nF imaju razmak 8 (7.5)mm
Kond od 100V 100mF imaju razmak 8 (7.5)mm
Kond od 100V 100mF VECI imaju razmak 10 (9.5)mm
Ovo nije tacno u mm, zato sto sam merio obicnim lenjirom, ali nadam se da ce ti nesto znaciti...


A sta da radim za ovaj napon od 40V?
Music will never be, loud enough for me...
Prikačeni fajlovi

Odgovor na temu

viktor1986
Viktor Bradjan
Beograd, Palilula

Član broj: 69458
Poruke: 1361
213.244.208.*



+19 Profil

icon Re: Pojacalo jako velike snage11.12.2005. u 15:05 - pre 175 meseci
15god.???Pa ti si srednjoskolac?Da ne ides mozda u ETS "Nikola Tesla"?!To pitam jer znam da tamo nista nisam naucio sto mi treba za struku.

Bravo,shvatio si.Ali pazi,ti ces dobiti tih 90V kada je trafo neopterecen.To znaci da tada nije prikljuceno pojacalo.U radu(kada je pojacalo prikljuceno) normalno je da taj napon od 90V malo "padne" na neku manju vrednost kao na primer 87V.

Ako prikljucis zvucnike od 4 oma a napajanje ti je +-90V nikako ne smes da odvrnes pojacalo do kraja,tj. ja ne bi smeo da pojacam vise od pola jer bi tada pojacalo moglo da "crkne".Pa,ne znam kako bi to bilo najpametnije da se odradi ali sigurno bi moglo valjda i sa nekim prekidacima!Pazi,morao bi da razmislim o tome.Nadam se da cu naci neko resenje.

U ITC-u u ruzveltovoj ulici imas kondenzatore 100nF 100V sa rasterom od 7.5mm.
Sto se tice rastera od 10mm,tu potrazi recimo na 200V.Mislim samo im kazes da ti treba blok kondenzator od 100nF sa rasterom od 10mm a da napon ne bude manji od 100V!

Za ovaj napon od 40V nemoj nista da radis!Ako bolje pogledas raspored elemenata videces to da sa +90V voda ide diektno na MJE15031.Jel vidis to(sa desne strane)?E pa taj sklop ti stvara napon od +40V.I onda zicom spajas na levu stranu pojacala.Mislim sve je obelezeno na plocici,sve se vidi jasno.Kako ti ne vidis to?

Savetujem ti da citas i citas Borine tutorijale jer vidim da ih nisi citao cim nisi uzeo metalfilm otpornike.Jel si uzimao kondenzatore(elektrolitske) na 105stepeni?
Citaj malo i za napajanje i tako.

Sad bi trebao i DRPONJA da pogleda ovaj topic i da i on napise neki stvar

http://www.mc.rs/mc-web-televizija.1498.html

Na pomolu velika pljačka: Kvadrat zemljišta kao četiri kilograma krompira, tvrde građani Borče i Ovče povodom eksproprijacija za potrebe gradnje mosta Zemun-Borča

Odgovor na temu

bolebg
Jovan Jovanovic
BG

Član broj: 39822
Poruke: 246
212.200.0.*



Profil

icon Re: Pojacalo jako velike snage11.12.2005. u 15:32 - pre 175 meseci
Aha, to se samo prespoji na desnu stranu, sad mi je jasno, OK....

Svi kondenzatori su mi na 105C, osim onih malih na desnoj strani 63V 100mF, da li ce to predstavljati problem? oni su 85C...

A da li postoji ova mogucnost da ne stavljam uopste ovaj napon od 64V nego da zakacim napajanje od 52V i da sa tim naponom radi i na 8oma, logicno je da ce biti slabije, ali ne znam koliko ce to biti slabije 90V:73V=100%:81% (ovo nije strasno, ipak je pojacalo veoma jako)

Sta mislite?
Music will never be, loud enough for me...

Odgovor na temu

viktor1986
Viktor Bradjan
Beograd, Palilula

Član broj: 69458
Poruke: 1361
213.244.208.*



+19 Profil

icon Re: Pojacalo jako velike snage12.12.2005. u 13:26 - pre 175 meseci
Nece da ti predstavlja problem!ALi,mogao si i njih da uzmes na 105 stepeni.

Naravno da mozes da koristis 2*52V AC!Znaci dobices +-73V DC posle elektrolita.Naravno da ce snaga na 8 oma biti manja ali koliko to stvarno ne znam.

Jel si pitao Boru koju snagu daje pri naponu od +-90V na 8 oma sa 6 ili 8 PARI izlaznih tranzistora?Po meni sa 6 pari tranzistora snaga bi trebala da bude oko 400W RMS 8 oma.Ali zar ti je stvarno toliko potrebno?!

Oces li da stavis neku zastitu(kratak spoj,previsoka temperatura....) na pojacalo?
http://www.mc.rs/mc-web-televizija.1498.html

Na pomolu velika pljačka: Kvadrat zemljišta kao četiri kilograma krompira, tvrde građani Borče i Ovče povodom eksproprijacija za potrebe gradnje mosta Zemun-Borča

Odgovor na temu

bolebg
Jovan Jovanovic
BG

Član broj: 39822
Poruke: 246
212.200.2.*



Profil

icon Re: Pojacalo jako velike snage12.12.2005. u 16:54 - pre 175 meseci
Treba mi stvarno sto veca snaga (taman ovaj sa 8 pari), stavljacu sigurno zastitu, vec sam nabavio seme za nesto...

Najpotrebnija mi je CLIP zastita za zvucnike koja gasi (smanjuje) pojacalo kad udje u nedozvoljeni klip, imate li semu za to?


BORO, jedno pitanje za tebe:

-Koju snagu pojacalo izbacuje na 8oma sa +-90V napajanjem (sa 8pari FETova i sa 6pari FETova)

A koju snagu ako sve ostane isto, ali napajanje da bude +-73V



Predpostavljam da ja mogu da stavim i 4 para tranzistora na moju plocicu koja je predvidjena za 8pari na izlaze i pojacalo ce da radi ali slabije...
Zanima me sta se radi sa onim rupicama za tranzistore koje bi ostale prazne i gde mogu da stavim ova 4tranzistora na jednoj strani (raspored, sa koje strane, jel moraju jedan do drugog)

Nisam nasao 1mF 100V i vise, sa rastorom od 7.5mm, ima li to u ITCu?
Music will never be, loud enough for me...

Odgovor na temu

viktor1986
Viktor Bradjan
Beograd, Palilula

Član broj: 69458
Poruke: 1361
213.244.208.*



+19 Profil

icon Re: Pojacalo jako velike snage12.12.2005. u 17:27 - pre 175 meseci
Nemam semu za "gasenje" pojacala koda udje u klipovanje!

1mF 100V?!Sigurno mislis na 1uF 100V!Pa,stvarno ne znam da li to imaju,ne znam napamet sta tacno imaju!Mozes da ih nazoves i pitas ih.

Bole,pa zar nisi rekao da ti treba sto veca snaga?Zasto onda oces da stavis samo 4 para tranzistora?!

Jos nesto,koliko sam primetio na slici,tranzistori koji trebaju da prate temperaturu izlaznih tranzistora ti se nalaze na gornjem delu ploce.Bole,koliko ja znam,oni trebaju da se montiraju na hladnjak kako bi pratili tu temperaturu a kod tebe prate temperaturu VAZDUHA!

[Ovu poruku je menjao viktor1986 dana 12.12.2005. u 18:31 GMT+1]
http://www.mc.rs/mc-web-televizija.1498.html

Na pomolu velika pljačka: Kvadrat zemljišta kao četiri kilograma krompira, tvrde građani Borče i Ovče povodom eksproprijacija za potrebe gradnje mosta Zemun-Borča

Odgovor na temu

bolebg
Jovan Jovanovic
BG

Član broj: 39822
Poruke: 246
212.200.2.*



Profil

icon Re: Pojacalo jako velike snage12.12.2005. u 21:18 - pre 175 meseci
Jel su to BD139 i BD140 ili neki drugi?
Music will never be, loud enough for me...

Odgovor na temu

1OXB
Čačak

Član broj: 40356
Poruke: 2616

Sajt: bas.elitesecurity.org


+206 Profil

icon Re: Pojacalo jako velike snage12.12.2005. u 22:17 - pre 175 meseci
Vrlo simpaticno i pozitivno! Dobro napredujete... necu da se mesam. Viktore, sve si opasniji!!! Sto bi rekao Slavko Stimac: "Svakoga dana u svakom pogledu sve vise napredujem"

Odgovor na temu

bolebg
Jovan Jovanovic
BG

Član broj: 39822
Poruke: 246
212.200.3.*



Profil

icon Re: Pojacalo jako velike snage12.12.2005. u 23:25 - pre 175 meseci
Boro pogleadaj pitanje koje smo postavili tebi...

Music will never be, loud enough for me...

Odgovor na temu

1OXB
Čačak

Član broj: 40356
Poruke: 2616

Sajt: bas.elitesecurity.org


+206 Profil

icon Re: Pojacalo jako velike snage13.12.2005. u 00:25 - pre 175 meseci
Samo vi kazite momci, evo ja odma' poslusno odgovaram!

Citat:
-Koju snagu pojacalo izbacuje na 8oma sa +-90V napajanjem (sa 8pari FETova i sa 6pari FETova)
A koju snagu ako sve ostane isto, ali napajanje da bude +-73V


U opstem slucaju snaga nije odredjena brojem tranzistora (ili FET-ova) vec naponom napajanja. FET-ovi i tranzistori ne "proizvode" snagu pa ne mozes ici sa logikom "vise tranzistora=veca snaga". Svakako, njih mora da bude dovoljan broj da bi podneli ukupnu disipaciju i recimo na +/-90V se moze na 8 oma dobiti oko 420W, i nece biti vise snage taman da dodas jos po 20 FET-ova sa svake strane. Na +/-73V ocekuj na 8 oma oko 270W a na 4 oma oko 530-540W i tada ti treba svih 8 parova jer tada racunaj sa oko 350W disipacije u toploti.

Citat:
Predpostavljam da ja mogu da stavim i 4 para tranzistora na moju plocicu koja je predvidjena za 8pari na izlaze i pojacalo ce da radi ali slabije...


Tacno!

Citat:
Zanima me sta se radi sa onim rupicama za tranzistore koje bi ostale prazne i gde mogu da stavim ova 4tranzistora na jednoj strani (raspored, sa koje strane, jel moraju jedan do drugog)


Svi N-kanal sa jedne strane a P-kanal sa druge (tako je i nacrtano na rasporedu). Ako stavljas samo 4 para onda stavljaj svaki drugi FET da se bolje rasporedi prenos toplote na hladnjake. Mesta neiskoriscenih FET-ova ostaju prazna- tu se nista ne lemi.

[Ovu poruku je menjao 1OXB dana 13.12.2005. u 01:26 GMT+1]

Odgovor na temu
