Bravo Roberte !
Odmah da se zahvalim tebi i kolegi @ELFI na ovoj shemi.
Imao sam SVE brojeve časopisa SAM (kao i veliku većinu časopisa Radio Amater) ali sam bez svega toga ostao 2014. godine u poplavi koja je opustošila Doboj.
Nikad se ne bi sjetio ove sheme.
Ispravljač sa druge teme sam završio i sve radi kako treba ali preklapanje trafoa sa više sekundara ne pije vodu jer se moraju preklapati i različite zener diode i još neki otpornici tako da sam ostao na jednom sekundaru (48VAC za 60VDC).
Bez obzira na to, ovu shemu moram ispraktikovati.
Pitanja:
-EI željezno jezgro (nisam uspio izguglati na koje se konkretno odnosi) - koje su dimenzije tj. koja je širina srednjeg stuba ?
-da li se L2 i L3 motaju na dva jezgra ?
-u kolu trijaka se nalazi i DIAC (KR206 takođe ne mogadoh da ga nađem na guglu) može li tu da se stavi DB3 ?
Baš si me obradovao sa ovom shemom,
Pozdrav, BP !

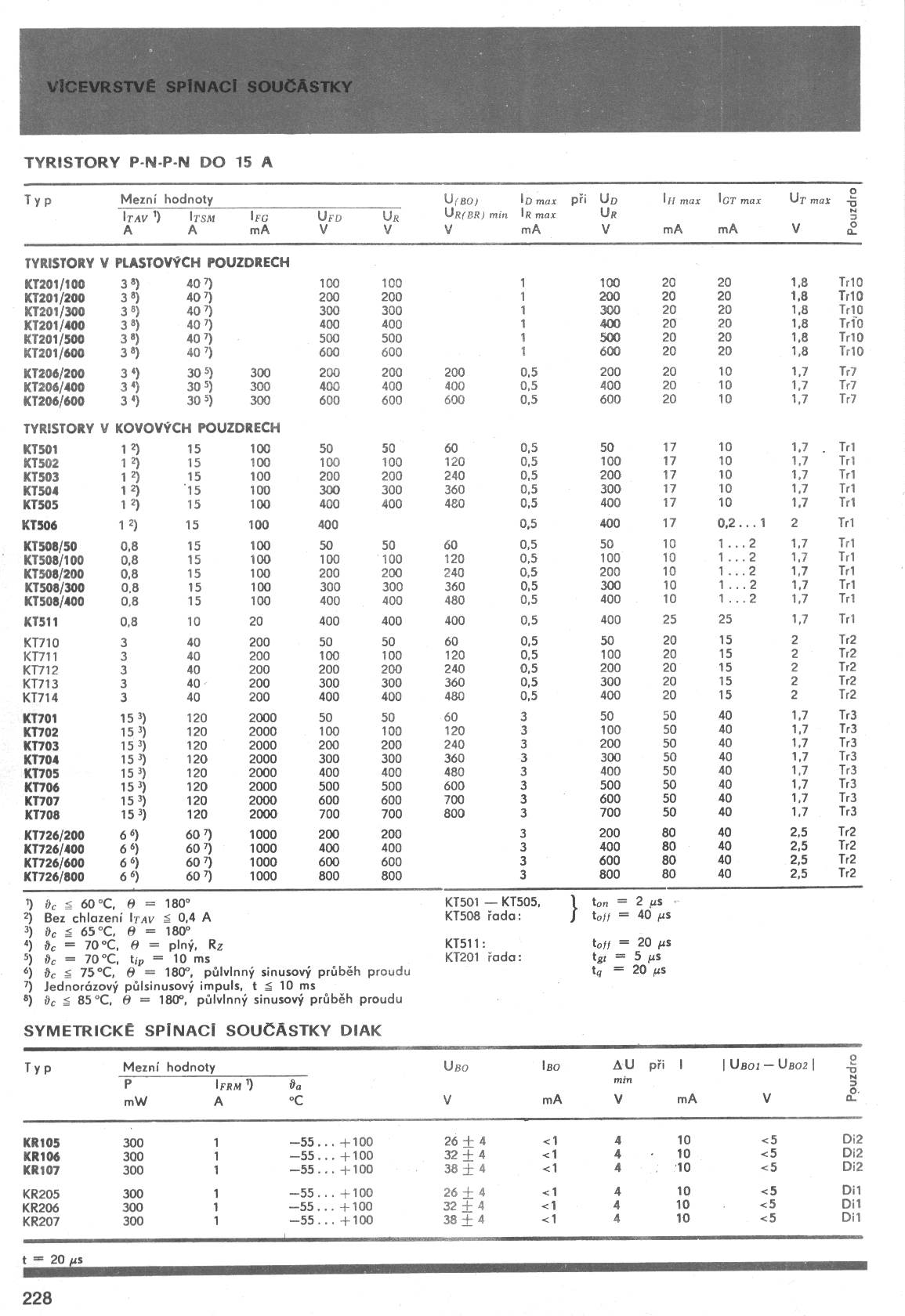

KR206 ima isti probojni napon od 32V i istu vršnu struju od 1A, po mojem mišljenju može se zamjenit s DB3, isto kaže i UI, iako joj baš i ne treba puno vjerovat...
Napajanje: 2 x 60Vdc 4 Amp Regulacija je u Primaru transformatora --- KT207/400
