icon Neko nešto o ovom uređaju, bilo šta ??26.07.2015. u 23:43 - pre 105 meseci

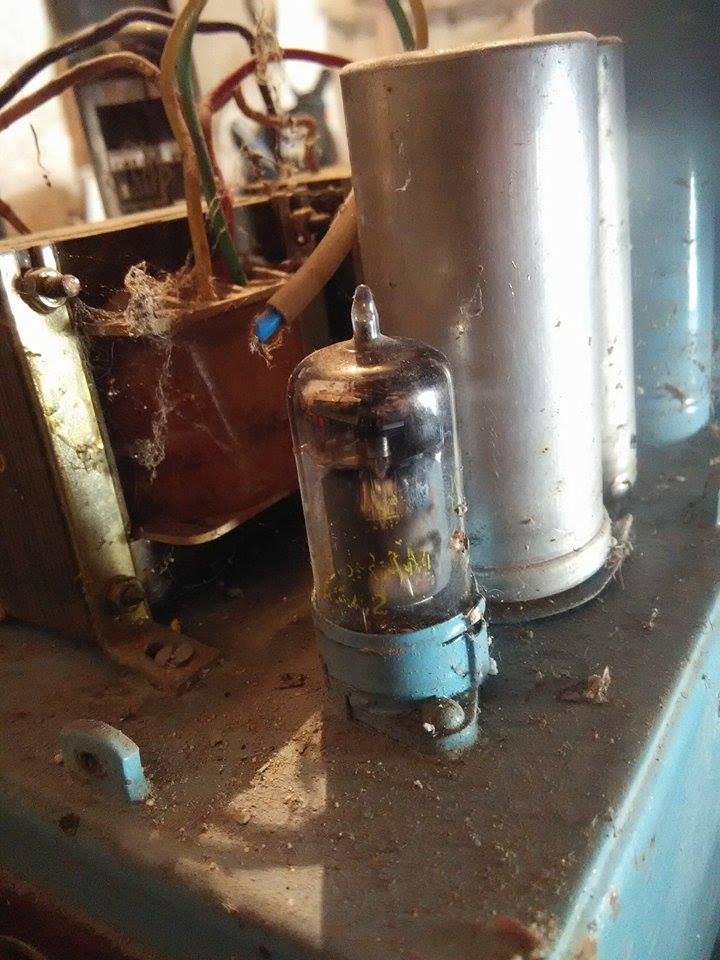

Potrebne su mi informacije jel neko nesto zna o ovom uredjaju ,karakteristike, shema, itd...

Znam da je pojacalo mikrofonsko i gramofonsko, prikljuci su takvi kakve nemam pa sam izveo mono banana izlaz probao preko telefona, muzika se cuje ali tiho nije tako jako dok svaka lampa radi potenciometri funkcionisu, jel tu neki problem postoji ne znam, pogledajte slike.
Prikačeni fajlovi

Odgovor na temu

gilopile
Dragan Jovanovic

Član broj: 173855
Poruke: 11572



+2610 Profil

icon Re: Neko nešto o ovom uređaju, bilo šta ??27.07.2015. u 00:10 - pre 105 meseci
Ko zna. Meni lici na neku kopiju orange gitarskog pojacala, najverovatnije rucni rad. Imao sam neko slicno i radilo je to odlicno dok nije zamenjeno sa Marshall-om 100W Glava + kutija sa 4 RCF-a :)

Zavisi od jacine ulaza kako je uopste koncipirano. Moze biti da su jednostavno te velike lampe oslabile i zamenom bi dobio na jacini. Imaju one ogranicen vek trajanja...

Koje su te velike lampe? Jel EL34?
(c) 1982 sinclair research ltd

Odgovor na temu

emiSAr
penzioner
Sarajevo, BiH

Član broj: 286119
Poruke: 3677
46.36.187.*



+356 Profil

icon Re: Neko nešto o ovom uređaju, bilo šta ??27.07.2015. u 09:13 - pre 105 meseci
Razglasno pojacalo, snaga zavisi od anodnog napona, kvaliteta kao AM prenos, znaci negdje 4,5 kHz gornje granicne prenesene
frekvencije, sluzilo za pogon onih zvucnika sto su nekada bili na banderama, zato pazi gdje kopcas zvucnik jer ima i tzv 100V
linijski izlaz. U vrijeme kad je nastalo 50-tih godina radioindustrija FNRJ bila na nivou manufakture, sve se radilo rucno, pa se ne razlikuje
fabricko od rucnoradjenog pojacala. Sluzilo za ozvucenje nekih manifestacija za prenos obavjestenja ucesnicima a u pauzama
pustana muzika sa gramofona.-
Obrtac faze za puspul izlaz sa te dvije "odrasle" cijevi je taj transformator koji se vidi s gornje strane sasije, najmanji od tri, desno je
mrezni trafo i ispravljacica, a iza izlaznih lampi je izlazni trafo na O jezgru.-
Semu nemam, ali poznavaocu cijevi nije ni potrebna.-

pOz

Nebom stupa, nebom lupa moja generacija., jedan po jedan, srest ćemo se svi...

Prikačeni fajlovi

Odgovor na temu

scarface444
skubi dubi
student
serviser
bosna

Član broj: 310318
Poruke: 72
109.175.98.*



+1 Profil

icon Re: Neko nešto o ovom uređaju, bilo šta ??29.07.2015. u 00:10 - pre 105 meseci
Ova dva lijevo manja identicna transformatora su ubacena dodatno vidi se da nisu tu bila, pokusao sam da vezem zvucnik prije njih ,opet je isto malo nizi ton.

Eh sad glavni izlaz ide na ovaj srednji veliki transformator, moze li bez njeg ,npr da bude pojacalo za normalne zvucnike ?

Odgovor na temu

emiSAr
penzioner
Sarajevo, BiH

Član broj: 286119
Poruke: 3677
46.36.187.*



+356 Profil

icon Re: Neko nešto o ovom uređaju, bilo šta ??29.07.2015. u 07:15 - pre 105 meseci
Cijevno pojacalo ne moze bez izlaznog transformatora, a na tom su one 4mm banane 100V izlazi i svaki zvucnik je imao svoj
dodatni trafo koji je spustao napon za pogon zvucnika. 100V linija je usvojena zbog gubitaka i potrebne tanje zice da se
zvuk prenese do zvucnika koji su bili udaljeni od pojacala.-

Nebom stupa, nebom lupa moja generacija., jedan po jedan, srest ćemo se svi...


Odgovor na temu

scarface444
skubi dubi
student
serviser
bosna

Član broj: 310318
Poruke: 72
109.175.97.*



+1 Profil

icon Re: Neko nešto o ovom uređaju, bilo šta ??29.07.2015. u 14:13 - pre 105 meseci
Sve mi je to uredu, pojacalo radi ,samo ne znam jel mu to maksimalna snaga ova trenutna, s tim da se pojacava tek kad potenciometar predje vise od polovine ka maximali.


Odgovor na temu

zeoN_Rider
Beograd 🇷🇸 Srbija

Član broj: 167413
Poruke: 13017
109.121.54.*

Jabber: zeoN_Rider


+459 Profil

icon Re: Neko nešto o ovom uređaju, bilo šta ??30.07.2015. u 09:04 - pre 105 meseci
Citat:
scarface444samo ne znam jel mu to maksimalna snaga ova trenutna


Izmeri anodni napon izlaznih lampi i negativni pred napon da bi videli o čemu se radi.
Ne mogu da verujem šta je slepaca
svuda oko nas!
