Ima li ko semu pojacivaca koji sadrzi OP AMP i mosfet trandze na izlazu-Boro help?

[es] :: Elektronika :: Audio-elektronika :: Ima li ko semu pojacivaca koji sadrzi OP AMP i mosfet trandze na izlazu-Boro help?

[ Pregleda: 6197 | Odgovora: 8 ] > FB > Twit

Postavi temu Odgovori

Autor

Pretraga teme: Traži
Markiranje Štampanje RSS

Pigoza
Igor Markovic
tv snimatelj/montazer
TV Telemark Cacak
Pozega

Član broj: 41017
Poruke: 1723
*.adsl.eunet.rs.



+7 Profil

icon Ima li ko semu pojacivaca koji sadrzi OP AMP i mosfet trandze na izlazu-Boro help?07.10.2009. u 10:54 - pre 142 meseci
Boro,Zeon, odavno zelim da nadjem semu ili uz vasu pomoc napravim pojacivac snage koji ce sadrzati za naponski pojacivac ili ti ulaz OP AMP umesto diskretne tehnike, reda LM833(hvaljeni OP AMP), eventulano NE5534 ili slicni, a da strujno pojacanje dobijem izlaznim parom mosfet, reda SK/SJ, imaju oni HI FI tranzistori,snage 30-ak W.

Ovde nije u pitanju snaga,znaci ne patim od jacine i buke,plivam u mirnije vode pa sema od 15-30W je sasvim dovoljna, a ja posle mogu mostom da predjem preko save ili bolje preko mosta na Moravi dodjem do Bora komsije,sta cu kad na Banovom brdu nema Mosta?

Salim se ali hocu da kazem da uvek u mostnom spoju mogu dobiti vecu snagu,koja za sada mi nije toliko potrebna.

Pomozite mi kako da realizujem prakticno tu semu.

Moja zamisao, je topla voda,koja vec postoji, ali ne sa ovim Op AMP, naravno da cu nacrtati i okaciti ovde.

Buduci da op AMP ima napon napajanja +/- 15V to bi bio napon napajanja i za mosfet, tako da bih dobio snagu reda 15-ak W, sto mi je sasvim prihvatljivo .

Znam da postoje seme kako moze da se podigne napon i snaga, ali meni je snaga nije toliko bitna vec kvalitetniji i lepsi zvuk,pa pomognite mi :
1. Kako signal sa LM833 da dovedem na Mosfet tranzistore,koji napon treba da dovedem da bih otvorio Gejt,
2. Koja vrednost kondenzatora treba da bude na izlazu LM833
3.Dali treba jos neki stepen driver za mosfet izlazni,da bi pojacao dovoljno signal sa LM833 do izlazni mosfet par

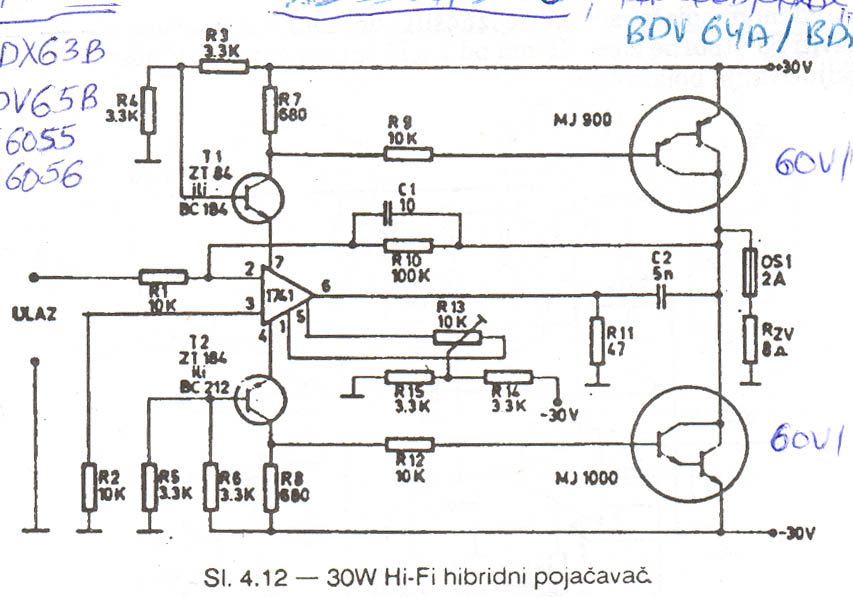

Moze li ova sema da mi posluzi kao vodilja, mada bih ja zeleo da signal uzimam sa LM833 pa na Gejtove, a ne da strujno pojacanje dobijam od napajanja preko otpornika,kao sto je ovde na semi.Help friends!?

Ili mozda ova druga?
Ili ova IC kolo je NE5534 a izlaz: Q8-9=MJ15003
Q10-11=MJ15004

[Ovu poruku je menjao Pigoza dana 07.10.2009. u 12:58 GMT+1]

[Ovu poruku je menjao Pigoza dana 07.10.2009. u 13:05 GMT+1]
Blago onome ko zna da ne zna, a hoce da zna.
Covek se uci dok je ziv, pa opet lud umre.
Prikačeni fajlovi

Odgovor na temu

viktor1986
Viktor Bradjan
Beograd, Palilula

Član broj: 69458
Poruke: 1361
93.87.162.*



+20 Profil

icon Re: Ima li ko semu pojacivaca koji sadrzi OP AMP i mosfet trandze na izlazu-Boro help?07.10.2009. u 12:02 - pre 142 meseci
Pigoza, imas na borinom sajtu pojacalo zvano Calor. IC OP-amp na ulazu a mosfetove u izlazu. U A klasi radi a napajanje je oko +/-30V ako se na varam a snaga oko 40W na 8oma. To bi bilo dobro da se napravi...Nisam slusam kako to zvuci ali sigurno je strahovito dobro. Jedini problem je sto se greje!




http://www.mc.rs/mc-web-televizija.1498.html

Na pomolu velika pljačka: Kvadrat zemljišta kao četiri kilograma krompira, tvrde građani Borče i Ovče povodom eksproprijacija za potrebe gradnje mosta Zemun-Borča

Odgovor na temu

Pigoza
Igor Markovic
tv snimatelj/montazer
TV Telemark Cacak
Pozega

Član broj: 41017
Poruke: 1723
*.adsl.eunet.rs.



+7 Profil

icon Re: Ima li ko semu pojacivaca koji sadrzi OP AMP i mosfet trandze na izlazu-Boro help?07.10.2009. u 12:07 - pre 142 meseci
A kad bi mogli da ga prepravimo da radi u AB klasi, i dali bi mogao neki kvalitetniji OP AMP, a da moze da se nabavi?
Blago onome ko zna da ne zna, a hoce da zna.
Covek se uci dok je ziv, pa opet lud umre.

Odgovor na temu

Sepa011

Član broj: 161918
Poruke: 1817
*.adsl.beotel.net.



+28 Profil

icon Re: Ima li ko semu pojacivaca koji sadrzi OP AMP i mosfet trandze na izlazu-Boro help?07.10.2009. u 12:19 - pre 142 meseci
LM833 i nije tesko dobavljiv, a uz to ne kosta 'ruku i nogu'

http://uk.farnell.com/jsp/sear...rch_001&Ntt=lm833&Ntx=

Odgovor na temu

viktor1986
Viktor Bradjan
Beograd, Palilula

Član broj: 69458
Poruke: 1361
93.87.162.*



+20 Profil

icon Re: Ima li ko semu pojacivaca koji sadrzi OP AMP i mosfet trandze na izlazu-Boro help?07.10.2009. u 12:26 - pre 142 meseci
Citat:
Pigoza: A kad bi mogli da ga prepravimo da radi u AB klasi, i dali bi mogao neki kvalitetniji OP AMP, a da moze da se nabavi?


E pa za tu prepravku ces morati Bori da se obratis, verovatno moze, samo da mu smanjis bias...

Ma moze i bolji OP-amp da se stavi, jednostruki tu treba da ide...Mozda OPA134, LT1115(mogu ti pokloniti, ti jedino placas postarinu)...

Ona treca sema koju si postovao je ustvari PA300 pojacalo!
http://www.mc.rs/mc-web-televizija.1498.html

Na pomolu velika pljačka: Kvadrat zemljišta kao četiri kilograma krompira, tvrde građani Borče i Ovče povodom eksproprijacija za potrebe gradnje mosta Zemun-Borča

Odgovor na temu

Pigoza
Igor Markovic
tv snimatelj/montazer
TV Telemark Cacak
Pozega

Član broj: 41017
Poruke: 1723
*.adsl.eunet.rs.



+7 Profil

icon Re: Ima li ko semu pojacivaca koji sadrzi OP AMP i mosfet trandze na izlazu-Boro help?07.10.2009. u 12:37 - pre 142 meseci
Tu trecu semu sam nasao na netu, a na semi Golda ne pise koji OP AMP ide, vazi za OP AMP ali mislim da ih ima u Silken,ITC i sl. Hvala !- Cucemo se.Pozz!
Blago onome ko zna da ne zna, a hoce da zna.
Covek se uci dok je ziv, pa opet lud umre.

Odgovor na temu

1OXB
Čačak

Član broj: 40356
Poruke: 2616

Sajt: bas.elitesecurity.org


+206 Profil

icon Re: Ima li ko semu pojacivaca koji sadrzi OP AMP i mosfet trandze na izlazu-Boro help?07.10.2009. u 23:15 - pre 142 meseci
Kolo na semi 3 ti je NE5534, ali ako imas vremena i volje, pozabavi se semom 2 koja bi mogla da se modifikuje i dobije interesantan pojacavac.

Odgovor na temu

1OXB
Čačak

Član broj: 40356
Poruke: 2616

Sajt: bas.elitesecurity.org


+206 Profil

icon Re: Ima li ko semu pojacivaca koji sadrzi OP AMP i mosfet trandze na izlazu-Boro help?07.10.2009. u 23:45 - pre 142 meseci
Ajde probaj ovako... mislim da bi ovo trebalo da radi. Ostatak seme je isti kao na originalu. Moras nabaviti ove izlazne 2SK/2SJ jer ne moze ovde da se stavi IRF tip FET-ova.
Prikačeni fajlovi

Odgovor na temu

Pigoza
Igor Markovic
tv snimatelj/montazer
TV Telemark Cacak
Pozega

Član broj: 41017
Poruke: 1723
*.adsl.eunet.rs.



+7 Profil

icon Re: Ima li ko semu pojacivaca koji sadrzi OP AMP i mosfet trandze na izlazu-Boro help?08.10.2009. u 07:15 - pre 142 meseci
Hvala Boro,probacu, reci mi samo ,ovo je modifikacija one druge po redu seme(Sema pojacivaca 6W)?
Pocecu da skupljam delove i probam na proto board plocici, pa posle sklapam i pravim plocicu.thanks!

Evo prepravio sam semu, jel ovako treba da izgleda.......... ?

[Ovu poruku je menjao Pigoza dana 08.10.2009. u 14:34 GMT+1]
Blago onome ko zna da ne zna, a hoce da zna.
Covek se uci dok je ziv, pa opet lud umre.
Prikačeni fajlovi

Odgovor na temu
