icon Lite-ON PS-5551-1F Napajanje - problem08.01.2014. u 11:54 - pre 104 meseci
Zdravo, imam napajanje marke Lite-ON, model PS-5551-1F (http://www.memory4less.com/m4l_itemdetail.aspx?itemid=1445321253)

Kada ukljucim napajanje bez opterecenja ono radi bez problema, naponski nivo je optimalan (Tacno 12V, 5V, 3.3V) bez varijacija.
Kada ukljucim napajanje sa opterecenjem ono se upali (Cuje se relej kako klikne) i nakon par sekundi (1s - 2s) se ugasi (Cuje se relej kako klikne).

Iznutra napajanje izgleda kao novo (Sem naravno prasine koju sam ocistio) i ne oseca se nikakav smrad niti ima bilo kakvih vizuelno sumnjivih stvari u njemu.
Evo par slika:

https://www.dropbox.com/s/y9a6sshhrll38mc/SDC12499.JPG
https://www.dropbox.com/s/h1ar6wi8v9n6cqv/SDC12500.JPG
https://www.dropbox.com/s/1ihisq3sfgf058q/SDC12501.JPG
https://www.dropbox.com/s/ko9n4wbv50zmh8o/SDC12507.JPG

Par slika pre ciscenja prasine i prljavstine:

https://dl.dropboxusercontent....4462712/Retro/PSU/SDC12478.JPG
https://dl.dropboxusercontent....4462712/Retro/PSU/SDC12479.JPG
https://dl.dropboxusercontent....4462712/Retro/PSU/SDC12480.JPG
https://dl.dropboxusercontent....4462712/Retro/PSU/SDC12481.JPG
https://dl.dropboxusercontent....4462712/Retro/PSU/SDC12482.JPG
https://dl.dropboxusercontent....4462712/Retro/PSU/SDC12483.JPG

Ja sam cuo da navodno moze optokapler da oslabi i da ne dobija dovoljno jak signal. Takodje sam cuo da je moguce da su tranzistori snage crkli.
Ne razumem se dovolljno da sam dijagnoziram pa nisam nista rasklapao.

Ako neko moze da pomogne bilo kako bio bih veoma zahvalan :)

Odgovor na temu

Trick Fix
Behind a soldering iron

Član broj: 314532
Poruke: 1251
*.dynamic.isp.telekom.rs.



+1909 Profil

icon Re: Lite-ON PS-5551-1F Napajanje - problem08.01.2014. u 15:44 - pre 104 meseci
Za početak,

Dobro očistiti celu štampanu ploću a potom
prelemiti sve lemne tačke jer su u očigledno lošem stanju.

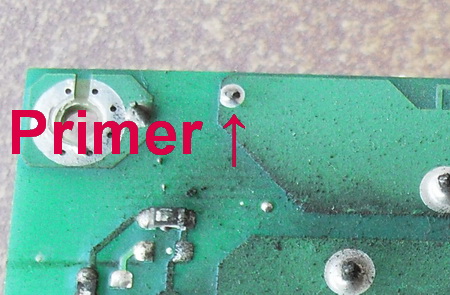

Evo primera sa ploće:
Prikačeni fajlovi

Odgovor na temu

stojkens
Nikola Stojkovic
Student
Visoka Tehnicka Skola
Novi Sad

Član broj: 320315
Poruke: 5
*.dynamic.kdsinter.net.



Profil

icon Re: Lite-ON PS-5551-1F Napajanje - problem08.01.2014. u 15:56 - pre 104 meseci
Ploca je cista skroz, to su slike pre ciscenja :)

A ha, kako da prepoznam hladan lem/losu lemnu tacku?

Odgovor na temu

Trick Fix
Behind a soldering iron

Član broj: 314532
Poruke: 1251
*.dynamic.isp.telekom.rs.



+1909 Profil

icon Re: Lite-ON PS-5551-1F Napajanje - problem08.01.2014. u 16:10 - pre 104 meseci
Može da se koristi i lupa.

Uglavnom izgleda ovako:


Prikačeni fajlovi

Odgovor na temu

gilopile
Dragan Jovanovic

Član broj: 173855
Poruke: 11190



+2545 Profil

icon Re: Lite-ON PS-5551-1F Napajanje - problem08.01.2014. u 16:13 - pre 104 meseci
Nebi bilo lose za pocetak promeniti sve ekose, proveriti sva lemna mesta... Za hladne lemove, lagano pomeras komponentu i gledas da li se mrda komponenta na lemnom mestu. Obicno su na tim komponentama koje se malo vise greju. Najsigurnije je dodati malo friskog lema pa ponovo pretopiti mesto.



Koliko vidim, ovde fali neka SMD komponenta, a mozda i gresim, jer nemam semu, a dupla je stampa...proveri to. Uvek moras biti pazljiv da ne okrnis koju komponentu prilikom rasturanja i sklapanja, jer su jako osetljive.



(c) 1982 sinclair research ltd

Odgovor na temu

stojkens
Nikola Stojkovic
Student
Visoka Tehnicka Skola
Novi Sad

Član broj: 320315
Poruke: 5
*.dynamic.kdsinter.net.



Profil

icon Re: Lite-ON PS-5551-1F Napajanje - problem25.01.2014. u 15:56 - pre 104 meseci
Prelemio sve spomenute i jos neke sumnjive kontakte. Napajanje nastavlja da radi kada se na njega prikljuci nekoliko diskova.
Testiracu ga temeljno na pentium 2 maticnoj veceras :)

Odgovor na temu

stojkens
Nikola Stojkovic
Student
Visoka Tehnicka Skola
Novi Sad

Član broj: 320315
Poruke: 5
*.dynamic.kdsinter.net.



Profil

icon Re: Lite-ON PS-5551-1F Napajanje - problem16.02.2014. u 09:45 - pre 103 meseci
Bio sam sprecen da uradim test do juce.
Kada sam povezao napajanje sa plocom opet se desava isto, napajanje se ukljuci, da napon ploci, a potom se ugasi.
