BlackForce ispravljač, promenjivi dc izvor 6V 5A

BlackForce pre desetak dana napisao da ima potrebu za ispravljačem
sa promenom napona i regulacijom struje koji bi davao od 0 do 6 volti
uz maksimalnu struju od 5A, koja bi mogla da se reguliše.
Evo jednostavne šeme koja bi trebala da zadovolji te zahteve:



BlackForce, pogledaj, i ako treba nešto da dopunim ili promenim.

Potpis

Blago onome ko rano poludi, ceo zivot mu u veselju prodje

Pozdrav

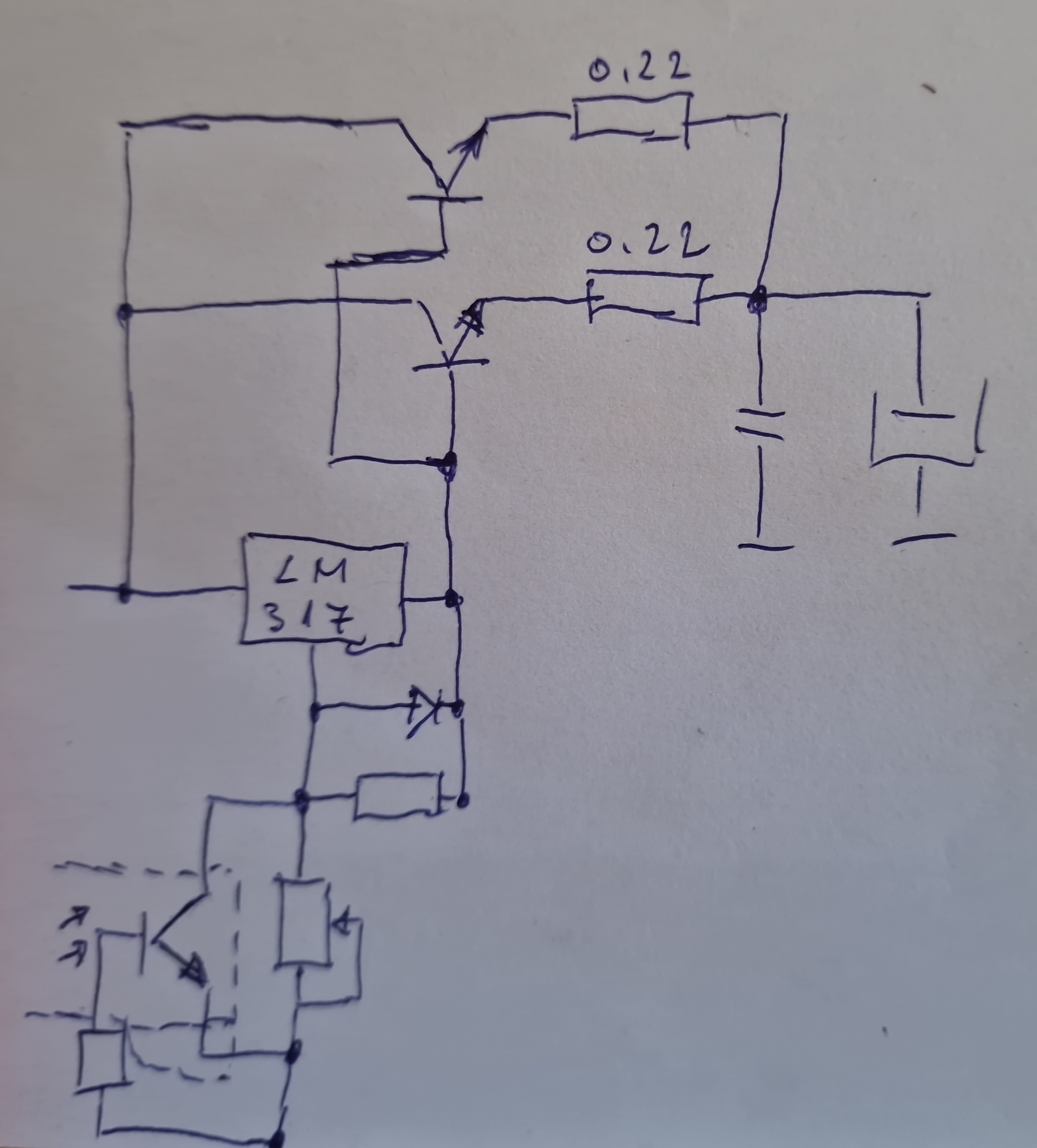

Ja bi umesto pnp koristio npn tranzistore,kao na skici.

Senzorski otpornik, koji aktivira bajpas tranzistore treba biti prije regulatora i treba biti u krugu PNP tranzistora, koji ce aktivirati NPN tranzistore, inace regulacija izlaznog napona nece raditi regularno, "disat" ce za tih 0,6 V, sto je citavih 10% izlaznog napona.
Znaci PNP aktivira NPN bajpas tranzistore. zato moze biti manje snage, a NPN snagasi.-

pOz
