[es] - chopersko napajanje dreambox 5620

cukovanny

Član broj: 44538
Poruke: 553
212.200.201.*

Profil

^{29.01.2008. u 19:33}

e ljudi skinuo sam ovo napajanje sa dm5620 , crklo je. inache je to poseban modul i iz njega ide jedan kabl sa 3-4 ralichita napona na mainbord. kad se nakachi na 220V, chuje se ritmichno kucanje , kao da je preopterecen i naponi (gledam ih na analogno instrumentu sa kazaljkom) variraju u -25% pa da punog. npr, 3,4V varira do 2,5V pa nazad do 3,4V i sve to tri puta u sekundi. feritno jezgro ok, optokapler ok, elektroliti ok, diode ok, e sad problem je shto nemogu da ispitam ove neke tranzistore (a postoji mogucnost da to nisu tranzistori) TL431AC. postoje 3 komada na polochi i nemam pojma u kakvoj su oni sprezi. molio bih da mi pomognete, a ako ne onda barem ako ima neko pinout gde treba koji napon da ide na mainboard dm-a pa da mu zakachim PC napajanje.

kazem liku: "zdravo kolega !"
on kaze: "shta i ti si vodoinstalater ?"
"ne !", kazem ja, "prevarant !"
e nesh kolega :)
cukovanny@gmail.com

^{29.01.2008. u 19:33}

JOJO847
System engineer
Zagreb

Član broj: 14162
Poruke: 6025
*.adsl.net.t-com.hr.

Jabber: jojo847@elitesecurity.org

Profil

Re: chopersko napajanje dreambox 5620

^{29.01.2008. u 20:09}

tl431ac datasheet: http://www.ortodoxism.ro/datasheets/philips/TL431I.pdf možda ti pomogne.

_{As you know - wild is the wind

So wild is all our life

No time to hate}

^{29.01.2008. u 20:09}

robert63
Robert Balaz
Instrumentalac-Ispitivac
Pancevo

Član broj: 55855
Poruke: 1625
*.static.panet.co.yu.

Profil

Re: chopersko napajanje dreambox 5620

^{29.01.2008. u 20:15}

To ritmicko kucanje moze da ukaze na periodicno ponavljanje " proboja " trafoa ili nekog elementa.
U nekim slucajevima pomaze da se ploca pogleda u potpunom mraku ne bi li se lociralo mesto proboja.
Naravno ako probija trafo iznutra,unutar namotaja,,to neces moci da vidis.

TL 431 je promenjivi naponski stabilizator i neces moci instrumentom da ga ispitujes ako ga odlemis.
On u sebi ima "brdo" elemenata.Najlaksa je zamena,nije skup a ima ga svugde.

Pozdrav

^{29.01.2008. u 20:15}

cukovanny

Član broj: 44538
Poruke: 553
212.200.201.*

Profil

Re: chopersko napajanje dreambox 5620

^{29.01.2008. u 23:10}

hvala na informacijama, medjutim treba puno posla da bi se ovaj TL proverio. radije cu ih zameniti sva tri.
inache, koje napone mora dobiti dremabox da bi radio? on ima PowerPC procesor na 233Mhz i hynix RAM memoriju, Philipsov flash i ostalu standardnu logiku. znachi otprilike kao rachunar. to bi onda bilo 3,3V / 5V / 12V. a na koliko radi tuner? izmerio sam ovde nekih 25V na choperu. za shta se koristi taj napon ?
poz

kazem liku: "zdravo kolega !"
on kaze: "shta i ti si vodoinstalater ?"
"ne !", kazem ja, "prevarant !"
e nesh kolega :)
cukovanny@gmail.com

^{29.01.2008. u 23:10}

JOJO847
System engineer
Zagreb

Član broj: 14162
Poruke: 6025
*.adsl.net.t-com.hr.

Jabber: jojo847@elitesecurity.org

Profil

Re: chopersko napajanje dreambox 5620

^{30.01.2008. u 01:20}

Najbolje bi bilo da zatrazis nekog vlasnika tog modela dreamboxa da ti to izmjeri (ima satelitskih podforuma) tako da znas gdje sto ocekivati. Mozes pogledati i na nekim ruskim forumima koji se bave dreamboxom, ti su ga modificirali do boli.

Moze slika da se okaci od tog sto imas?

_{As you know - wild is the wind

So wild is all our life

No time to hate}

^{30.01.2008. u 01:20}

ELFI
Požarevac-Srbija

Član broj: 47580
Poruke: 250
*.exe042.net.

Profil

Re: chopersko napajanje dreambox 5620

^{30.01.2008. u 14:59}

Svakako prvo zameni elektrolite ali za 105 stepeni i dobro proveri diode
a taj napon od 25 volti koristi za LNB to jest za 13/18.

^{30.01.2008. u 14:59}

robert63
Robert Balaz
Instrumentalac-Ispitivac
Pancevo

Član broj: 55855
Poruke: 1625
195.252.107.*

Profil

Re: chopersko napajanje dreambox 5620

^{30.01.2008. u 15:05}

U nekim primerima Tjunera,tako visok napon napajanja (~25V) se koristi za biranje stanica,tj, za napajanje varikap diode u tjuneru,
gde se promenom napona na Varikap diodi (na pr.3-25V) menja njen kapacitet a samim tim i frekvencija prijemnog oscilatora.

^{30.01.2008. u 15:05}

cukovanny

Član broj: 44538
Poruke: 553
212.200.201.*

Profil

Re: chopersko napajanje dreambox 5620

^{30.01.2008. u 21:29}

Citat:

JOJO847: Najbolje bi bilo da zatrazis nekog vlasnika tog modela dreamboxa da ti to izmjeri (ima satelitskih podforuma) tako da znas gdje sto ocekivati. Mozes pogledati i na nekim ruskim forumima koji se bave dreamboxom, ti su ga modificirali do boli.

Moze slika da se okaci od tog sto imas?

moze slika. na dreambox forumu sam pitao, tamo su ljudi koji to nece da urade.
elektrolite sam menja, nishta, diode mislim da su ok. ne znam shta je tu prb...

kazem liku: "zdravo kolega !"
on kaze: "shta i ti si vodoinstalater ?"
"ne !", kazem ja, "prevarant !"
e nesh kolega :)
cukovanny@gmail.com

Prikačeni fajlovi

DSC05412.JPG - 70.41k

DSC05413.JPG - 86.56k

DSC05414.JPG - 77.17k

DSC05415.JPG - 73.53k

DSC05416.JPG - 52.31k

DSC05417.JPG - 52.29k

DSC05418.JPG - 81.51k

^{30.01.2008. u 21:29}

robert63
Robert Balaz
Instrumentalac-Ispitivac
Pancevo

Član broj: 55855
Poruke: 1625
*.dynamic.panet.co.yu.

Profil

Re: chopersko napajanje dreambox 5620

^{30.01.2008. u 22:38}

Vidim da Ti je stalo da popravis to napajanje i bilo bi mi zao da to ne uspes.
--Da bi to uspeo,moras biti spreman na detaljniju operaciju od opisa koji si ovde izneo.
Naime potrebno je proveriti pojedinacno >>SVE<<!!!!-- elemente sa primarne strane trafoa ukljucujuci i
opto-kapler ( to je onaj crni 4-pinski element pored glavnog trafoa).
Naravno za to je potrebno iskustvo kao i instrumentacija ( merac kapaciteta,otpora,provera dioda).
Ne znam da li si spreman na to?

Mi cemo Ti pomoci koliko god je u nasoj moci !

Pozdrav

^{30.01.2008. u 22:38}

cukovanny

Član broj: 44538
Poruke: 553
212.200.201.*

Profil

Re: chopersko napajanje dreambox 5620

^{30.01.2008. u 23:33}

;) hvala

pa napisao sam gore, proverio sam vec SVE (ukljucujuci i optokapler) osim ovih TL-ova, a sada sam zamenio i njih ali stvar ista. jbg, poslacu nekome ko to zaista zna da napravi. hvala svima.

kazem liku: "zdravo kolega !"
on kaze: "shta i ti si vodoinstalater ?"
"ne !", kazem ja, "prevarant !"
e nesh kolega :)
cukovanny@gmail.com

^{30.01.2008. u 23:33}

cukovanny

Član broj: 44538
Poruke: 553
212.200.201.*

Profil

Re: chopersko napajanje dreambox 5620

^{31.01.2008. u 00:01}

kaze meni chovek na jednom forumu:

red - 30 volt
black - 22 volts
black - gnd
black - 3.5 volts
black - 3.5 volts
black - gnd
you have problems in input ic B3842AM because this PS wont start
if you replace this ic, power supply will be good
ic 3842 manufacture many firm and easy to find
greet

kazem liku: "zdravo kolega !"
on kaze: "shta i ti si vodoinstalater ?"
"ne !", kazem ja, "prevarant !"
e nesh kolega :)
cukovanny@gmail.com

^{31.01.2008. u 00:01}

guja011
Bgd

Moderator
Član broj: 15025
Poruke: 5952
*.rcub.bg.ac.yu.

Profil

Re: chopersko napajanje dreambox 5620

^{31.01.2008. u 07:53}

pa što ne kažes da je uc3842 (smd naravno) u pitanju.
to što ti štuca moze da bude i zato što ti pomoćno napajanje nije dobro.
da 3842 nije dobar ne bi imao nikakav napon.
znači pogledaj između nožica 5 (masa na primaru) i 7 (+napajanje 3842) koliki ti je napon i da li je stabilan
prekontroliši takođe u kakvom je stanju otpornik u kolu sorsa feta ka primarnoj masi.
pošto su svi ti elementi u primaru, budi oprezan pri merenju.

^{31.01.2008. u 07:53}

luckym
Tuzla

Član broj: 8935
Poruke: 269
92.36.192.*

Profil

Re: chopersko napajanje dreambox 5620

^{04.06.2009. u 13:11}

Imam problem sa pomenutim napajanjem .
Potrebna mi je šema
Pojedini su elementi stradali do neprepoznatljivosti.
IC-U903, Q907, Q901, R924

Hvala unprijed

^{04.06.2009. u 13:11}

peca26000
pancevo

Član broj: 195056
Poruke: 1362
195.252.79.*

Profil

Re: chopersko napajanje dreambox 5620

^{04.06.2009. u 22:46}

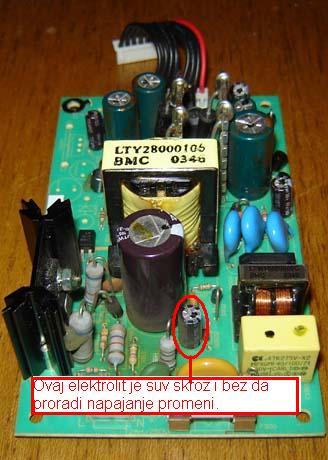

Grejao je grejao dok nije isparilo sve iz njega , neverujem da je ovo kvar sa silike al ipak treba promeniti.
