Montaza mrezne opreme u rack-ove - Potreban savet!!!

^{10.10.2007. u 12:09}

Interesuje me da li postoji standard tj neko pravilo po kome se mrezna oprema montira u rack-ove. Konkretno mislim na raspored opreme. Na primer u jedan wall rack 12U trebam da montiram 3 patch panela, 3 switcha, 1 ruter i naponski razdvojni panel(sva oprema je rack mount 1U). Da li je bolje opremu montirati cik-cak tipa

-- patch panel --
-- switch --
-- patch panel --
-- switch --
-- patch panel --
-- switch --
-- router --
--nap.raz.panel--

ili

-- patch panel --
-- patch panel --
-- patch panel --
-- switch --
-- switch --
-- switch --
-- router --
--nap.raz.panel--

ili nesto sasvim trece. Molio bih za savet jer bas i nemam nekog preteranog iskustva sa montazom rack opreme.

Pozdrav i hvala!!!

^{10.10.2007. u 12:09}

misk0
.: Lugano :. _.: CH :.

SuperModerator
Član broj: 634
Poruke: 2804
*.adsl.ticino.com.

ICQ: 46802502

Profil

Re: Montaza mrezne opreme u rack-ove - Potreban savet!!!

^{10.10.2007. u 12:23}

Ja sam imao vishe opreme, ne samo mrezne vec i servere i vodio sam se sledecom logikom:
- kablovi su mi dolazili s poda tako da sma patch panele stavio donje, da mrezni kablovi sto manje shetaju po ormaru. Switch sam stavio odmah iznad, da bih iz patch panela koristio samo 0.5m kablove za spanje panela i switcha.
- iznad sam stavio router koji bi takodje trebao biti blizu switcha, opet zbog sto kracih kablova.

Onda su isli UPS-ovi zato sto su tezi pa tek onda serveri i monitor i konzola na vrhu.

Mozda ti pomogne ovo moje razmisljanje, nije to neki standard.

:: Nemoj se svadjati sa budalom, ljudi cesto nece primjetiti razliku ::

^{10.10.2007. u 12:23}

Milan Andjelkovic
System Engineer, Radijus Vektor
Beograd

SuperModerator
Član broj: 4476
Poruke: 3280
*.eunet.yu.

Jabber: mangel@elitesecurity.org
ICQ: 289618701
Sajt: www.linkedin.com/in/milan..

Profil

Re: Montaza mrezne opreme u rack-ove - Potreban savet!!!

^{10.10.2007. u 14:34}

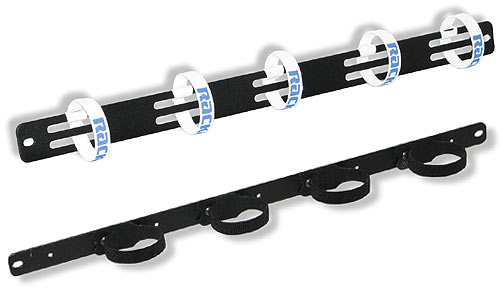

Moja preporuka bi bila, ako imaš mesta i možeš da nabaviš, u celu priču ubaciš i ranžerne prstenove - dosta poboljšavaju organizaciju kablova. Ispod su neki primeri:

Takodje nisam siguran da li postoji neki zvaničan standard, ali po mom iskustvu najbolje bi pasovala kombinacija:
- patch panel
- r.prsten
- patch panel
- r.prsten
- patch panel
- r.prsten
- switch
- r.prsten
- switch
- r.prsten
- switch
- r.prsten
- ruter
- nap.raz.panel

Ovo je ukupno 14u, pa recimo mozes da izbacis neka dva r.prstena.

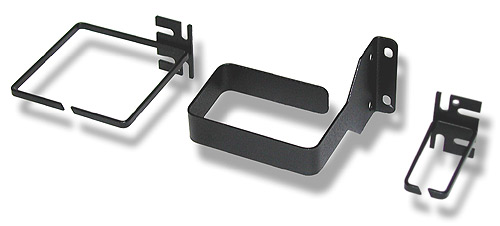

Eh da, u sve to dodaj i "uši" koje se montiraju sa strane, ovako nešto npr:

ex.mangel

"Sišla je stepeništem kao klavirom."

_{Stay in the house...}

OV SM
LA PK

^{10.10.2007. u 14:34}

Ivic@
Agatunovic Ivica
Sistem Administrator,
Kappastar Group,
Beograd

Član broj: 64136
Poruke: 385
91.150.126.*

Sajt: rs.linkedin.com/pub/ivica..

Profil

Re: Montaza mrezne opreme u rack-ove - Potreban savet!!!

^{10.10.2007. u 16:28}

Ok, ranžerni prstenovi su veoma praktična stvar za sređivanje prednjih prespojnih kablova. Da li postoji nešto slično za dovođenje wall kablova do patch panela sa zadnje strane i koja je namena "ušiju" i gde se tačno montiraju?

^{10.10.2007. u 16:28}

pedja.bl
Predrag Joldzic

Član broj: 56255
Poruke: 9
*.inecco.net.

Profil

Re: Montaza mrezne opreme u rack-ove - Potreban savet!!!

^{10.10.2007. u 19:23}

hmmm, imao sam iskustva sa rack ormarima i ranziranjem kablova,
ne smijes lomiti wall kablove koji ulaze u rack oni obicno dolaze iz poda slazu se uz stub 19'' nosaca sa zadnje strane ormara, moras praviti blaga motanja i lukove sve do patch panela,
jer ako se lome nece prolaziti test mreze, ili ce se desiti da puca ping
obicno se slaze patch panel pa drzac kablova tj. ranzer vidim da ti je neko poslao sliku
sto je super jer, neces se snaci ako svi patch kablovi vise svuda izmedju switch-a i panela

^{10.10.2007. u 19:23}

Re: Montaza mrezne opreme u rack-ove - Potreban savet!!!

^{11.10.2007. u 09:26}

Citat:

Ivic@: Ok, ranžerni prstenovi su veoma praktična stvar za sređivanje prednjih prespojnih kablova. Da li postoji nešto slično za dovođenje wall kablova do patch panela sa zadnje strane i koja je namena "ušiju" i gde se tačno montiraju?

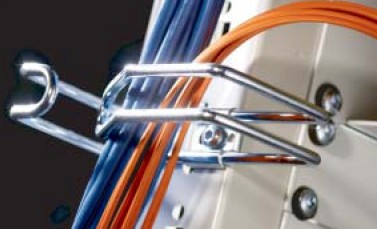

Uši se montiraju "sa strane". To bi trebalo da izgleda otprilike ovako:

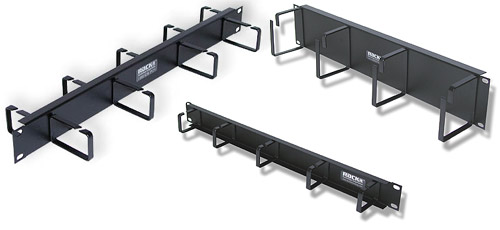

ili ovako u horizontalnoj varijanti:

Naravno, ima raznoraznoraznih rackova, pa izgled, pozicija i način montaže mogu da variraju.

Što se tiče patch kablova, pretpostavljam da te zanima nešto ovako:

Ovde su upotrebljene neke nazovimo ih vezice, u suštini su to obično čičak-trake. Vrlo zgodna stvar za imati.

ex.mangel

"Sišla je stepeništem kao klavirom."

_{Stay in the house...}

OV SM
LA PK

^{11.10.2007. u 09:26}

masivko

Član broj: 21450
Poruke: 182
*.net
Via: [es] mailing liste

Profil

Re: Montaza mrezne opreme u rack-ove - Potreban savet!!!

^{11.10.2007. u 09:51}

ja sam odradio
patch panel
switch
varijantu jer su mi onda patch kablovi 10tak cm i to izgleda prilicno uredno

_{[Ovu poruku je menjao optix dana 11.10.2007. u 16:39 GMT+1]}

Blago onom ko rano poludi, imao se rasta i roditi!

^{11.10.2007. u 09:51}

Re: Montaza mrezne opreme u rack-ove - Potreban savet!!!

^{11.10.2007. u 11:35}

Eh da, onaj raspored koji sam naveo, bez dva r.prestena, bi verujem najbolje izgledao ovako:

- patch panel
- r.prsten
- patch panel
- r.prsten
- patch panel
- r.prsten
- switch
- switch
- r.prsten
- switch
- ruter
- nap.raz.panel

12U kad se izbroji.

ex.mangel

"Sišla je stepeništem kao klavirom."

_{Stay in the house...}

OV SM
LA PK

^{11.10.2007. u 11:35}

pedja.bl
Predrag Joldzic

Član broj: 56255
Poruke: 9
*.inecco.net.

Profil

Re: Montaza mrezne opreme u rack-ove - Potreban savet!!!

^{11.10.2007. u 15:36}

obicno nista nema na wall kablovima posto ih obicno ima 100-200 skupe se u snop i plasticnim vezicama uvezes do zadnje strane patch panela
